53
Die Zentrale verfügt über eine Reihe Mikroschalter, mit denen die
verschiedenen Funktionen aktiviert werden können, so dass die
Anlagedem Bedarf des Benutzers besser angepasst werden kann
und unter den verschiedenen insatzbedingungen sicherer ist. Alle
Funktionen werden aktiviert, indem der entsprechende Dip-Switch
auf “On” gestellt wird, wogegen sie mit dem Dip-Switch auf “Off”
nichteingeschaltet sind; einige Funktionen haben keine sofortige
Wirksamkeit und nur unter bestimmten Bedingungen einen Sinn.
ACHTUNG: einige der programmierbaren Funktionen sind
an Sicherheitsaspekte gebunden; daher die Wirkungen einer
Funktion sehr genau bewerten und überprüfen, welche die
größtmöglicheSicherheit gibt.
Bei der Wartung einer Anlage, bevor man eine programmierbare
Funktionändert,denGrundgenaufestlegen,warumbeiderInstalla-
tion bestimmte Wahlen getroffen worden sind, dann überprüfen, ob
dieSicherheitdurchdieneueProgrammierungbeeinträchtigtwird.
5) Programmierung
4.1) Betriebsarten
Beim manuellen Betrieb ermöglicht der Eingang AUF die Bewe-
gung in Öffnung, der Eingang ZU die Bewegung in Schließung,
der Eingang SCHRITTBETRIEB die Bewegung abwechselnd in
Öffnung und Schließung. Sobald die Eingangssteuerung beendet
ist, hält dieBewegung an. In Öffnung und Schließung stoppt die
Bewegung, wenn keine Eingangssteuerung vorhanden ist oder die
Zustimmungder Sicherheitsvorrichtungenfehlt.SowohlinÖffnung
alsauchin Schließung verursacht ein Eingriff auf HALTimmerein
sofortiges Anhalten. Nachdem eine Bewegung gestoppt ist, muss
die Eingangssteuerung beendet werden, bevor mit einer erneuten
Steuerung eine neue Bewegung begonnen werden kann.
BeieinerderautomatischenBetriebsarten(halbautomatisch,auto-
matischoderautomatisch+schließtimmer)verursachteinSteuer-
impulsaufdenEingang“AUF”eineÖffnungsbewegung.EinSteuer-
impuls auf SCHRITTBETRIEB verursacht ein abwechselnde Öffnen
oderSchließen.EinzweiterImpulsaufSCHRITTBETRIEBoderauf
den Eingang, der die Bewegung begonnen hat, verursacht ein Stop.
Der Eingriff auf HALT verursacht sowohl in Öffnung als auch in
Schließung das sofortige Anhalten der Bewegung und eine kurze
Umkehrung.
Wird an einem Steuereingang statt eines Impulses ein Dauersi-
gnal beibehalten, wird ein “Prioritätszustand“ verursacht, in dem
die anderen Steuereingänge deaktiviert bleiben (nützlich für den
Anschluss einer Uhr oder eines Tag-Nacht-Wählers).
Ist die automatische Betriebsweise gewählt, wird nach einer Öff-
nungsbewegung eine Pause ausgeführt und danach eine Schlie-
ßung.FallswährendderPauseeinAnsprechenvonPHOTOerfolgt,
wird der Zeitgeber auf eine neue Pausezeit rückgestellt; sollte
dagegenwährendderPausezeiteinEingriffaufHALTerfolgen,wird
dieWiederschließfunktiongelöschtundmangehtaufeinenSTOP-
Zustandüber.
In Öffnung hat das Ansprechen von PHOTO keine Wirkung, woge-
gen das Ansprechen vo PHOTO in Schließung eine Umkehrung
der Bewegung, dann eine Pause, dann ein erneutes Schließen
verursacht.

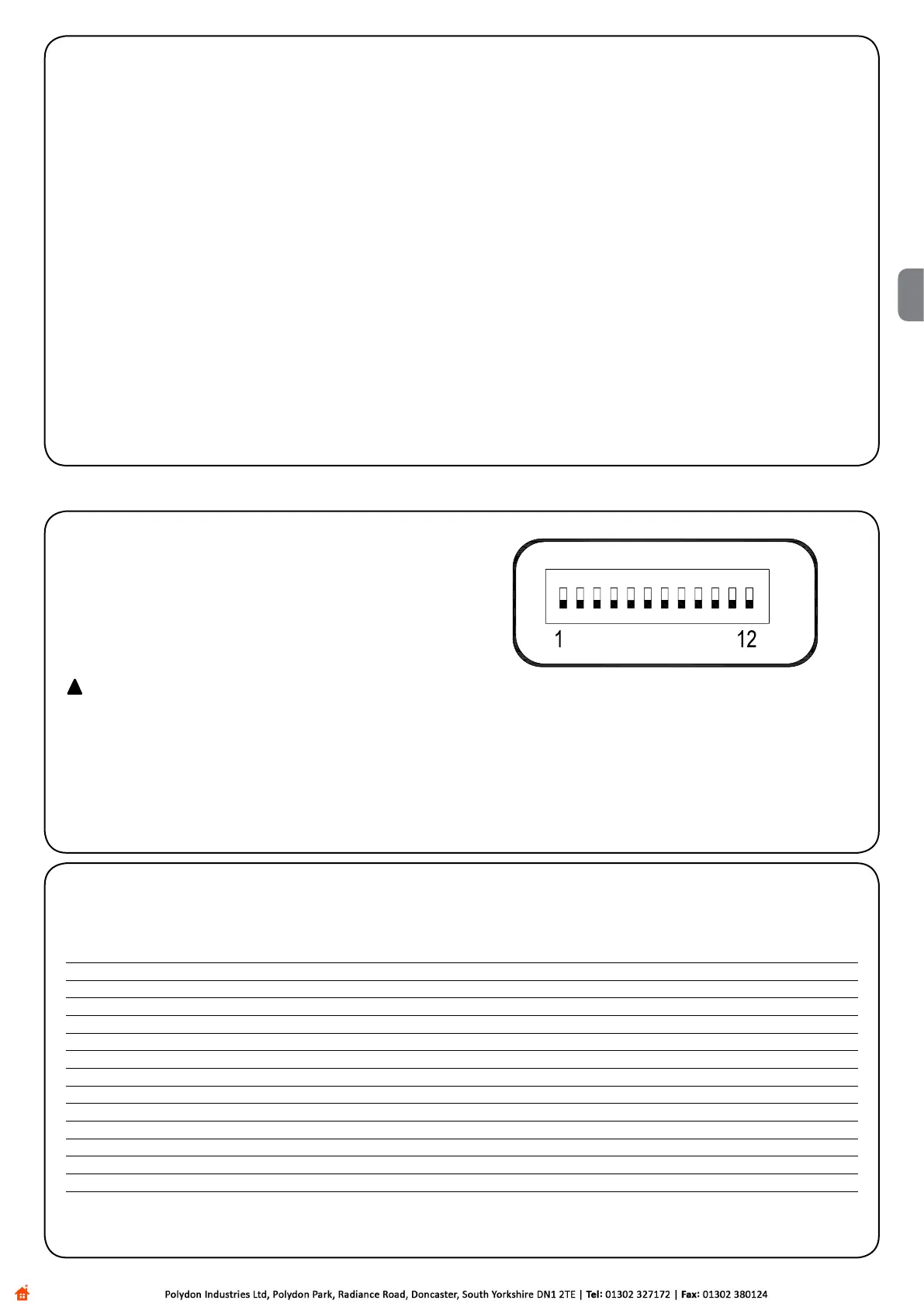

5.1) Programmierbare Funktionen
MitdemDip-SwitchFUNKTIONENkönnendieverschiedenenBetriebsarteneingestelltunddiegewünschtenFunktiongemäßderfolgenden
Tabelle eingeschaltet werden:
Switch 1-2 Off Off =“Manuelle”Bewegung,bzw.Totmannbetrieb
On-Off =“Halbautomatische”Bewegung
Off-On =“Automatische”Bewegung,bzw.AutomatischeSchließung
On-On =“Automatische+SchließtImmer”Bewegung
Switch 3 On = Wohnblockbetrieb <nicht in der manuellen Betriebsart>
Switch 4 On = Vorwarnen
Switch 5 On =Schließt5S.nach“Photo”<fallsin“automatisch”>oderSchließtnach“Photo”<fallsin“halbautomatisch”>
Switch 6 On =Sicherheit“Photo1”auchinÖffnung
Switch 7 On =Druckstoß
Switch 8 On = Verlangsamung
Switch 9 On = Beibehaltung des Drucks
Switch 10 On = Photozellentest
Switch 11 On =zusätzlicheBeleuchtungimImpulsmodus
Switch 12 On =SchließtwirdÖffnetGehügel
ANMERKUNG: BestimmteFunktionensindnurunterbestimmtenBedingungenmöglich.DieseFunktionensindzwischen“<...>”geschrie-
ben.
