3.5) Notas sobre las conexiones
La mayoría de las conexiones es sumamente sencilla; una gran parte son conexiones directas de un sólo usuario o contacto, en cambio otras
son conexiones un poco más complejas: Todos los motores de tipo asincrónico monofásico requieren un condensador para que funcionen
correctamente; algunos motorreductores, ya tienen este condensador conectado en su interior, en cambio otros necesitan la conexión del
condensador en la parte exterior. En este caso el condensador se conecta entre las fases ABRE y CIERRA del motor. Para una mayor
practicidad es oportuno introducir el condensador directamente adentro de la central.
El“Fototest”aumentalaabilidaddelosdispositivosdeseguridad,
permitiendo alcanzar la “categoría 2” según la norma EN 954-1
(edic.12/1996)enloreferentealacentralyfotocélulasdeseguri-
dad. Cada vez que se acciona una maniobra son controlados todos
los dispositivos de seguridad implicados, y la maniobra comienza
sólo si todo está en perfectas condiciones. Si en cambio la prueba
nodaresultadopositivo(fotocélulaencandiladaporelsol,cablesen
cortocircuito,etc.)sedetectalaaveríaylamaniobranoserealiza.
Paralafunción“Fototest”esnecesario:
•CongurarelDip-Switch10enON

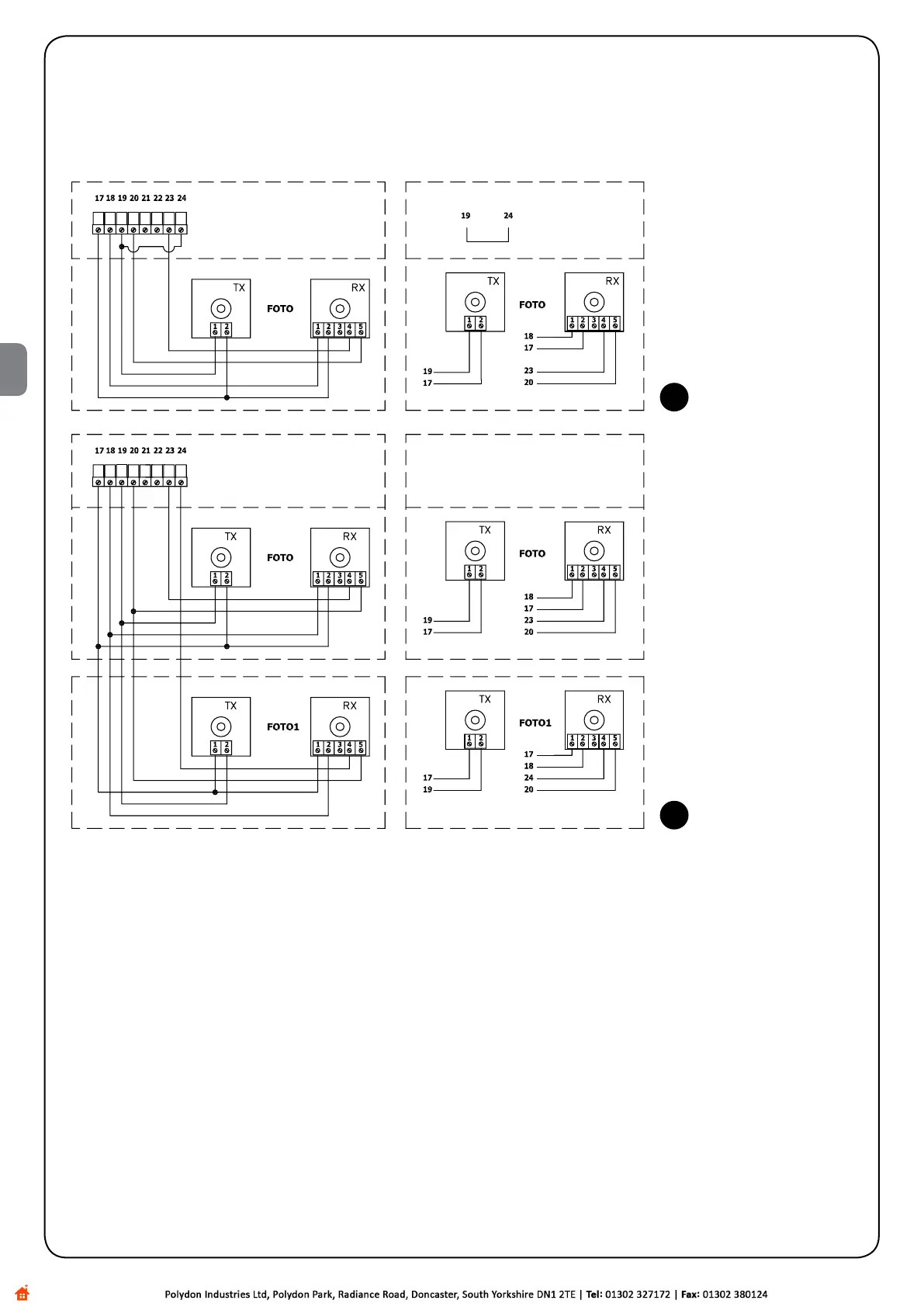

•Conectarlosdispositivosdeseguridadtalcomomuestrala
si se utiliza solamente la salida FOTO o como en sitambién
se utiliza FOTO1.
Para las conexiones, hay que alimentar los transmisores de las
fotocélulasnodirectamentedesdelassalidadelosequiposauxi-
liares,sinoatravésdelasalidaFOTOTEST.Lacorrentemáxima
utilizableenlasalidaFOTOTESTesde75mA(3paresdefotocé-
lulas).
•Alimentarlosreceptoresdirectamentedesdelasalidadelosequi-
posauxiliaresdelacentral(bornes17-18).
Elensayodelasfotocélulasserealizadelsiguientemodo:cuando
se requiere un movimiento, en primer lugar se controla que todos
los receptores afectados por el movimiento den el permiso, des-
pués,seapagalaalimentaciónalostransmisoresysecontrolaque
todos los receptores señalen este hecho negando el permiso; por
último, se reactiva la alimentación de los transmisores y se controla
nuovamente que todos los receptores den el permiso. Sólo si esta
secuencia da resultado positivo comenzará la maniobra.
También es conveniente activar el sincronismo cortando en los
transmisoreslosconectorespuentesrespectivos;ésteeselúnico
métodoparagarantizarquedosparesdefotocélulasnointereran
entresí.Controleenelmanualdelasfotocélulaslasinstrucciones
paraelfuncionamiento“SINCRONIZADO”.
Si una entrada dedicada a FOTOTEST no se utilizara (ejemplo
FOTO1)ysequiereutilizarigualmentelafunciónfototest,hayque
hacer un puente de conexión entre la entrada no usada y la salida
FOTOTEST(bornes19–24)véase.
Si más tarde no se quiere utilizar más la función Fototest, bastará
bajar el Dip-switch.10.
