Nice MINDY A60A User Manual

78

Większośćpołączeńjestwyjątkowoprosta,znacznączęśćstanowiąpołączeniabezpośredniedopojedynczychurządzeńlubstyków,nie-
którenatomiastrealizująłączenianiecobardziejskomplikowane:Wszystkiesilnikiasynchronicznejednofazowewymagajądlaprawidłowego
działaniapodłączeniakondensatora,niektóresiłownikimająjużkondensatorpodłączonywewnętrznie,innenatomiastwymagająpodłączenia
kondensatorazewnętrznego.WtakimprzypadkukondensatorwinienbyćpodłączonypomiędzyfazysilnikaOTWÓRZiZAMKNIJ.Wprak-
tycewygodniejestpodłączyćkondensatorbezpośredniowewnątrzcentrali.
Na szczególną uwagę zasługuje funkcja Fototestu, która jest
optymalnym rozwiązaniem z dziedziny urządzeń bezpieczeństwa i
pozwalanaosiągnięcie“drugiejkategorii”bezpieczeństwa,według
normy UNI EN 954-1 (wyd. 12/1996) w zakresie bezpieczeństwa
central i fotokomórek.
Przedkażdymrozpoczęciemruchusiłownikasprawdzanesąurzą-
dzeniabezpieczeństwaitylkogdywszystkojestwporządku,ruch
możesięrozpocząć.Gdy jednak test niedapozytywnegowyniku
(fotokomórkaoślepiona przezsłońce,spięcie naprzewodach,itp.)
lubzaistniejąinnenieprawidłowościtoruchniezostaniewykonany.
Wceluuzyskaniafunkcji“Fototestu”należy:
•Ustawićprzełącznik10naON

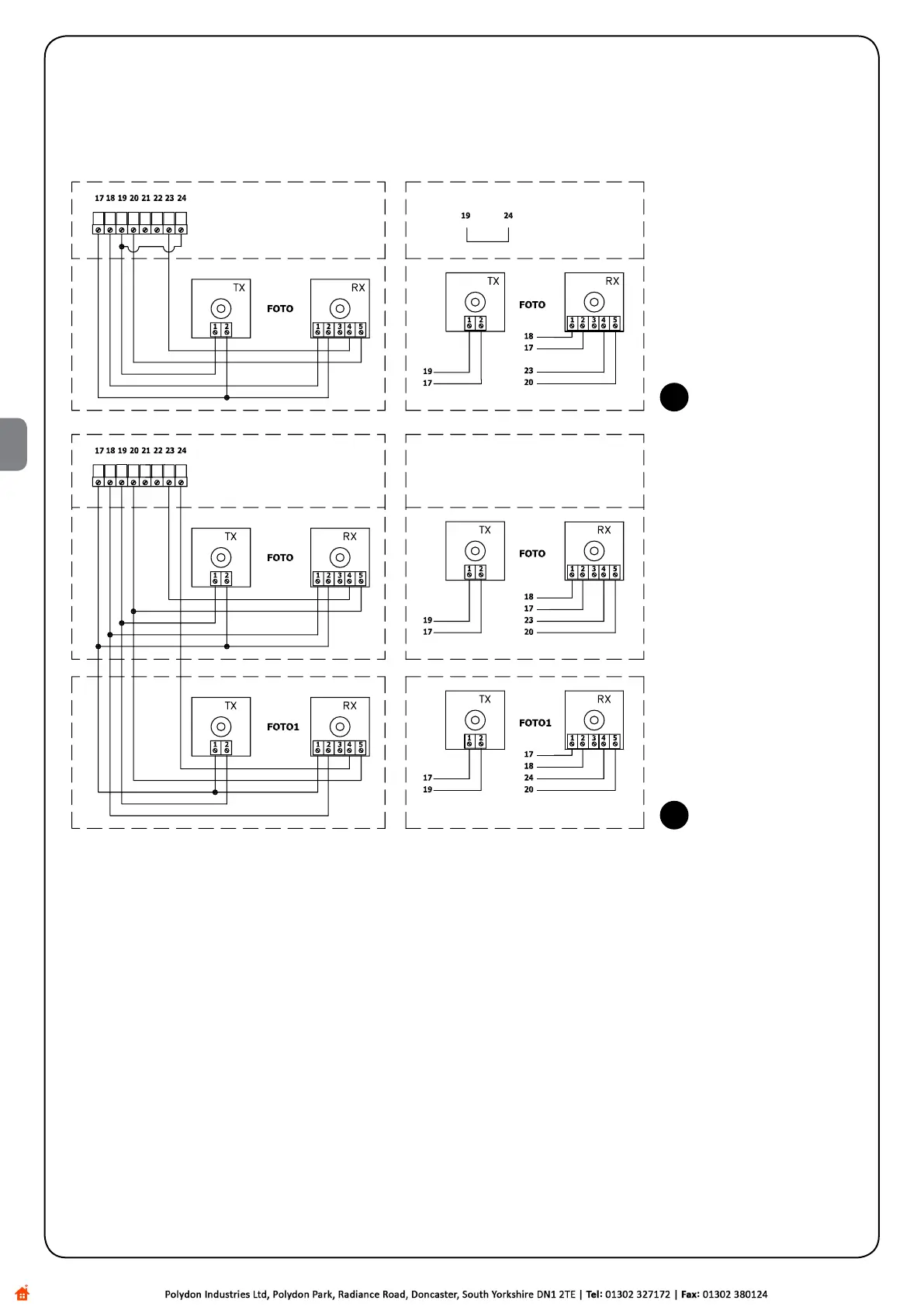

•Połączyć furządzenia zabezpieczsjące tak jak przedstawiono na
rys. 5,gdyużywamytylkowyjściaFOTO,lubjakprzedstawiono
na rys. 5a(gdystosujemytakżeFOTO1).
 Zasilanie nadajników fotokomórek nie jest wtedy brane bezpo-
średnio z zacisków ale z wyjścia “Fototest” Maksymalny pobór
prąduzwyjścia“Fototest”to75A(3paryfotokomórekNice)
• Zasilić odbiorniki bezpośrednio z wyjścia zasilającego centrali
(zaciski17-18).
Testfotokomórekprzebiegawnastępującysposób: przed każdo-
razowym uruchomieniem siłownika wykonywana jest kontrola, czy
wszystkiepodłączoneodbiornikifotokomórekdadzązezwoleniena
ruch, następnie odcina się napięcie od nadajników fotokomórek i
sprawdzasięczywszystkieodbiornikizasygnalizujątenfakt;następ-
nieprzywracasięzasilaniedonadajnikówIponowniewykonywana
jestkontrolaobecności zezwolenia naruchodwszystkichodbior-
ników. Gdy cała procedura wypadnie pozytywnie, dopiero wtedy
rozpoczniesięfazaruchu.
Należyjednakuaktywnićsynchronizmpoprzezstworzeniemostków;
jesttojedynysposób,któryzapobiegainterferencjipomiędzyfoto-
komórkami.Dokładneinformacjezawartesąwinstrukcjachzwiąza-
nychze“SYNCHRONIZMEM”.
Wwypadkukiedyjednozwejść,poddaneFOTOTESTOWIniejest
używane(Np.FOTO1),aletejfunkcjijednakżądamy,należywyko-
naćmosteknawyjściuFOTOTEST(zaciski19-24)takjakprzedsta-
wiono na rys. 5a.
Gdy nie mamy zamiaru zastosować funkcji Fototestu wystarczy
ustawićprzełącznik10wpozycjidolnej.
5
5a
PL
www.metalines.com
sales@metalines.com

Nice MINDY A60A Specifications

General

Brand	Nice
Model	MINDY A60A
Category	Control Unit
Language	English
