67
La central dispone de una serie de microinterruptores que permiten
accionar varias funciones para que la instalación sea más ade-
cuada a la exigencias del usuario y más segura bajo las diversas
condiciones de empleo. Todas las funciones se accionan poniendo
el respectivo dip-switch en la posición “On”, mientras que con el
dipswitchcorrespondienteen“Off”noestánintroducidas;algunas
funciones no tienen un efecto inmediato y tienen sentido sólo bajo
determinadas condiciones.
ATENCIÓN algunas de las funciones programables están
vinculadas con aspectos de la seguridad, evalúe con mucha
-
ción que da la mayor seguridad posible.
Enelmantenimientodeunainstalación,antesdemodicarunafun-
ciónprogramable, evalúe el motivo por el cual durante la instalación
se habían tomado ciertas decisiones, y controle si la seguridad se
verá perjudicada por la nueva programación.
5) Programaciòn
4.1) Modos de funcionamiento
En el funcionamiento en modo manual, la entrada ABRIR permite el
movimiento de apertura, la entrada CERRAR permite el movimento
de cierre. Ni bien cesa el mando de entrada el movimiento se detie-
ne.Durantelaaperturayelcierreelmovimientosedetienetambién
cuando falla la entrada de mando o el permiso de los dispositivos
de seguridad.
Tanto durante la apertura como durante el cierre, el accionamiento
de STOP provoca siempre la parada inmediata del movimiento.
Cuando un movimiento se ha detenido, hay que hacer concluir el
mando de entrada antes de que un mando nuevo pueda hacer
comenzar un nuevo movimiento.
Duranteelfuncionamientoenunodelosmodosautomáticos(semi-
automático,automáticooautomático+cerrarsiempre)unimpulso
de accionamiento en la entrada ABRIR provoca la apertura.
Un impulso en PASO a PASO provoca alternativamente apertura o
cierre. Un segundo impulso en PASO a PASO o en la misma entrada
que comenzó el movimiento provoca un Stop.
Tanto en apertura como en cierre un accionamiento de STOP
provoca una parada inmediata del movimiento con breve inversión.
Si en una entrada de mando en lugar de un impulso se mantiene
unaseñalcontinua,se provocaunestadode“predominio”enlos
que las demás entradas de mando quedan desactivadas (útil para
conectar un reloj o un selector Noche-Día).
Si se selecciona el modo de funcionamiento automático, tras una
maniobradeapertura,seefectúaunapausay,alconcluirésta,se
realiza el cierre. Si durante la pausa se acciona FOTOCÉLULA, el
temporizador se restablecerá con un nuevo tiempo de pausa; por el
contrario, si durante la pausa se acciona STOP, la función de cierre
se cancela y se pasa a un estado de STOP.
Durante la apertura, el accionamiento de FOTOCÉLULA no tiene
ningún efecto, mientras que durante el cierre, el accionamiento de
FOTOCÉLULA provoca una inversión del movimiento, luego una
pausa y luego de nuevo otro cierre.

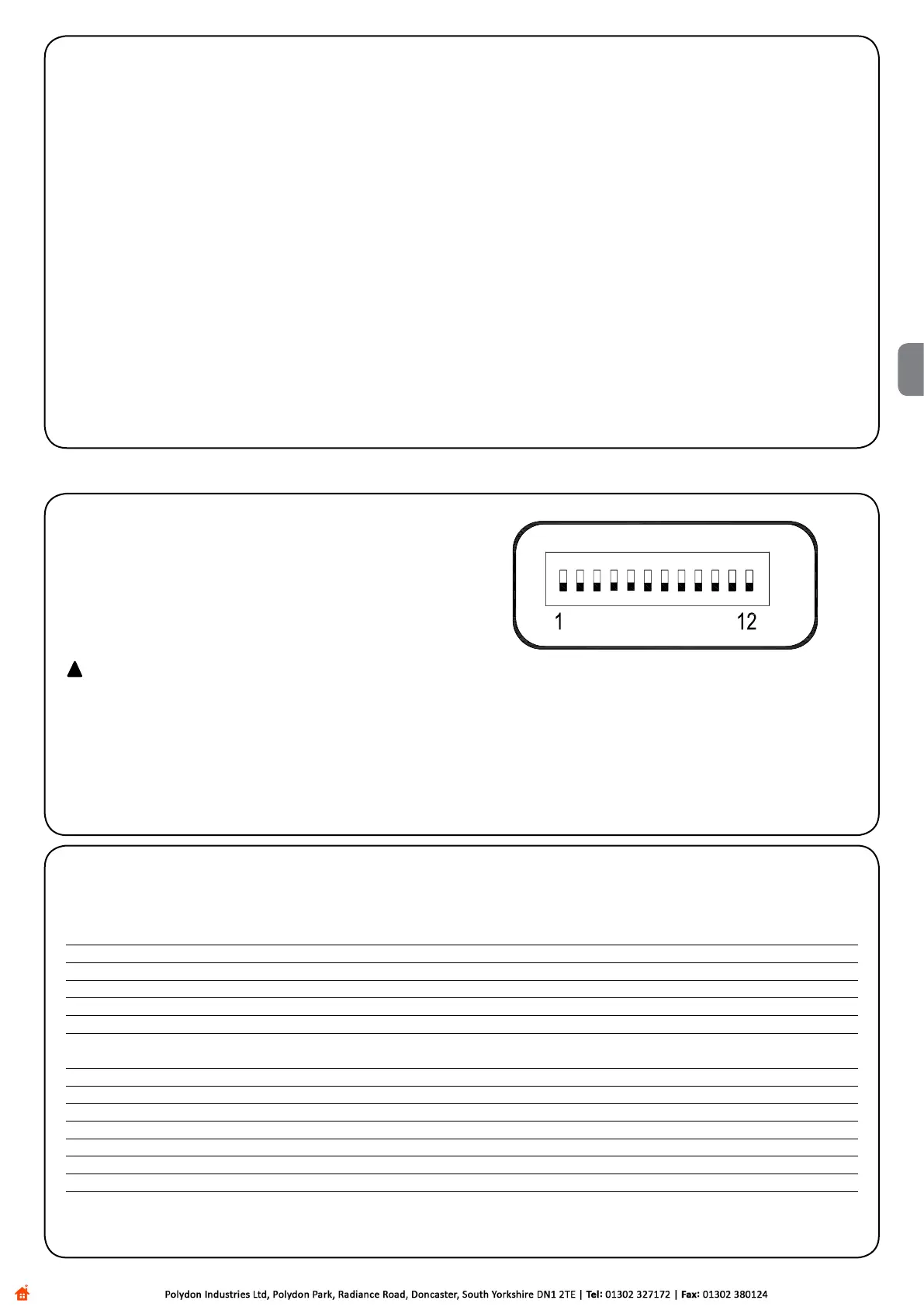

5.1) Funciones programables
El dip-switch FUNCIONES permite seleccionar las diversas modalidades de funcionamiento e introducir las funciones deseadas según la
tabla siguiente:
Switch 1-2 Off Off =Movimiento“Manual”,esdecirHombremuerto.
On-Off =Movimiento“Semiautomático”
Off-On =Movimiento“Automático”,esdecircierreautomático
On-On =Movimiento“Automático+CerrarSiempre”
Switch 3 On = Funcionamiento Comunitario < no disponible en modo manual >
Switch 4 On = Intermitencia previa
Switch 5 On =Cierra5”despuésdeFotocélula<siestáen“Automático”>oCierradespuésFotocélula
<siestáen“Semiautomático”>
Switch 6 On =Dispositivodeseguridad“Fotocélula1”tambiénduranteapertura
Switch 7 On = Golpe de ariete
Switch 8 On = Deceleración
Switch 9 On = Mantenimiento presión
Switch 10 On = Fototest
Switch 11 On = Modo Luz de Cortesía por impulsos
Switch 12 On = Cerrar se convierte en Abrir peatonal
Nota: algunas funciones se pueden realizar bajo determinadas condiciones, tales condiciones se indican con las notas entre los caracteres
“<...>”.
ES
