103
RU
2.1) Ограничения при эксплуатации
В разделе 9 «Технические характеристики» содержатся данные, позволяющие определить, подходит ли изделие для пред-
полагаемого применения.

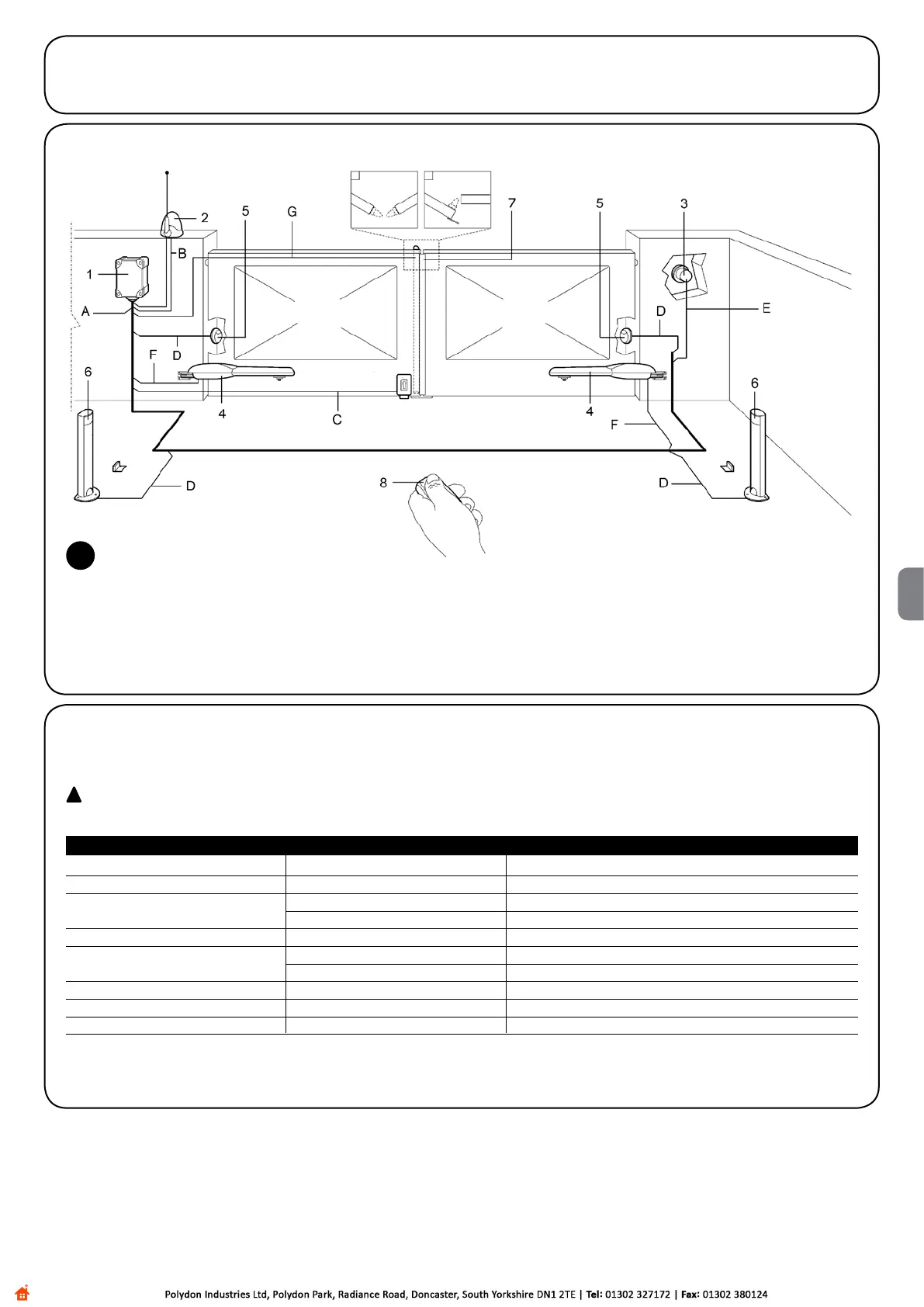

2.2) Типовая система
1. Блок управления A60
2. Проблесковая сигнальная лампа
со встроенной антенной
3. Переключатель с ключом
4. Электропривод
5. Пара фотоэлементов « ФОТО »
6. Пара фотоэлементов «ФОТО 1»
7. Чувствительный край
8. Пульт ДУ
2
2.3) Перечень кабелей
Типовая система, приведенная на рисунке 2, также включает необходимые для подключения различных устройств кабели,
спецификации которых приведены в таблице 1.
!
Используемые кабели должны подходить для выбранного типа установки; например, кабель типа H03VV-F реко-
мендуется использовать для установки в помещениях, а кабель типа H07RN-F – для установки вне помещений.
Примечание 1: Допускается использовать силовой кабель длиной свыше 30м, при условии что такой кабель имеет больше
сечение (например, 3 x 2,5мм
2
), и при наличии безопасной системы заземления рядом с блоком автоматизации.
Соединение Тип кабеля Максимальная допустимая длина
A: Линия электропитания N°1 Кабель 3x1,5мм
2
30 м (примечание 1)
B: Проблесковая сигнальная N°1 Кабель 2x0,5мм
2
20 м
лампа с антенной N°1 Экранированный кабель RG58 20 м (рекомендуемая длина не более 5м)
C: Электромеханический замок N°1 Кабель 2x1мм
2
20 м
D: Фотоэлементы N°1 Кабель 2x0,25мм
2
(Tx) 30 м
N°1 Кабель 4x0,25мм
2
(Rx) 30 м
E: Переключатель с ключом N°1 Кабель 4x0,25мм
2
30 м
F: Подключение двигателей N°1 Кабель 4x1,5мм
2
3 м
G: Подключение чувствительного края N°1 Кабель 2x0,25мм
2
30 м
Таблица 1. Перечень кабелей
