2.1) Limiti d’impiego
Idatirelativialleprestazionideiprodottisonoriportatinelcapitolo“9Caratteristichetecniche”esonogliunicivaloricheconsentonolacorretta
valutazione dell’idoneità all’uso.
2.2) Impianto tipico

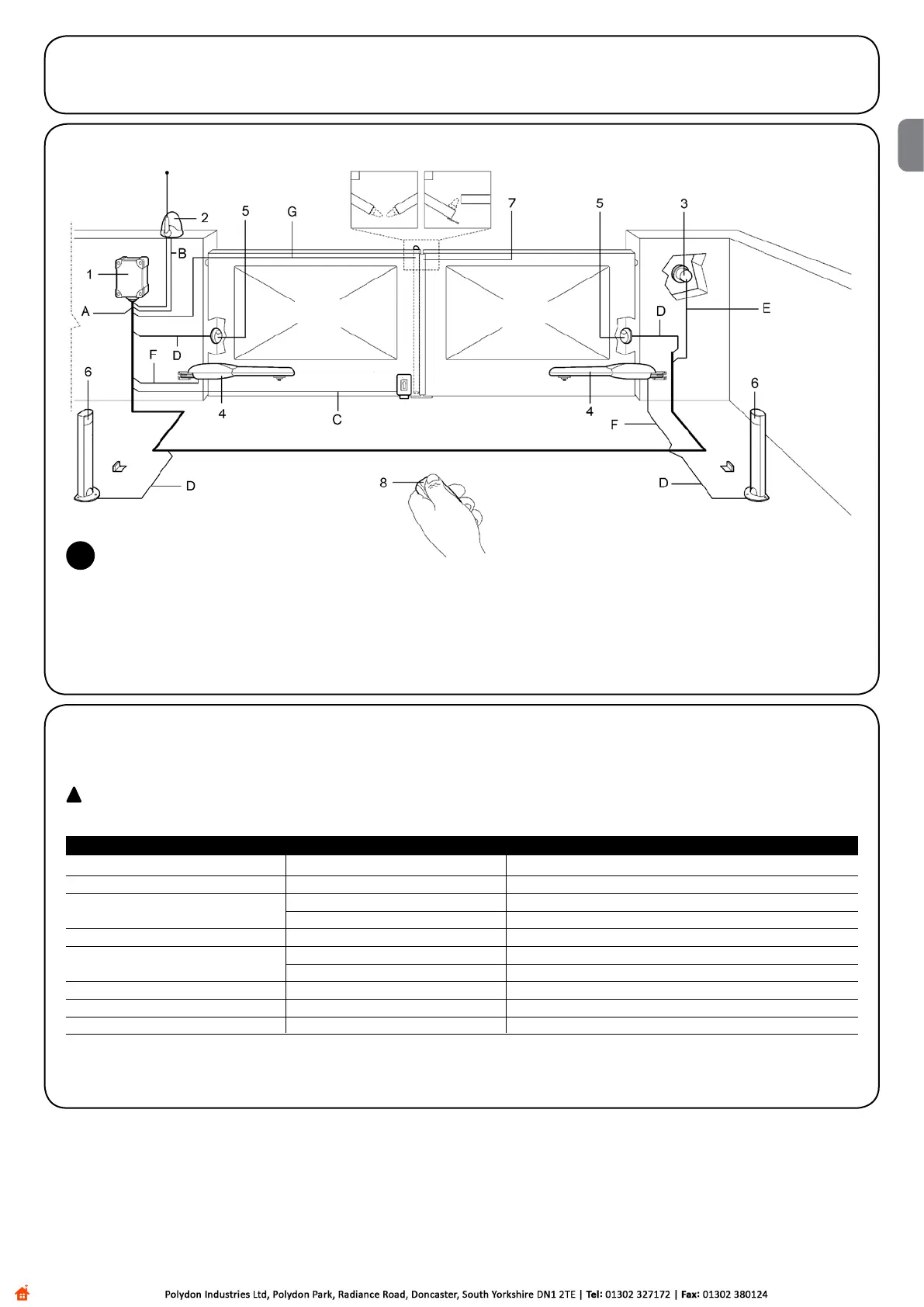

1. Centrale A60
2. Lampeggiante con antenna incorporata
3. Selettore a chiave
4. Motoriduttori
5. Coppia fotocellule FOTO
6. Coppia fotocellule FOTO 1
7. Bordo sensibile
8. Radio trasmettitore
2
2.3) Elenco cavi
Nell’impiantotipicodigura2sonoindicatiancheicavinecessaripericollegamentideivaridispositivi;intabella1sonoindicatelecaratte-
ristiche dei cavi.
!
I cavi utilizzati devono essere adatti al tipo di installazione; ad esempio si consiglia un cavo tipo H03VV-F per posa in
ambienti interni oppure H07RN-F se posato all’esterno.
Nota 1: se il cavo di alimentazione è più lungo di 30m occorre un cavo con sezione maggiore,ad esempio 3x2,5mm
2
ed è necessaria una
messa a terra di sicurezza in prossimità dell’automazione.
Collegamento Tipo cavo Lunghezza massima consentita
A: Linea elettrica di alimentazione N°1 cavo 3x1,5mm
2
30m(nota1)
B: Lampeggiante con antenna N°1 cavo 2x0,5mm
2
20m
N°1cavoschermatotipoRG58 20m(consigliatominoredi5m)
C: Elettroserratura N°1 cavo 2x1mm
2
20m
D: Fotocellule N°1 cavo 2x0,25mm
2
(Tx) 30m
N°1 cavo 4x0,25mm
2
(Rx) 30m
E: Selettore a chiave N°1 cavo 4x0,25mm
2
30m
F: Collegamento motori N°1 cavo 4x1,5mm
2
3m
G: Collegamento bordo sensibile N°1 cavo 2x0,25mm
2
30m
Tabella 1: elenco cavi
