2.1) Límites de utilización
Losdatosreferidosalasprestacionesdelosproductosestánindicadosenelcapítulo“9Característicastécnicas”ysonlosúnicosvalores
que permiten la evaluación correcta de la idoneidad para su uso.
2.2) Instalación típica

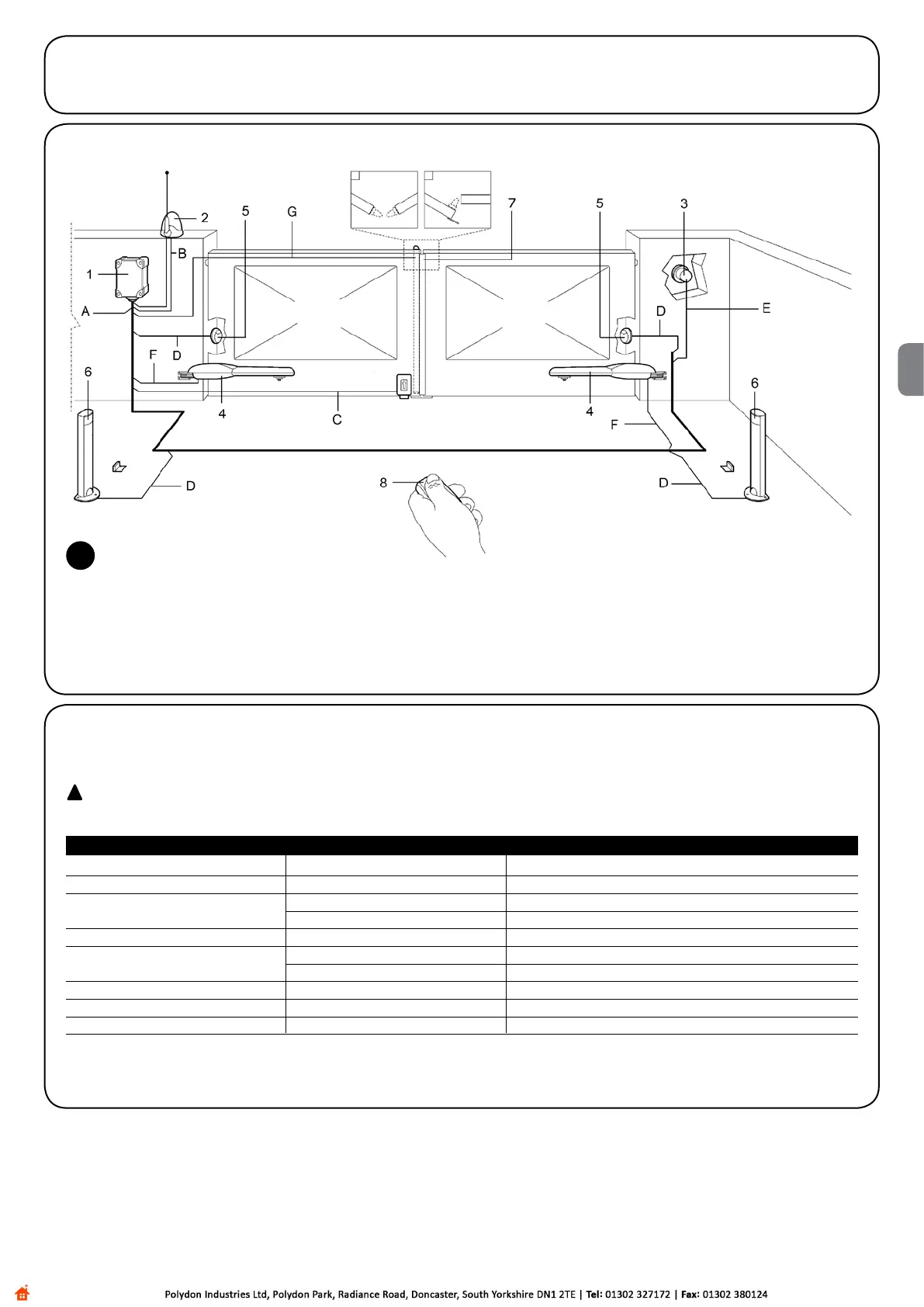

1. Central A60
2. Luz intermitente con antena incorporada
3. Selector de llave
4. Accionadores electromecánicos
5. Pardefotocélulas(FOTOCÉLULA)
6. Pardefotocélulas(FOTOCÉLULA1)
7. Banda sensible
8. Transmisor
2
2.3) Lista de cables
Enlainstalacióntípicadelagura2seindicantambiénloscablesnecesariosparalasconexionesdelosdiversosdispositivos;enlatabla1
se indican las características de los cables.
!
Los cables utilizados deben ser adecuados para el tipo de instalación; por ejemplo, se aconseja un cable tipo H03VV-F para
instalación en ambientes internos o H07RN-F para instalaciones exteriores
Nota 1: si el cable de alimentación es más largo de 30 m debe tener una sección más grande, por ejemplo 3x2,5mm
2
y es necesario
procurar una puesta a tierra de seguridad cerca del automatismo.
Conexión Tipo de cable Longitud máxima admitida
A:Líneaeléctricadealimentación N°1cable3x1,5mm
2
30m(nota1)
B: Luz intermitente con antena N°1 cable 2x0,5mm
2
20m
N°cableblindadotipoRG58 20m(aconsejadomenosde5m)
C: Electrocerradura N°1 cable 2x1mm
2
20m
D:Fotocélulas N°1cable2x0,25mm
2
(Tx) 20m
N°1 cable 4x0,25mm
2
(Rx) 30m
E: Selector de llave N°1 cable 4x0,25mm
2
30m
F: Accionadores electromecánicos N°1 cable 4x1,5mm
2
3m
G: Banda sensible N°1 cable 2x0,25mm
2
30m
Tabla 1: lista de cables
