Esta central para la automatización de cancelas y puertas automáticas permite accionar 2 motorreductores de corriente alterna monofásica.
LacentraldisponedeunaseriedeDip-switches(mini-selectores)quepermitenactivarvariasfunciones,ydetrimmersquepermitenefectuar
una serie de regulaciones.
En la central hay leds situados cerca de las entradas que indican su estado; otro led, situado cerca del microprocesador, señala que la
lógica interior funciona correctamente.

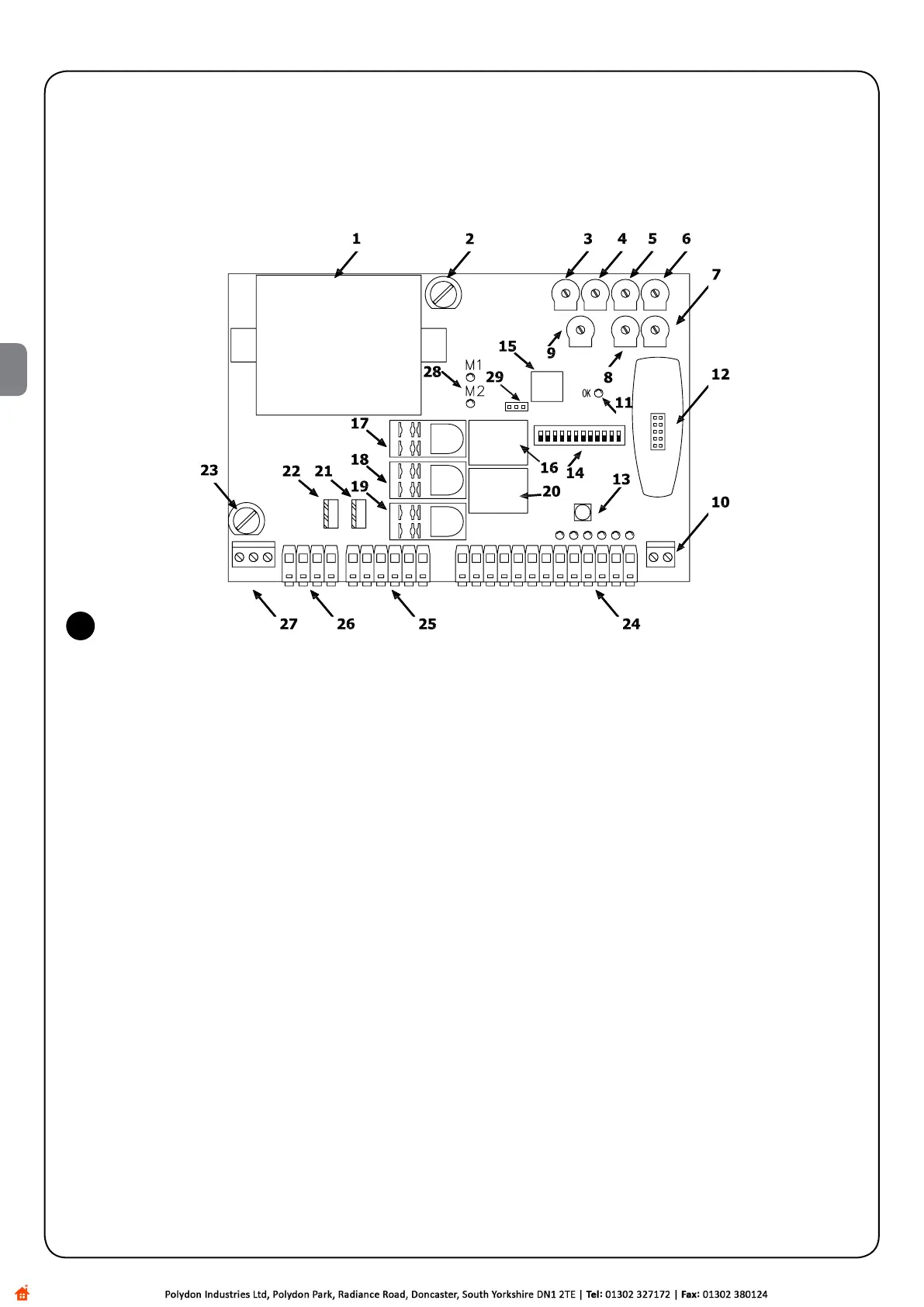

Para facilitar el reconocimiento de las piezas, en la Fig.1 se indican los componentes principales.
1 Transformador
2 Fusibledebajatensión(500mAF)
3 Trimmerderegulaciónfuerza(F)
4 TrimmerderegulacióndelTiempodePausa(TP)
5 TrimmerderegulaciónTiempoRetardoenApertura(TRA)
6 TrimmerderegulaciónTiempoFuncionamientomotor1(TL1)
7 TrimmerderegulaciónTiempoFuncionamientomotor2(TL2)
8 TrimmerderegulaciónTiempoRetardoenCierre(TRC)
9 TrimmerdeEquilibradodelamaniobra(BAL)
10 Caja de conexiones para antena
11 LedOK
12 Conector conexión Radio
13 Botón de Paso a Paso
14 Dip-Switch de selección de las funciones
15 Microprocesador
16 Reléelectrocerradura
17 Relécomúnmotores
18 Reléluzdecortesía
19 RelédirecciónmovimientoAbrir/Cerrar
20 Relè Fototest
21 Triac motor 2
22 Triac motor 1
23 Fusible rápido en la alimentación (5A para 230Vca) o (6,3A
para120Vca)
24 Caja de conexiones entradas / salidas de mando
25 Cajas de conexiones salidas motor
26 Caja de conexiones salidas luz intermitente y luz de cortesía.
27 Caja de conexiones de alimentación
28 Led de señalización del funcionamiento de los motores
29 Puente de conexión para seleccionar el modo de desacelera-
ción(M-RAL)
2) Descripción del producto
1
ES
