Metdezebesturingseenheidvoorhetautomatiserenvanautomatischepoortenendeurenishetmogelk2monofasewisselstroomreduc-
tiemotoren aan te sturen.
Debesturingseenheidbeschiktovereenaantaldipschakelaars(minikeuzeschakelaars)waarmee
udeverschillendefunctieskuntactiveren,entrimmerswaarmeehetmogelkiseenaantalafstellingenuittevoeren.
Destaatvandeingangenwordtdoorspecialeledsbdeingangenaangegeven;eenanderLedbdemicroprocessorgeeftaanofdeinterna
logica correct werkt.

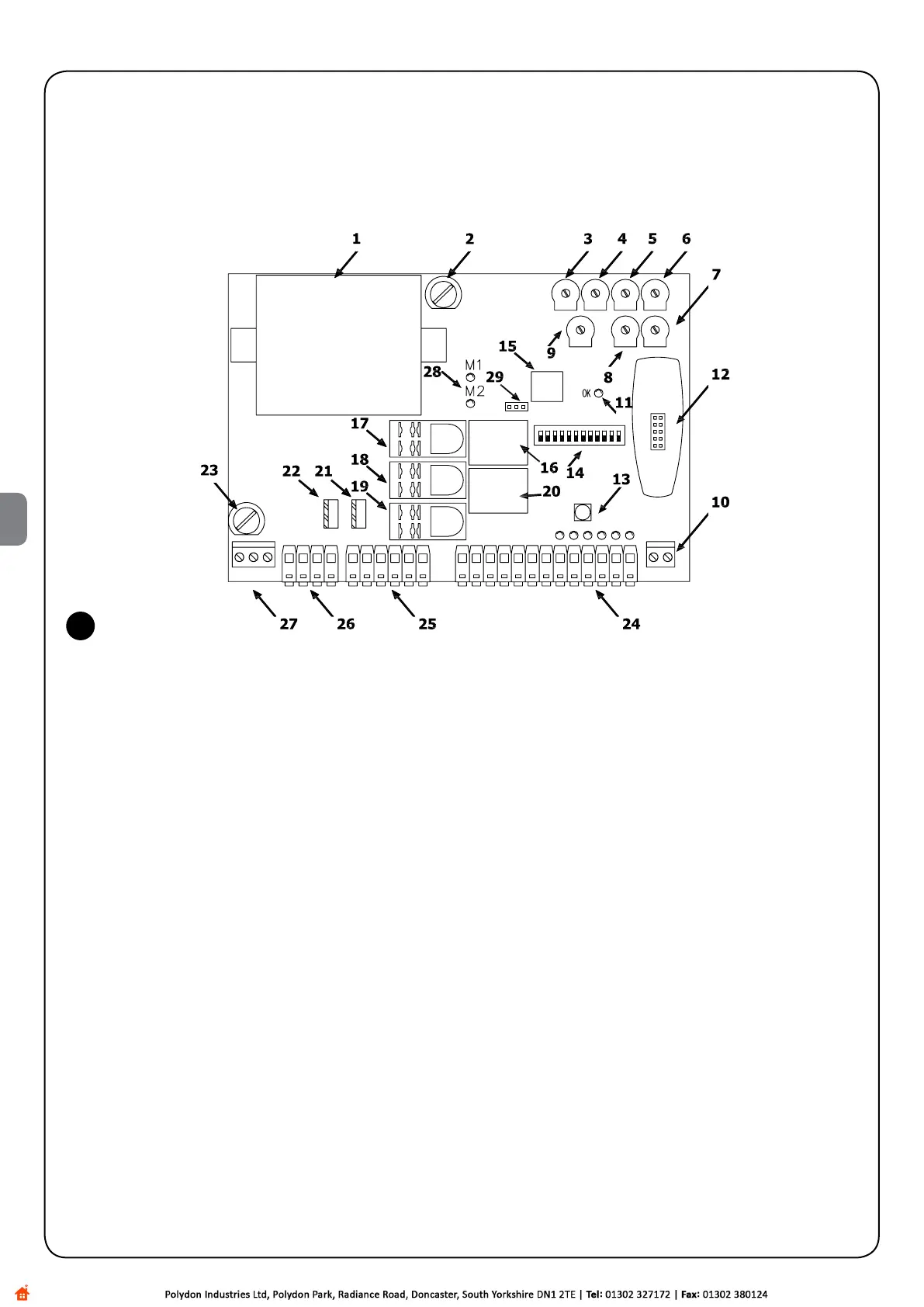

Omdedelengemakkelkteherkennenznopafb.1debelangrksteonderdelenafgebeeld.
1 Transformator
2 Laagspanningzekering(500mAF)
3 Trimmervoorafstellingvandekracht(F)
4 TrimmervoorafstellingvandePauzeduur(TP)
5 TrimmervoorafstellingVertragingsduurbOpening(TRA)
6 TrimmervoorafstellingWerkingsduurmotor1(TL1)
7 TrimmervoorafstellingWerkingsduurmotor2(TL2)
8 TrimmervoorafstellingVertragingsduurbSluiting(TRC)
9 Trimmervoorhetbalancerenvandemanoeuvre(BAL)
10 Klemmenstripvoorantenne
11 LedOK
12 Insteekcontact Radio
13 KnopStap-voor-stap
14 Dipschakelaar voor het selecteren van de functies
15 Microprocessor
16 Relais Elektrische slot
17 Relaisgemeenschappelkmotoren
18 Relais Gebruikerslicht
19 Relais richting manoeuvre Open/Sluit
20 Relais Fototest
21 Triac motor 2
22 Triac motor 1
23 Snelzekering(5Ab230Vac)of(6,3Ab120Vac)
24 Klemmenstripingangen/uitgangenvoorinstructie
25 Klemmenstripsuitgangenmotor
26 KlemmenstripuitgangenknipperlichtenGebruikerslicht
27 Klemmenstripvoorstroomvoorziening
28 Led signalering werking motoren
29 Bruggetjevoorhetselecterenvanhettypevertraging(M-RAL)
2) Beschrijving van het product
1
NL
