Beskrivelse af enheden
104 — Dansk Fillcontrol Plus Compact — 03.05.2022 - Rev. D
4 Beskrivelse af enheden
4.1 Beskrivelse
Enheden giver mulighed for en kontrolleret og sikker påfyldning og efterfødning
iht. DIN EN 1717 af varmtvands- og kølevandssystemer med frisk vand fra
drikkevandsnettet. Den indbyggede systemadskiller "BA" (iht. DIN EN 12729)
forhindrer, at anlægsvandet strømmer tilbage til drikkevandsnettet fra
varmtvands- og kølevandssystemerne. Enheden er godkendt til tilslutning
mellem drikkevandsnettet og varmtvands- og kølevandssystemet iht. DIN EN
12828.

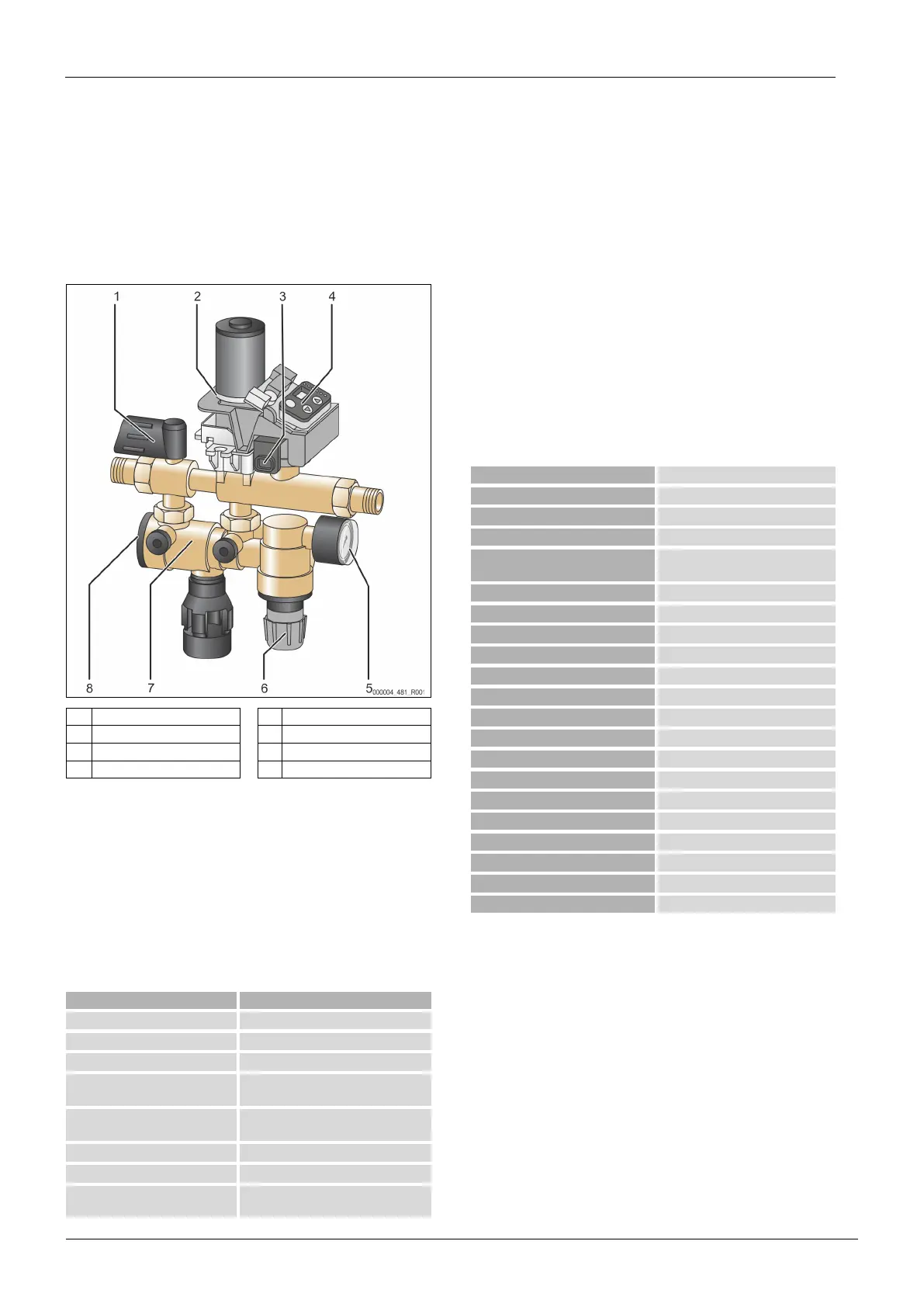

4.2 Oversigt
1 Afspærring 5 Manometer
2 Motorkuglehane 6 Trykreduktionsenhed
3 Tryksensor 7 Systemadskiller
4 Styring/betjeningsfelt 8 Lukning til systemadskiller
Enheden består af et spærrearmatur, en systemadskiller, en smudsfanger, en
tryksensor, en motorkuglehane, en trykreduktionsenhed med
kontrolmanometer og en styring. Trykreduktionsenhedens indstillingsområde
ligger mellem 0,5 og 5 bar.
Huset består af presset messing. De indvendige dele og afløbstragten består af
kvalitetskunststof og elastomer (EPDM).
4.3 Identifikation
4.3.1 Typeskilt
På typeskiltet ses oplysninger om producent, byggeår, produktionsnummer
samt tekniske data.
Typeskiltets oplysninger
Betydning
Type Enhedens betegnelse
Serial No. Serienummer
Min. / max. allowable pressure PS Minimalt / maksimalt tilladt tryk
Max. allowable flow temperature of
system
Systemets maks. tilladte
fremløbstemperatur
Min. / max. working temperature
TS
Min. / maks. driftstemperatur (TS)
Year of manufacture Fremstillingsår
Max. system pressure Maks. systemtryk
Min. operating pressure set up on
site
Mindste driftstryk er indstillet på
opstillingsstedet
4.4 Leveringsomfang
Leveringsomfanget beskrives på følgesedlen, og indholdet anføres på
emballagen.
Grundudstyr til efterfødningsarmatur:
• Enheden
• Brugsvejledning
• Netadapter
• Tilslutningsforskruning
• Manometer
4.5 Valgfrit ekstraudstyr
Følgende ekstraudstyr fås til enheden:
• Kontaktvandmåler "FQIRA+".
• Afhærdning med Reflex "Fillsoft".
• Tryksensor Reflex "FE"

Bemærk!
Der udleveres separate brugsanvisninger sammen med ekstraudstyret.
5 Tekniske data
Tilladt omgivelsestemperatur > 0 – 45 °C
Kapslingsklasse IP 54
Lydtrykniveau 55 dB
Elektrisk effekt 350 W
Elektrisk tilslutning
230 V/ 50 Hz (2 m tilslutningskabel
med netadapter og stik)
Sikring 4 A
Vægt 3,0 kg
Højde 304 mm
Bredde 240 mm
Dybde 91 mm
Tilslutning indgang RP ½“
Tilslutning udgang RP ½“
Efterfødningseffekt ≤ 500 l/h
Maks. tilløbstryk 10 bar
Min. fremløbstryk P
0
+ 1,3 bar
Maks. transporttryk ≤ 1,5 bar
Tilladt driftstryk 10 bar
Tilladt driftstemperatur 70 °C
Flowmedium Drikkevand
Tilladt min. driftstryk p
0
1 - 4,5 bar (1,5 bar forindstillet)
Udgangstryk (trykreduktionsenhed) 0,5 - 5 bar (3,0 bar forindstillet)
Potentialfri udgang (omskifter) til kombinationsfejlmelding, maks.
kontaktbelastning 230 V, 2 A
