Första idrifttagning
122 — Svenska Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Enhetens spänningsförsörjning är förberedd på fabrik:
• Nätdel för eluttag.
• Stickkontakt för jackuttag.
Den elektriska kabeldragningen ska göras av behörig elektriker i enlighet med
gällande nationella och lokala föreskrifter.
På användningsplatsen måste det finnas ett vägguttag med en
spänningsförsörjning på 230 volt.

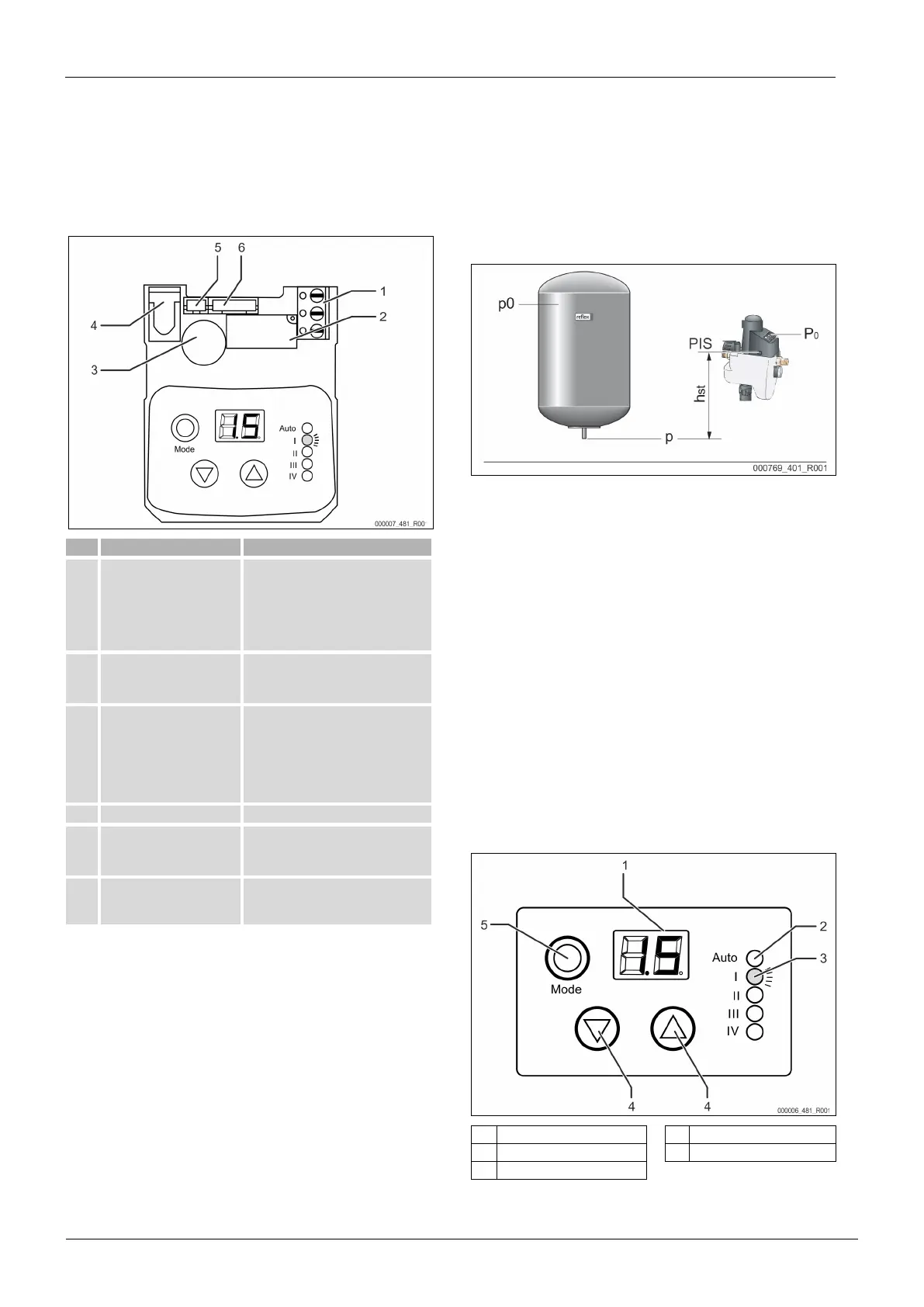

6.5.1 Plintschema
Nr
Beteckning
Beläggning (från vänster till höger)
1
Potentialfri
felrapporteringskontakt för
vidareledning till
fastighetsstyrning/
3-polig plint
• Kopplingsbrygga (i normal drift
brygga mellan 1+2, vid fel mellan
2+3)
• Rot
• Omkopplare för omvändning av
funktionen för brytare 1+2
2
Tryckgivare – PH Connector
3-polig
• Försörjning tryckgivare
• Gods tryckgivare
• Signal tryckgivare
3 Motor,
mikrobrytare,
Batteri – PH Connector
6-polig
• Pluspol batteri
• Gods batteri
• Gods motor
• Försörjning motor
• Mikrobrytare
• Mikrobrytare
4 Signalgivare
5
Tryckgivare – PH Connector
3-polig
• Försörjning tryckgivare
• Gods tryckgivare
• Signal tryckgivare
6
Den integrerade
motorkulventilens
kontaktterminal
7 Första idrifttagning

Obs!
Bekräfta att montering och idrifttagning har
utförts fackmässigt i
monterings
- och idrifttagningsintyget. Det är en förutsättning för
garantianspråk.
–
Låt Reflex kundtjänst genomföra den första idrifttagningen och
den årliga servicen.
7.1 Förutsättningar för idrifttagning
• Enheten har monterats.
• Alla anslutningar till anläggningssystemet och tappvattennätet har
upprättats.
• Alla avspärrningar till anläggningssystemet och till tappvattensystemet har
upprättats.
• Elanslutningen är upprättad enligt gällande nationella och lokala
bestämmelser.
• Rörledningarna till enheten har spolats och befriats från smuts- och
svetsrester.
• Anslutningen av avloppstratten till avloppssystemet har upprättats enligt
den gällande standarden DIN EN 12056.
• Den medföljande manometern är monterad på tryckregulatorn.
7.2 Bestämma lägsta drifttryck P
0
för styrningen
Det lägsta drifttrycket ”P
0
” används i anläggningssystem med ett membran-
tryckexpansionskärl.
Bestäm enhetens lägsta drifttryck ”P
0
”:
• Enheten är installerad på samma nivå (h
st
= 0) som membran-
tryckexpansionskärlet:
P
0
= p0
• Enheten är installerad lägre än membran-tryckexpansionskärlet:
P
0
= p0 + h
st
/10
• Enheten är installerad högre än membran-tryckexpansionskärlet:
P
0
= p0 - h
st
/10
P
0
lägsta drifttryck i bar
p0 förtryck membran-tryckexpansionskärl i bar
h
st
statisk höjd i m

Obs!
Fyllnadstrycket för eftermatning av färskvatten till
anläggningssystemet beräknas enligt följande:
Fyllnadstryck ≥ P
0
+ 0,3 bar

Obs!
Tänk vid planeringen på att enhetens arbetsområde ligger i
tryckhållningens arbetsområde mellan begynnelsetrycket ”PA” och
sluttrycket ”PE”.
7.2.1 Mata in lägsta drifttryck i styrningen
Ange det lägsta drifttrycket ”P0” i styrningen.
1 Display 4 Väljarknappar
2 Lysdiod ”Auto” 5 Lägesknapp
3 Statuslysdioder (I-IV)
