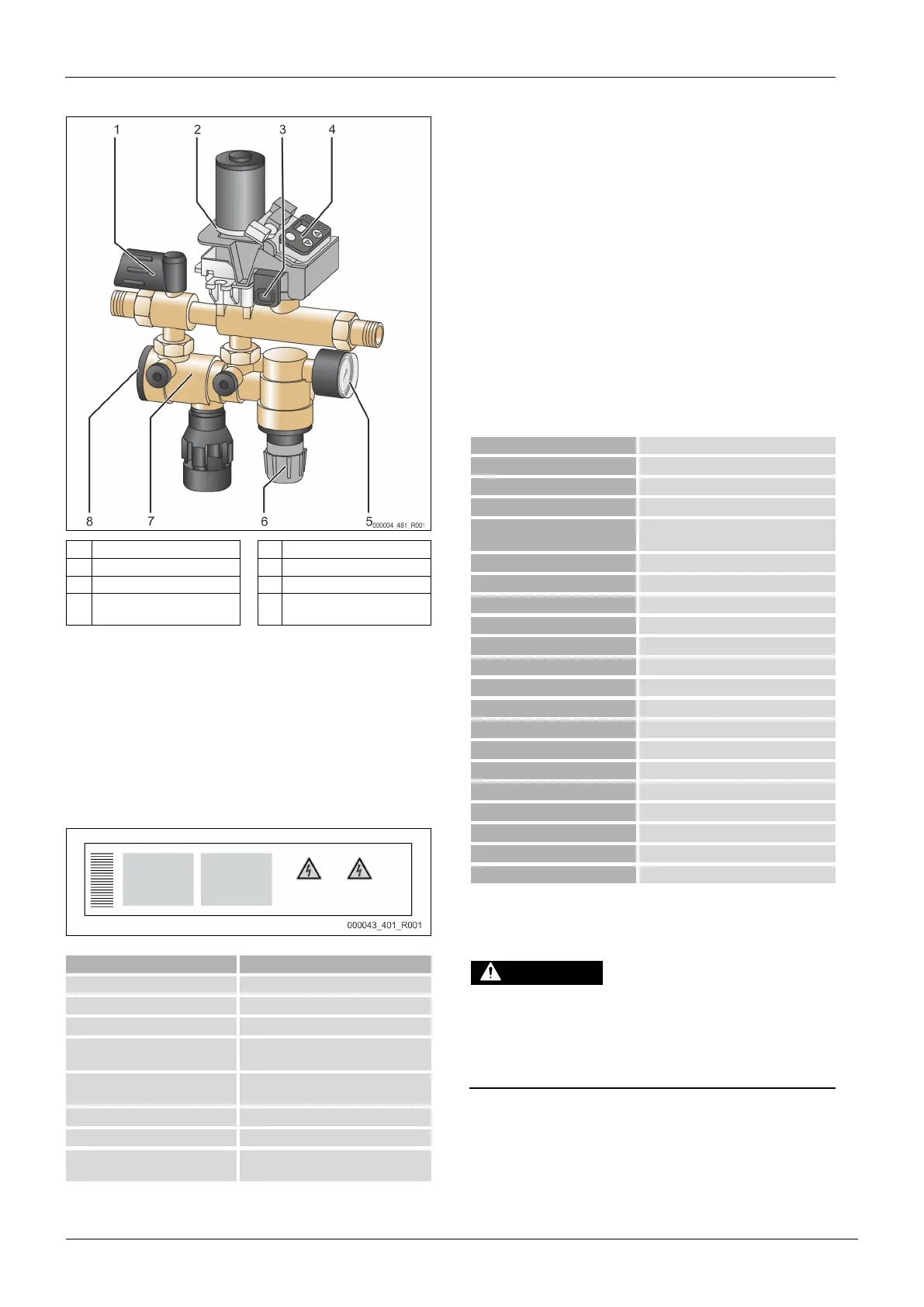

4.2 Přehled
1 Uzavření 5 Manometr
2 kulový kohout s pohonem 6 Redukční ventil
3 Tlakový senzor 7 Systémový odpojovač
4 řízení/ovládací panel 8
Uzávěra systémového
odpojovače
Přístroj se skládá z uzavírací armatury, systémového odpojovače, lapače nečistot,
tlakového senzoru, kulového kohoutu s pohonem, redukčního ventilu s
kontrolním manometrem a řízení. Rozsah nastavení redukčního ventilu je mezi
0,5 a 5 bar.
Pouzdro je z kujné mosazi. Vnitřní součásti a odtokový trychtýř jsou z kvalitního
plastu a elastomeru (EPDM).
4.3 Identifikace
4.3.1 typový štítek
Z typového štítku se dočtete údaje k výrobci, rok výroby, výrobní číslo a také
technické údaje.
Type Označení zařízení
Serial No. Sériové číslo
Min. / max. allowable pressure PS Minimální/maximální přípustný tlak
Max. allowable flow temperature of
system
Maximální přípustná teplota ve výstupní
větvi systému
Min. / max. working temperature
TS
Min. / max. provozní teplota (TS)
Year of manufacture Rok výroby
Max. system pressure Max. systémový tlak
Min. operating pressure set up on
site
Minimální provozní tlak nastavený na
místě
4.4 Rozsah dodávky
Rozsah dodávky je popsán v dodacím listu a obsah je zobrazen na obalu.
základní vybavení k napájecí armatuře:
• přístroj
• návod k obsluze
• napájecí zdroj
• připojovací šroubení
• manometr
4.5 Volitelné zvláštní vybavení
Pro přístroj je k dispozici následující doplňkové vybavení:
• Kontaktní vodoměr „FQIRA+“.
• Změkčení pomocí Reflex "Fillsoft".
• Tlakový senzor Reflex „FE“
Upozornění!
V rámci dodatečného vybavení jsou dodávány samostatné návody k
obsluze.
5 Technické údaje
Přípustná teplota okolí > 0 – 45 °C
Třída krytí IP 54
Hladina zvuku 55 dB
Elektrický výkon 350 W
Elektrická přípojka
230 V / 50 Hz (2m připojovací kabel s
napájecím zdrojem a konektorem)
Pojistka 4 A
Hmotnost 3,0 kg
Výška 304 mm
Šířka 240 mm
Připojení na vstupu RP ½“
Připojení odvodu RP ½“
napájecí výkon ≤ 500 l/h
Max. přívodní tlak 10 bar
min. přívodní tlak P
0
+ 1,3 bar
Max. dopravní tlak ≤ 1,5 bar
Přípustný provozní přetlak 10 bar
Přípustná provozní teplota
průtokové médium Pitná voda
min. provozní tlak p
0
1 - 4,5 bar (1,5 bar přednastaveno)
výstupní tlak (redukční ventil) 0,5 - 5 bar (3,0 bar přednastaveno)
Výstup bez potenciálu (přepínací kontakt) pro souhrnné chybové hlášení, max.
zatížitelnost kontaktů 230 V, 2 A
6 Montáž
Životu nebezpečná poranění způsobená zasažením elektrickým proudem.
Při kontaktu s díly vedoucími proud dochází k životu nebezpečným
poraněním.
• Ujistěte se, že zařízení, ve kterém je přístroj namontován, je bez napětí.
• Ujistěte se, že zařízení nemůže být opět zapnuto jinými osobami.
• Ujistěte se, že montážní práce na elektrickém připojení přístroje
provádí jen kvalifikovaní elektrikáři a dle elektrotechnických pravidel.
