3.6 Εναπομένοντες κίνδυνοι
Η συσκευή αυτή είναι κατασκευασμένη με βάση την πλέον σύγχρονη
τεχνολογία. Ωστόσο ποτέ δεν μπορούν να αποκλειστούν οι
εναπομένοντες κίνδυνοι.
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος εγκαύματος από καυτές επιφάνειες
Στα συστήματα θέρμανσης, οι υψηλές θερμοκρασίες των επιφανειών
ενδέχεται να προκαλέσουν δερματικά εγκαύματα.
• Φοράτε προστατευτικά γάντια.
• Τοποθετήστε τις σχετικές προειδοποιητικές υποδείξεις κοντά
στη συσκευή.
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος τραυματισμού από υγρό που εξέρχεται υπό πίεση
Σε περίπτωση εσφαλμένης συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης των συνδέσεων ενδέχεται να προκληθούν εγκαύματα
και τραυματισμοί, αν ξαφνικά εκτοξευθεί με πίεση καυτό νερό ή
καυτός ατμός.
• Διασφαλίστε την ορθή εκτέλεση των εργασιών τοποθέτησης,
αφαίρεσης ή συντήρησης.
• Βεβαιωθείτε ότι η πίεση στην εγκατάσταση έχει εκτονωθεί,
προτού εκτελέσετε εργασίες συναρμολόγησης,
αποσυναρμολόγησης ή συντήρησης στις συνδέσεις.
4 Περιγραφή συσκευής
4.1 Περιγραφή
Η συσκευή επιτρέπει την ελεγχόμενη, και απαιτούμενη από το πρότυπο
DIN EN 1717, ασφαλή πλήρωση και αναπλήρωση συστημάτων νερού
θέρμανσης και ψύξης με καθαρό νερό από το δίκτυο παροχής πόσιμου
νερού. Ο ενσωματωμένος απομονωτής συστήματος BA (κατά DIN EN
12729) αποτρέπει την αναρροή του νερού της εγκατάστασης από τα
συστήματα νερού θέρμανσης και ψύξης στο δίκτυο πόσιμου νερού. Η
συσκευή είναι εγκεκριμένη για χρήση στη σύνδεση ανάμεσα στο δίκτυο
πόσιμου νερού και τα συστήματα νερού θέρμανσης και ψύξης κατά DIN
EN 12828.

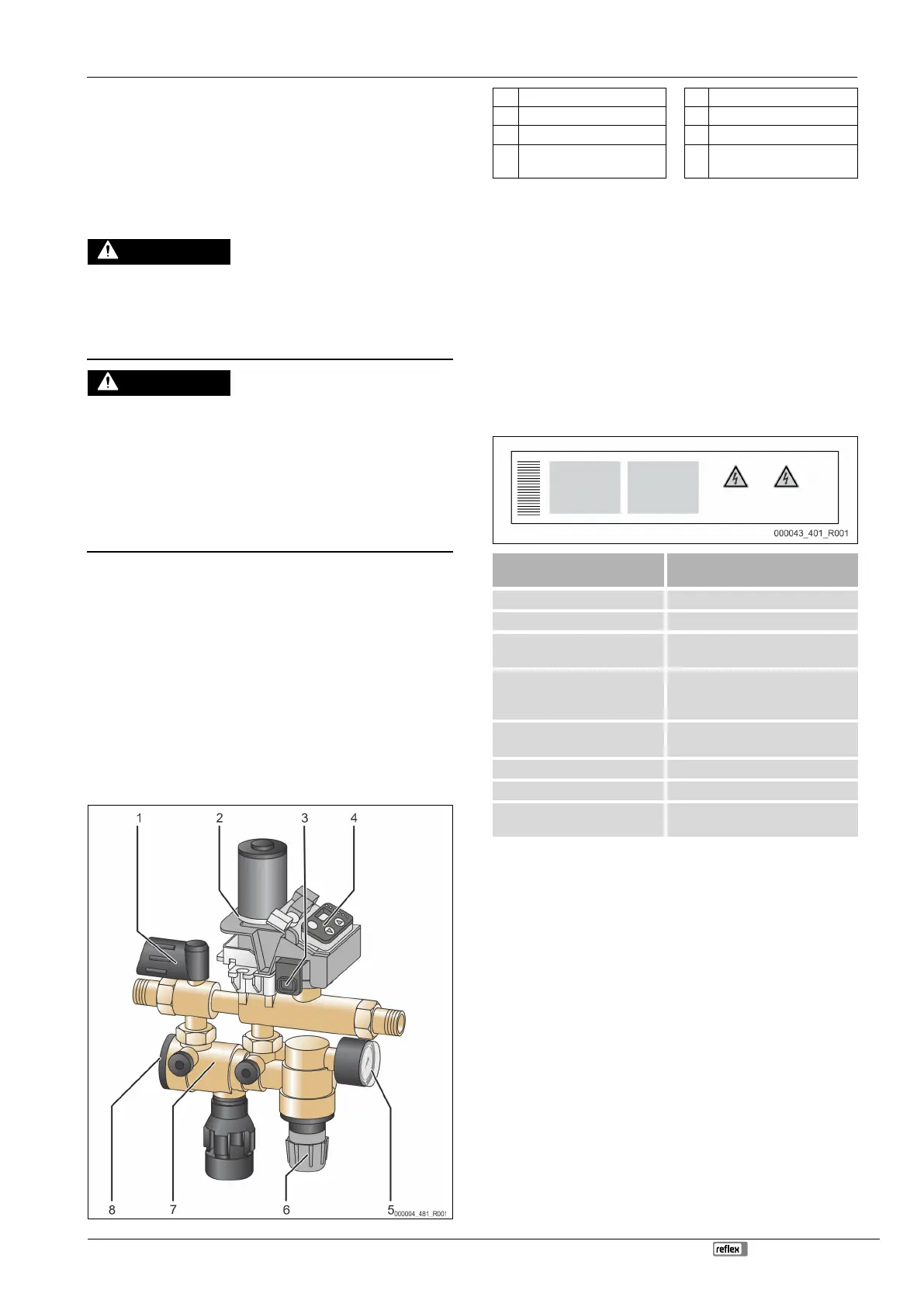

4.2 Συνοπτική απεικόνιση
1
Διάταξη
φραγής
5
Μανόμετρο
2
Ηλεκτρική
στρόφιγγα
6
Ρυθμιστής
π
ίεσης
3
Αισθητήρας
π
ίεσης
7
Α
π
ομονωτής
συστήματος
4
Σύστημα
ελέγχου
/
Πίνακας χειρισμού
8
Πώμα
σφράγισης
του
απομονωτή συστήματος
Η συσκευή αποτελείται από μια διάταξη φραγής, έναν απομονωτή
συστήματος, ένα φίλτρο ρύπων, έναν αισθητήρα πίεσης, μια ηλεκτρική
στρόφιγγα, έναν ρυθμιστή πίεσης με μανόμετρο ελέγχου και ένα
σύστημα ελέγχου. Το εύρος ρύθμισης του ρυθμιστή πίεσης βρίσκεται
μεταξύ 0,5 και 5 bar.
Το περίβλημα είναι κατασκευασμένο από σφυρηλατημένο ορείχαλκο.
Τα εσωτερικά εξαρτήματα και η χοάνη εκροής είναι κατασκευασμένα
από πλαστικό και ελαστομερές (EPDM) υψηλής ποιότητας.
4.3 Αναγνωριστικά στοιχεία
4.3.1 Πινακίδα τύπου
Μπορείτε να βρείτε τις πληροφορίες κατασκευαστή, έτους κατασκευής,
κωδικού κατασκευής, καθώς και τα τεχνικά χαρακτηριστικά στην
πινακίδα τύπου.
Πληροφορίες στην
π
ινακίδα
τύπου
Ε
π
εξήγηση
Type
Ονομασία
συσκευής
Serial No.
Αριθμός
σειράς
Min. / max. allowable pressure PS
Ελάχιστη
/
μέγιστη
ε
π
ιτρε
π
όμενη
πίεση
Max. allowable flow temperature of
system
Μέγιστη
ε
π
ιτρε
π
όμενη
θερμοκρασία εισόδου του
συστήματος
Min. / max. working temperature TS
Ελάχ. / μέγ. θερμοκρασία
λειτουργίας (TS)
Year of manufacture
Έτος κατασκευής
Max. system pressure
Μέγ. πίεση συστήματος
Min. operating pressure set up on
site
Ελάχιστη πίεση λειτουργίας
ρυθμισμένη με ευθύνη του πελάτη
4.4 Παραδοτέο
Το παραδοτέο περιγράφεται στο δελτίο παράδοσης και τα περιεχόμενα
αναγράφονται στη συσκευασία.
Βασικός εξοπλισμός αναπλήρωσης:
• Συσκευή
• Εγχειρίδιο λειτουργίας
• Τροφοδοτικό
• Κοχλιωτός σύνδεσμος (για τη σύνδεση)
• Μανόμετρο
