6.5 Sähkökytkentä
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia.
Virtaa johtaviin osiin koskeminen voi aiheuttaa hengenvaarallisia
loukkaantumisia.
• Varmista, että laitteisto, johon laite asennetaan, on kytketty
jännitteettömään tilaan.
• Varmista, ettei kukaan toinen henkilö voi kytkeä laitteistoa takaisin
päälle.
• Varmista, että laitteen sähkökytkentään liittyvät asennustyöt teetetään
aina sähköalan ammattilaisilla sähköteknisten määräysten mukaisesti.
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia
Laitteen piirilevyssä voi verkkopistokkeen jännitteensyötöstä irrottamisen
jälkeenkin olla 230 V:n jännite.
• Irrota ennen suojusten poistamista laitteen ohjaus kokonaan
jännitteensyötöstä.
• Tarkista, ettei piirilevyssä ole jännitettä.
Laitteen jännitteensyöttö valmistellaan tehtaalla:
• Verkkolaite pistorasiaa varten.
• Pistoke jakkiliittimeen.
Laitteiden sähköjohtojen liitännät saa toteuttaa vain ammattilainen, joka
noudattaa voimassa olevia kansallisia ja paikallisia määräyksiä.
Rakennuksessa on oltava käytettävissä pistorasia, jonka jännitteensyöttö on 230
volttia.

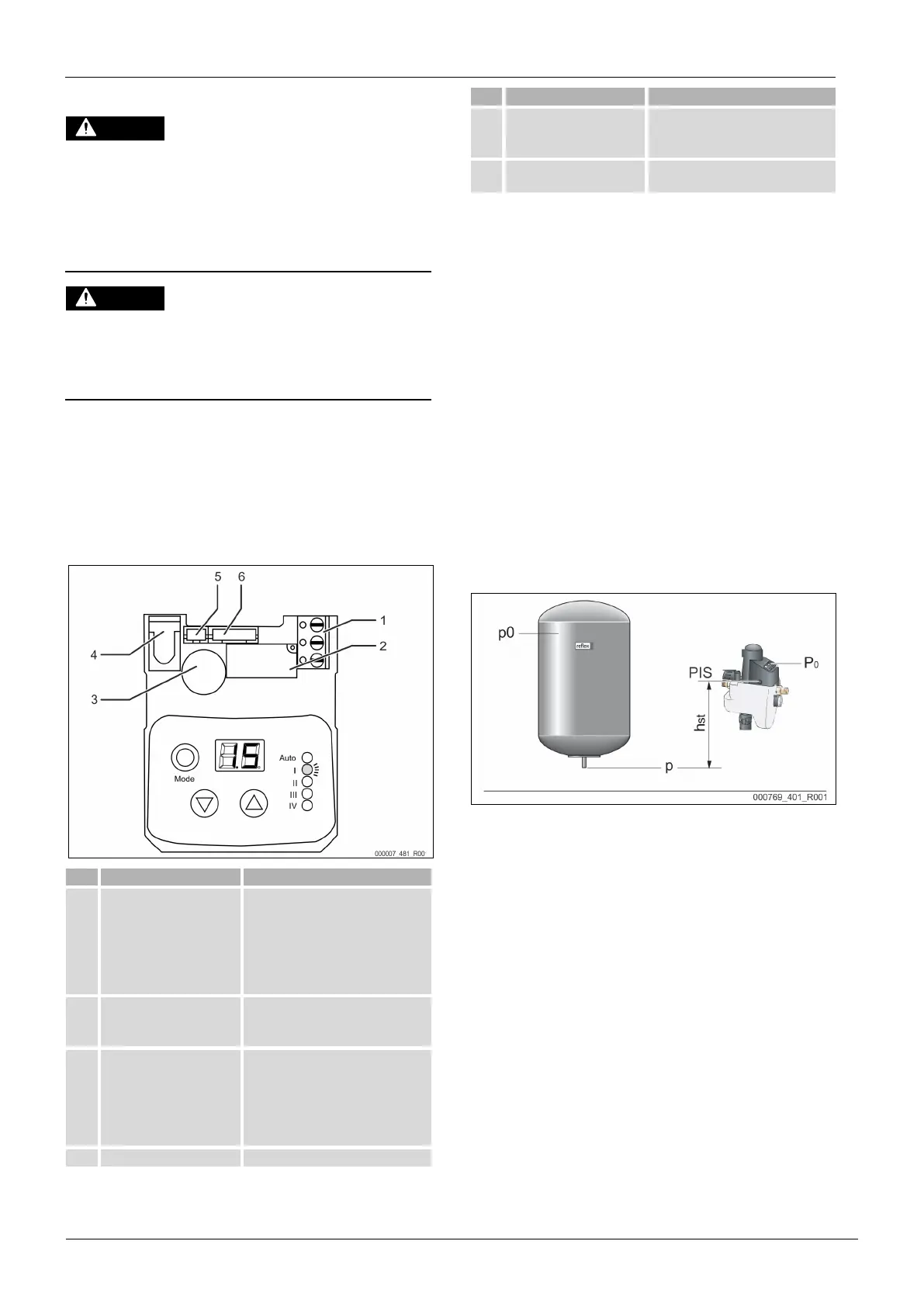

6.5.1 Kytkentäkaavio
Järjestys (vasemmalta oikealle)
1
Potentiaaliton
häiriöilmoituskosketin
signaalin välittämiseksi
rakennuksen
ohjaustekniikkaan /
3-napainen liitin
• katkaisimen hyppyjohdin
(normaalikäytössä kohtien 1+2
välillä, vikatilanteessa kohtien
2+3 välillä)
• juuri
• vaihdin katkaisinten 1+2
toiminnan suunnanvaihtoon
2
Paineanturi – PH-liitin,
3-napainen
• paineanturin syöttö
• paineanturin maadoitus
• paineanturin signaali
3 Moottori,
mikrokatkaisin,
akku – PH-liitin, 6-napainen
• akun plusnapa
• akun maadoitus
• moottorin maadoitus
• moottorin syöttö
• mikrokatkaisin
• mikrokatkaisin
4 Signaaligeneraattori
Järjestys (vasemmalta oikealle)
5
Paineanturi – PH-liitin,
3-napainen
• paineanturin syöttö
• paineanturin maadoitus
• paineanturin signaali
6
Moottorin integroidun
palloventtiilin pistoliitin
7 Ensimmäinen käyttöönotto
Huomautus!
Vahvista asennuksen ja käyttöönoton asianmukaisuus asennus
- ja
käyttöönottotodistukseen. Tämä on takuukorvausten edellytys.
Antakaa laitteen ensimmäinen käyttöönotto ja vuosihuolto
Reflexin asiakaspalvelun tehtäviksi.
7.1 Käyttöönoton edellytykset
• Laite on asennettu.
• Liitännät laitteistojärjestelmään ja juomavesiverkkoon on tehty.
• Sulut laitteistojärjestelmään ja juomavesiverkkoon nähden on tehty.
• Sähkökytkentä on tehty voimassa olevien kansallisten ja paikallisten
määräysten mukaisesti.
• Laitteeseen menevät putket on huuhdeltu ja niistä on poistettu lika ja
hitsausjäämät.
• Tyhjennyssuppilon liitäntä viemärijärjestelmään on tehty voimassa olevan
standardin DIN EN 12056 mukaisesti.
• Manometri on asennettu paineenalentimeen.
7.2 Selvitä ohjauksen vähimmäiskäyttöpaine P
0
Vähimmäiskäyttöpaine "P
0
" tarvitaan laitteistojärjestelmissä, joissa on
kalvopaisuntasäiliö.
Selvitä laitteen vähimmäiskäyttöpaine "P
0
":
• Laite on asennettu samalle tasolle (h
st
= 0) kalvopaisuntasäiliön kanssa:
P
0
= p0
• Laite on asennettu alemmas kuin kalvopaisuntasäiliö:
P
0
= p0 + h
st
/ 10
• Laite on asennettu ylemmäs kuin kalvopaisuntasäiliö:
P
0
= p0 - h
st
/ 10
P
0
Vähimmäiskäyttöpaine, bar
p0 Painepaisuntasäiliön alkupaine, bar
h
st
Staattinen korkeus, m
Huomautus!
Täyttöpaine tuoreen veden ohjaamiseksi laitteistojärjestelmään
lisäsyötöllä lasketaan seuraavasti:
Täyttöpaine ≥ P
0
+ 0,3 bar
Huomautus!
Huomioi suunnittelun
yhteydessä, että laitteen työalue paineenpidon
työalueella on alkupaineen "PA" ja loppupaineen "PE" välillä.
