Reflex Fillcontrol Plus Compact Original Operating Manual

Tehniskās specifikācijas
88 — Latviski Fillcontrol Plus Compact — 03.05.2022 - Rev. D

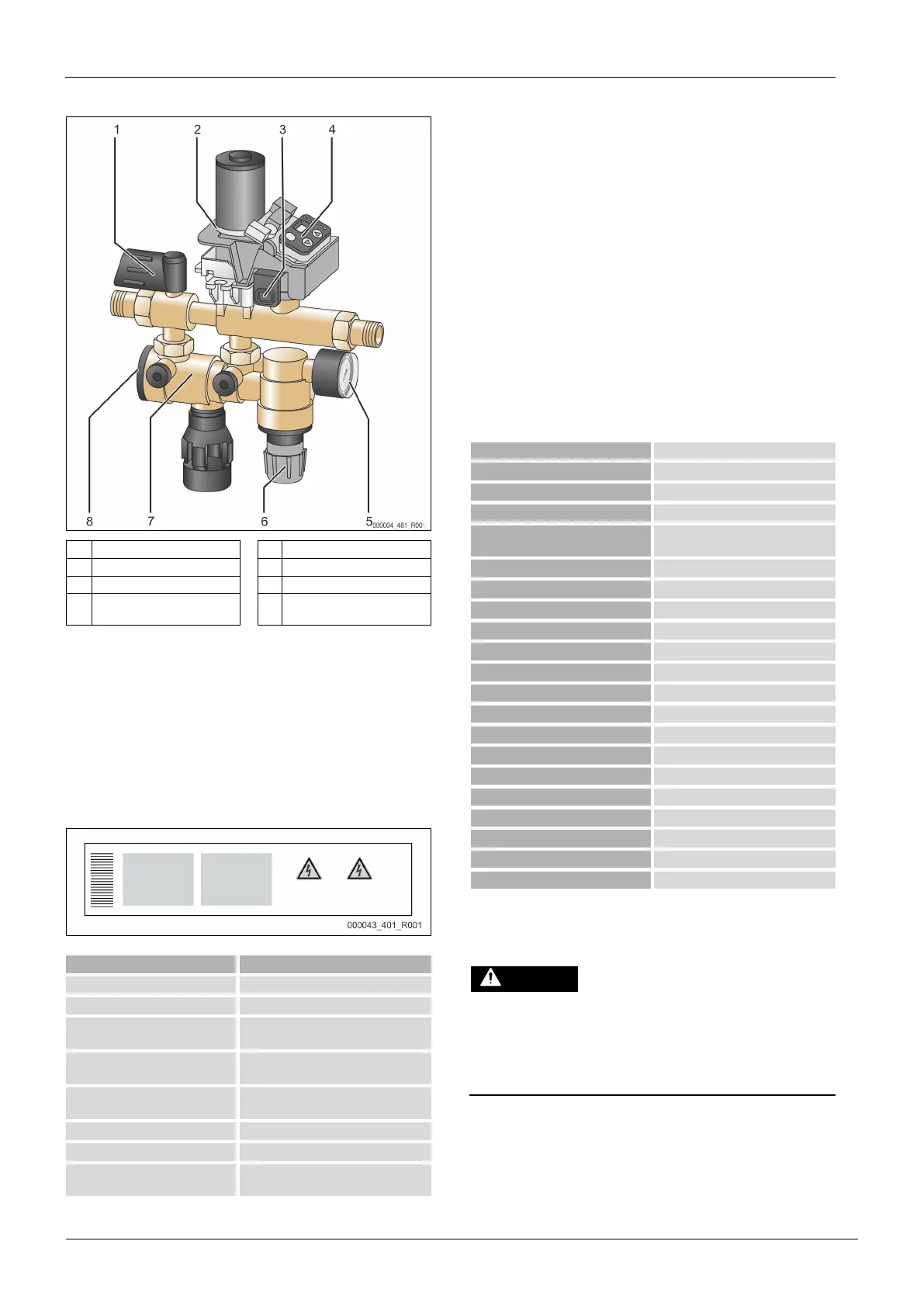

4.2 Pārskata attēls
1 Noslēgelements 5 Manometrs
2 Elektriskais lodveida krāns 6 Spiediena reduktors
3 Spiediena sensors 7 Sistēmas atdalītājs
4
Vadības sistēma/vadības
panelis
8 Sistēmas atdalītāja noslēgvāks
Ierīce sastāv no noslēgarmatūras, sistēmas atdalītāja, netīrumu uztvērēja,
spiediena sensora, elektriska lodveida vārsta, spiediena reduktora ar kontroles
manometru un vadības sistēmas. Spiediena reduktoram var iestatīt vērtības no
0,5 līdz 5 bar.
Korpuss ir veidots no presēta misiņa. Iekšējās detaļas un novadīšanas piltuve ir
izgatavotas no augstas kvalitātes plastmasas un elastomēra (EPDM).
4.3 Identifikācija
4.3.1 Datu plāksnīte
Datu plāksnītē norādīta informācija par ražotāju, ražošanas gadu, izstrādājuma
numuru un tehniskajiem datiem.
Ieraksts tehnisko datu plāksnītē
Nozīme
Type Iekārtas nosaukums
Serial No. Sērijas numurs
Min. / max. allowable pressure PS
Minimālais/maksimālais atļautais
spiediens
Max. allowable flow temperature of
system
Maksimālā atļautā sistēmas padeves
temperatūra
Min. / max. working temperature
TS
Min./maks. darba temperatūra (TS)
Year of manufacture Ražošanas gads
Max. system pressure Maks. sistēmas spiediens
Min. operating pressure set up on
site
Uzstādīšanas vietā iestatītais minimālais
darba spiediens
4.4 Piegādes komplekts
Piegādes komplekts ir aprakstīts pavadzīmē, un saturs ir norādīts uz iepakojuma.
Papildināšanas armatūras pamataprīkojums
• Ierīce
• Lietošanas pamācība
• Barošanas bloks
• Pieslēguma skrūvsavienojums
• Manometrs
4.5 Papildaprīkojums
Iekārtai ir pieejams tālāk norādītais papildaprīkojums:
• Kontakta ūdens skaitītājs “FQIRA+”.
• „Reflex” nodrošināta mīkstināšana ar „Fillsoft”.
• „Reflex” spiediena sensors „FE”

Norādījums!
Kopā ar papildaprīkojumu tiek piegādātas atsevišķas lietošanas
pamācības.
5 Tehniskās specifikācijas
Atļautā vides temperatūra
no 0 līdz 45 °C
Aizsardzības pakāpe IP 54
Trokšņa līmenis 55 dB
Elektriskā jauda 350 W
Elektropieslēgums
230 V / 50 Hz (2 m pieslēgkabelis ar
barošanas bloku un spraudni)
Drošinātājs 4 A
Svars 3,0 kg
Augstums 304 mm
Platums 240 mm
Dziļums 91 mm
Ieejas savienojums RP ½“
Izplūdes savienojums RP ½“
Papildināšanas jauda ≤ 500 l/h
Maks. pieplūdes spiediens 10 bar
Min. pieplūdes spiediens P
0
+ 1,3 bar
Maks. sūknēšanas spiediens ≤ 1,5 bar
Pieļaujamais darba pārspiediens 10 bar
Pieļaujamā darba temperatūra 70 °C
Plūsmas šķidrums Dzeramais ūdens
Pieļauj. min. darba spiediens p
0
1–4,5 bar (iestatīti 1,5 bar)
Izejas spiediens (spiediena reduktors) 0,5–5 bar (iestatīti 3,0 bar)
Bezpotenciāla izeja (pārveidotājs) vispārīgajam traucējumu ziņojumam, maks.
kontakta slodze: 230 V, 2 A
6 Montāža
BĪSTAMI
Dzīvībai bīstami ievainojumi strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām daļām, var gūt dzīvībai bīstamas traumas.
• Pārliecinieties, ka sistēma, kurā paredzēts iebūvēt iekārtu, ir atslēgta no
sprieguma.
• Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
• Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar elektrotehnikas noteikumiem.
