Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Italiano —

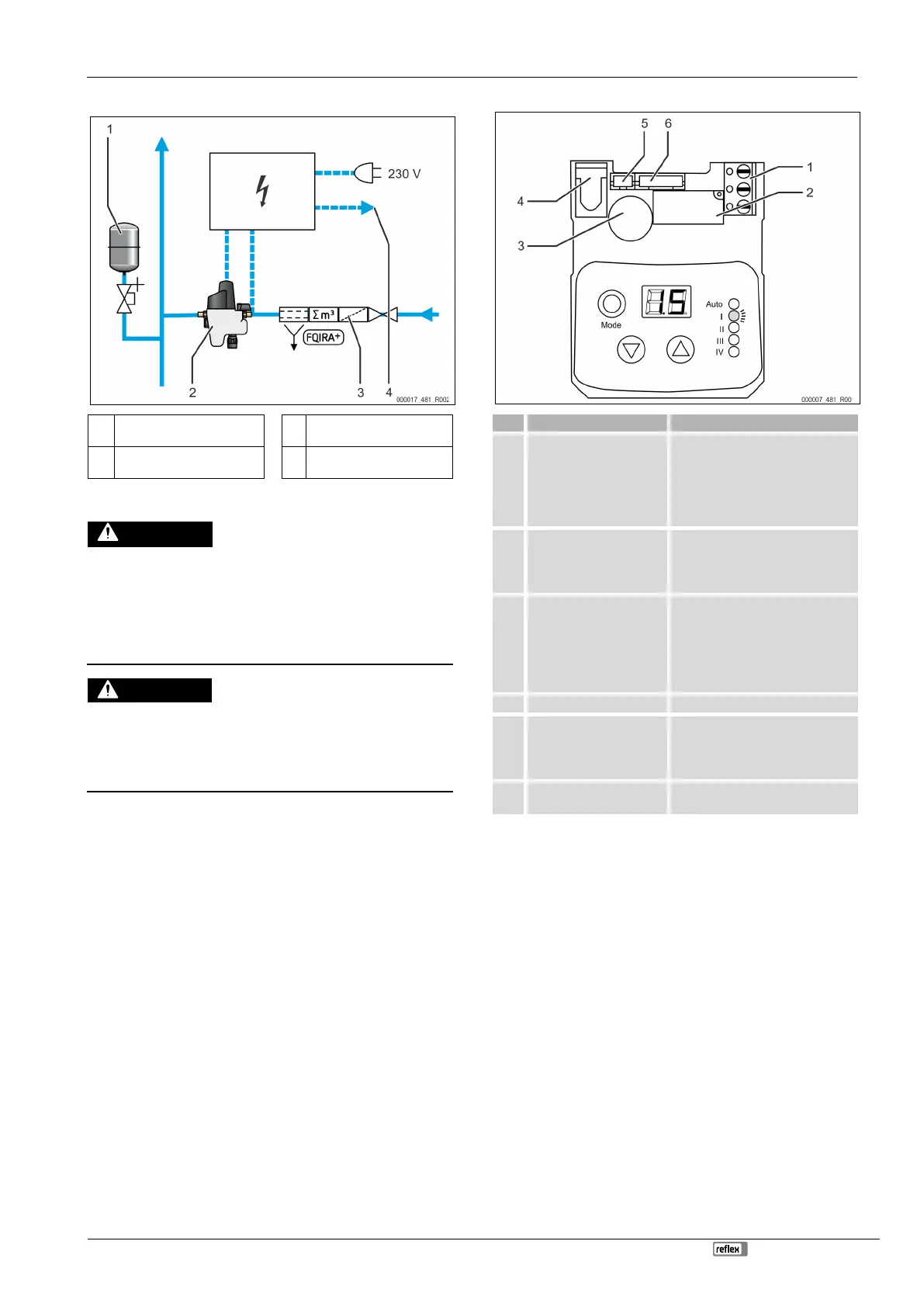

6.4 Schema elettrico
1
Vaso di espansione sotto
pressione a membrana
3 Contatore d'acqua a contatto
2
Apparecchio di rabbocco
Fillcontrol
4 Errore cumulativo
6.5 Allacciamento elettrico
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
• Assicurarsi che l'impianto in cui va montato l'apparecchio sia stato
messo fuori tensione.
• Assicurarsi che l'impianto non possa essere riattivato da altre persone.
• Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da
un elettricista qualificato e in conformità con le norme elettrotecniche.
Lesioni mortali provocate da scosse elettriche
Su parti della scheda dell'apparecchio può permanere una tensione di 230 V
anche dopo aver staccato la spina dall'alimentazione di tensione.
• Prima di rimuovere i carter di copertura, sezionare completamente
l'unità di controllo dell'apparecchio dall'alimentazione di tensione.
• Verificare l'assenza di tensione sulla scheda.
L'apparecchio viene predisposto in fabbrica per l'alimentazione di tensione e
dotato di:
• alimentatore per presa di alimentazione elettrica.
• connettore a spina per presa jack.
Il cablaggio degli apparecchi deve essere eseguito da personale specializzato
secondo le normative nazionali e locali vigenti.
Deve essere disponibile in loco una presa di alimentazione elettrica con
un’alimentazione di tensione di 230 V per il collegamento.
6.5.1 Schema dei morsetti
Disposizione (da sinistra a destra)
1
Contatto di segnalazione di
anomalie per la trasmissione
a un sistema di controllo
degli edifici/
morsetto a 3 poli
• Ponte di commutazione (in
normale funzionamento fra 1+2,
in caso di errore fra 2+3)
• Radice
• Commutatore per invertire la
funzione degli interruttori 1+2
2
Sensore di pressione PH
Connector tripolare
• Alimentazione sensore di
pressione
• Massa sensore di pressione
• Segnale sensore di pressione
3 Motore,
Microinterruttore,
Batteria PH Connector
esapolare
• Batteria polo+
• Massa batteria
• Massa motore
• Alimentazione motore
• Microinterruttore
• Microinterruttore
4 Generatore di segnale
5
Sensore di pressione PH
Connector tripolare
• Alimentazione sensore di
pressione
• Massa sensore di pressione
• Segnale sensore di pressione
6
Morsetto spina del rubinetto
a sfera motorizzato integrato
7 Prima messa in servizio
Avvertenza!
Confermare l'esecuzione a regola d'arte del montaggio e della messa in
servizio nella certificazione di montaggio e messa in
servizio. Da ciò
dipenderà il riconoscimento dei diritti alla garanzia contro vizi e difetti.
Fare eseguire la prima messa in servizio e la manutenzione
annuale al servizio di assistenza tecnica Reflex.
7.1 Requisiti preliminari per la messa in servizio
• La posa in opera dell'apparecchio è terminata.
• Avere effettuato gli allacciamenti al circuito dell'impianto e alla rete
dell'acqua potabile.
• Avere realizzato tutti gli elementi di chiusura relativi al circuito
dell'impianto e alla rete dell'acqua potabile.
• La realizzazione dell'allacciamento elettrico è stata eseguita secondo le
norme nazionali e locali vigenti.
• Avere risciacquato le tubazioni dirette all'apparecchio per liberarle da
residui di sporco e saldatura.
• Avere effettuato l'allacciamento della tramoggia di scarico con il circuito
dell'acqua di scarico secondo la norma vigente DIN EN 12056.
• Avere montato il manometro in dotazione al riduttore di pressione.
