Reflex Fillcontrol Plus Compact Original Operating Manual

Λειτουργία
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Ελληνικά —
167
6. Πατήστε τα πλήκτρα μετακίνησης (4) για να ρυθμίσετε την
απαιτούμενη ελάχιστη πίεση λειτουργίας P
0
.
7. Τέλος, πατήστε ξανά το πλήκτρο Mode (5) για να επιβεβαιώσετε την
εισαγωγή της ελάχιστης πίεσης λειτουργίας P
0
.
Η εισαγωγή της ελάχιστης πίεσης λειτουργίας P
0
ολοκληρώθηκε.

Υπ
όδειξη
!
Αν
χρειάζεται, μπορείτε να πατήσετε το πλήκτρο Mode (5) για να
ενεργο
ποιήσετε την αυτόματη συμπληρωματική πλήρωση για
3
δευτερόλεπτα.
–
Η LED Auto ανάβει σταθερά πράσινη κατά την
ενεργοποίηση.
7.2.2 Ρύθμιση του ρυθμιστή πίεσης
Ο ρυθμιστής πίεσης της συσκευής έχει ρυθμιστεί από το εργοστάσιο στα
3,0 bar.
Η πίεση ρύθμισης για τη συσκευή πρέπει να ρυθμιστεί με τον ρυθμιστή
πίεσης.
– Ελάχιστη πίεση ρύθμισης: Ελάχιστη πίεση λειτουργίας p
0
+ 0,5 bar
– Μέγιστη πίεση ρύθμισης: Πίεση ενεργοποίησης της βαλβίδας
ασφαλείας του συστήματος της εγκατάστασης p
sv
– 0,5 bar.
Καθορίστε τις τιμές του ρυθμιστή πίεσης ως εξής:
1. Αφαιρέστε τη μόνωση της συσκευής.
2. Βεβαιωθείτε ότι η πίεση εισόδου είναι τουλάχιστον 1,3 bar
υψηλότερη από την επιθυμητή ελάχιστη πίεση λειτουργίας p
0
.
3. Τραβήξτε προς τα κάτω τη λαβή ρύθμισης πίεσης για να την
απασφαλίσετε.
4. Ρυθμίστε την απαιτούμενη πίεση.
– Η πίεση εξόδου μπορεί να αυξηθεί με στροφή της λαβής
ρύθμισης πίεσης δεξιόστροφα ή να μειωθεί με στροφή
αριστερόστροφα.
5. Τοποθετήστε ένα μανόμετρο ελέγχου.
6. Δείτε απευθείας στο μανόμετρο ελέγχου την επιλεγμένη ρύθμιση,
 4.2 "Συνοπτική απεικόνιση",  163.
7. Μετά τη ρύθμιση της απαιτούμενης πίεσης, σπρώξτε προς τα πάνω
τη λαβή ρύθμισης πίεσης για να την ασφαλίσετε.
8
. Αφαιρέστε το μανόμετρο ελέγχου.
Η ρύθμιση ολοκληρώθηκε.
7.2.3 Πλήρωση εγκατάστασης με νερό
Γεμίστε το σύστημα της εγκατάστασης με καθαρό νερό από το δίκτυο
πόσιμου νερού.
Κάντε τα εξής:
1. Πατήστε παρατεταμένα το πλήκτρο μετακίνησης προς τα κάτω και
πατήστε ταυτόχρονα, εντός δύο δευτερολέπτων, τρεις φορές το
πλήκτρο μετακίνησης προς τα πάνω στον πίνακα χειρισμού του
συστήματος ελέγχου.
– Η LED III (χρονική διάρκεια πλήρωσης) ανάβει και η πλήρωση
ξεκινά.
2. Πατήστε δύο φορές το πλήκτρο Mode για να σταματήσει η πλήρωση
του συστήματος της εγκατάστασης.
Η LED Auto ανάβει πράσινη. Η πλήρωση του συστήματος της
εγκατάστασης ολοκληρώθηκε.
Κατά τη διάρκεια πλήρωσης του συστήματος της εγκατάστασης
διατηρείται η καταχωρισμένη πίεση πλήρωσης (η επιτήρηση της
διάρκειας εκτέλεσης και των κύκλων είναι απενεργοποιημένη όσο
εκτελείται αυτή η διαδικασία).

Υπ
όδειξη
!
Η
πλήρωση της εγκατάστασης μπορεί να ξεκινήσει μόνο αν η
ρυθμισμένη πραγματική πίεση είναι μικρότερη από την τιμή P
0
!

Υπόδειξη!
Η
πλήρωση του συστήματος της εγκατάστασης τερματίζεται
αυτόματα μετά από δύο ώρες.

Υπόδειξη!
Αν
σημειωθεί υπέρβαση της διάρκειας πλήρωσης του
συστήματος
της εγκατάστασης μετά από δύο ώρες, εμφανίζεται
ένα μήνυμα σφάλματος.

Υπόδειξη!
Σχετικά
με το μήνυμα σφάλματος,  8.3 "Μηνύματα
σφαλμάτων",  168.
7.2.4 Καθαρισμός φίλτρου ρύπων
Μετά την πλήρωση του συστήματος της εγκατάστασης καθαρίστε το
φίλτρο ρύπων με καθαρό νερό,  9 "Συντήρηση",  168.
8 Λειτουργία
8.1 Τρόποι λειτουργίας
8.1.1 Αυτόματη λειτουργία

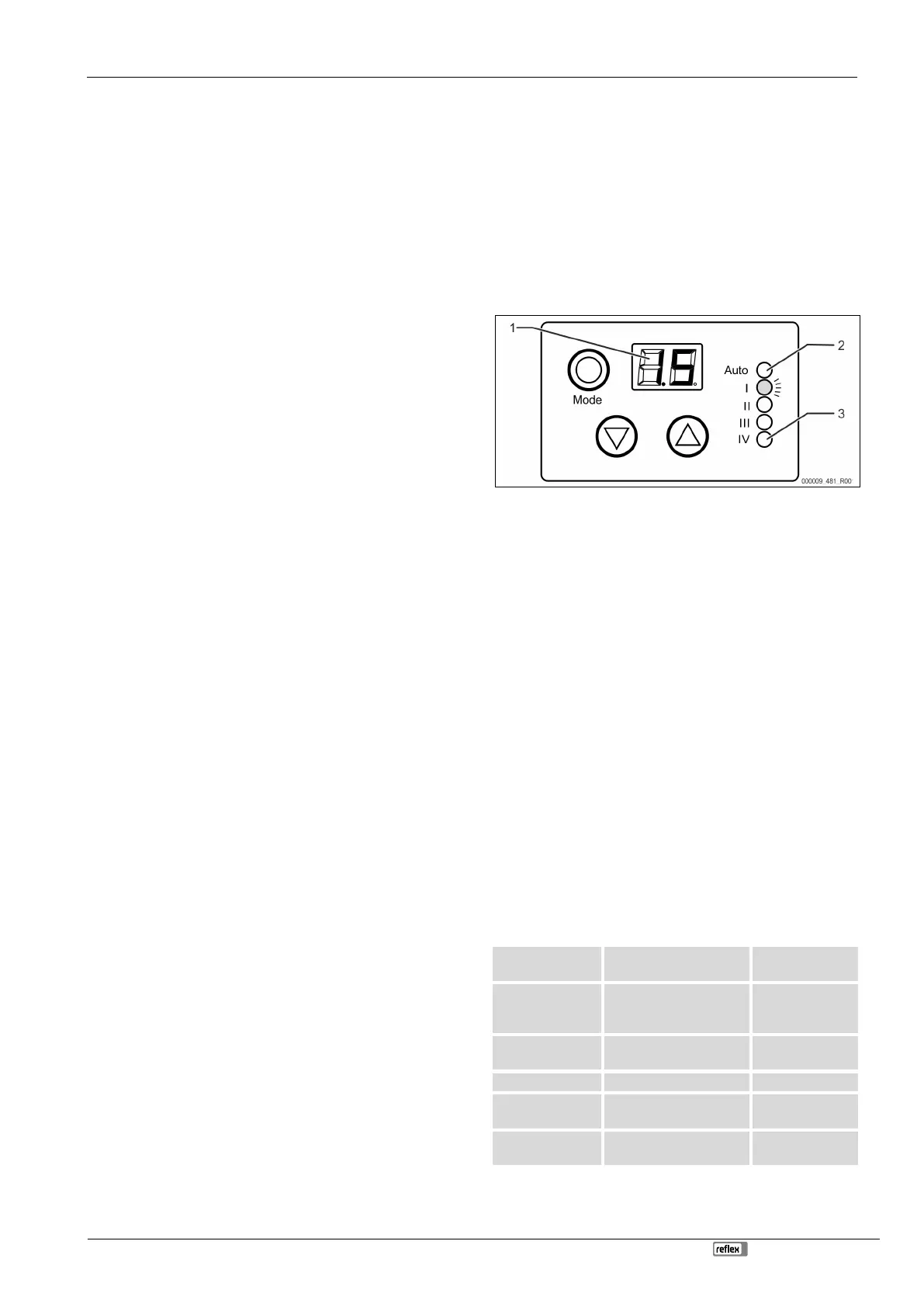

Στην αυτόματη λειτουργία, η διαδικασία αναπλήρωσης επιτηρείται από
το σύστημα ελέγχου.
– Η LED Auto (2) ανάβει με πράσινο. Στην οθόνη (1) εμφανίζεται η
πραγματική πίεση.
• Σε περίπτωση μείωσης κάτω από το όριο της ονομαστικής τιμής,
γίνεται αναπλήρωση με καθαρό νερό από το δίκτυο πόσιμου νερού.
• Σε περίπτωση υπέρβασης της δεύτερης ονομαστικής τιμής, η
αναπλήρωση απενεργοποιείται.
• Στη διάρκεια της αναπλήρωσης, η λυχνία LED Auto (2) ανάβει
πράσινη και ταυτόχρονα η λυχνία LED IV (3) αναβοσβήνει κόκκινη
ως οπτική ένδειξη της κατάστασης.

Υπόδειξη!
Η
διάρκεια εκτέλεσης της αναπλήρωσης και οι κύκλοι
ανα
πλήρωσης επιτηρούνται. Σε περίπτωση υπέρβασης, η
συσκευή
μπλοκάρει την αναπλήρωση και εμφανίζεται το
αντίστοιχο μήνυμα σφάλματος.
8.1.2 Λειτουργία κλεισίματος έκτακτης ανάγκης
Σε περίπτωση διακοπής ρεύματος ενεργοποιείται η λειτουργία
κλεισίματος έκτακτης ανάγκης. Η συσκευή απενεργοποιείται:
• Η ηλεκτρική στρόφιγγα κλείνει μέσω της ενσωματωμένης
μπαταρίας.
• Αφού ολοκληρωθεί η διαδικασία κλεισίματος, η μπαταρία δεν
τροφοδοτεί πλέον το ηλεκτρονικό σύστημα.
– Δεν είναι δυνατή η εκτέλεση καμίας άλλης ενέργειας.
8.2 Εργοστασιακές ρυθμίσεις στο μενού σέρβις
Ένδειξη
1 LED II
Κύκλοι
συμ
π
ληρωματικής
π
λήρωσης
3
κύκλοι
Ένδειξη
2 LED III
Χρονική
διάρκεια
πλήρωσης (πρώτη
πλήρωση)
2
ώρες
Ένδειξη 3 LED IV Μέγ. χρονική διάρκεια
αναπλήρωσης
10 λεπτά
Ένδειξη
4
Ακουστικό
σήμα
ΟΝ
Ένδειξη
5
Σημείο
κλεισίματος
της
υστέρησης
0,3 bar
Ένδειξη
6
Σημείο
ανοίγματος
της
υστέρησης
0,1 bar
