Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Česky —
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
• Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
• Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět montáž,
demontáž nebo údržbu na přípojích.
Nebezpečí popálení o horké povrchy
V topných zařízeních může díky příliš vysokým povrchovým teplotám
docházet k popálení pokožky.
• Noste ochranné rukavice.
• Umístěte odpovídající výstražná upozornění v blízkosti přístroje.
Nebezpečí poranění způsobené pády nebo nárazy
Pohmožděniny způsobené pády nebo nárazy na části zařízení během
montáže.
• Noste osobní ochranné prostředky (ochranná přilba, ochranný oděv,
ochranné rukavice, bezpečnostní obuv).
Důležité upozornění!
Potvrďte odbornou montáž a spuštění v potvrzení o montáži, spuštění a
údržbě. Je to podmínka pro nároky ze záruky.
První spuštění a roční údržbu nechte provést zákaznickou službou
Reflex.
• Údaje k výrobci, rok výroby, výrobní číslo a technické údaje zjistíte z
typového štítku resp. označení armatur. Dbejte prosím na to, aby provozní
parametry pro zajištění teploty a tlaku nebyly překročeny nebo
nedosaženy.
• Přístroj je dodáván s konektorem (napájecí zdroj) a smí být připojen jen k
uzemněné zásuvce s ochranným kontaktem.
6.1 Podmínky montáže
6.1.1 Kontrola stavu při dodání
Přístroj je před expedicí pečlivě kontrolován a zabalen. Poškození během
přepravy nemohou být vyloučena.
Postupujte následovně:
1. Jakmile je zboží doručeno, dodávku zkontrolujte.
• Ohledně úplnosti.
• Ohledně možných poškození v důsledku přepravy.
2. Dokumentujte škody.
3. Kontaktujte přepravce, abyste mohli reklamovat škody.
6.2 Přípravy
• Místem montáže musí být nezamrzavý a dobře větraný prostor, chráněný
před zaplavením.
• Dodržujte dostatečnou vzdálenost přístroje ke stěně.
• Přístroj musí být přístupný pro údržbu, montáž a demontáž.
6.3 Provedení
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
• Zajistěte beznapěťovou montáž potrubních přípojek přístroje k zařízení
bez chvění.
• V případě potřeby zajistěte opěru potrubí nebo přístrojů.
Namontuje přístroj k systému zařízení.
Při montáži postupujte takto:
1. Položte odpovídající přípojku sítě pitné vody k přístroji.
– Dbejte na to, aby nedocházelo ke stagnaci v oběhu vody.
2. Položte výchozí vedení od přístroje k systému zařízení.
– Zvolte odpovídající rozměr (délka / průměr) pro výchozí vedení
přístroje.
– Dbejte na to, aby pokles tlaku v tomto vedení byl v každém
provozním stavu < 0,3 bar.
3. Po položení vedení pečlivě vypláchněte.
– Zabrání se tak škodám způsobeným nečistotami.
4. Dbejte na správný směr toku v přístroji.
– Dbejte na označení směru toku na krytu armatury.
5. Namontujte přístroj mezi přípojku sítě pitné vody a výstupní vedení k
systému zařízení.
– Použijte dodané připojovací šroubení.
6. Namontujte odpadní potrubí s dostatečným rozměrem (délka / průměr) k
přístroji.
– Při připojování trychtýře k odpadnímu systému dbejte na to, aby byla
dodržena platná norma DIN EN 12056.
Proběhla montáž přístroje.
Upozornění!
Použijte filtr pitné vody dle DIN EN
13443 a zařízení vodoměru.
• Tím bude zajištěna trvalá a spolehlivá funkce.
Upozornění!
Při úpravě vody používejte zvláštní tlakový senzor.

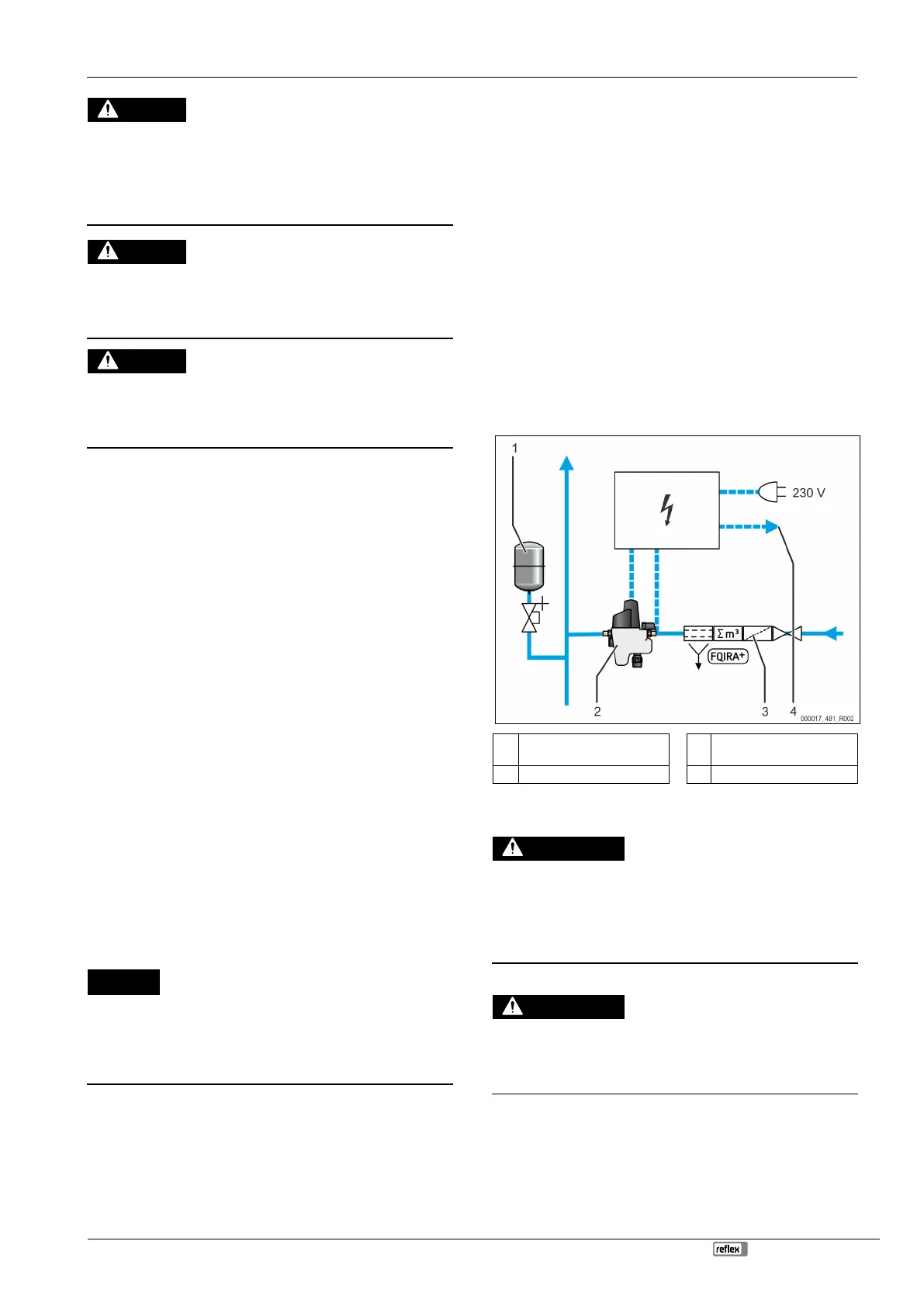

6.4 Schéma zapojení
1
Membránová- tlaková
expanzní nádoba
3 Kontaktní vodoměr
2 napájecí armatura Fillcontrol 4 souhrnná porucha
6.5 Elektrické připojení
Životu nebezpečná poranění způsobená zasažením elektrickým proudem.
Při kontaktu s díly vedoucími proud dochází k životu nebezpečným
poraněním.
• Ujistěte se, že zařízení, ve kterém je přístroj namontován, je bez napětí.
• Ujistěte se, že zařízení nemůže být opět zapnuto jinými osobami.
• Ujistěte se, že montážní práce na elektrickém připojení přístroje
provádí jen kvalifikovaní elektrikáři a dle elektrotechnických pravidel.
Životu nebezpečná poranění způsobená zasažením elektrickým proudem
Na částech základní desky přístroje může být i po vytažení síťové zástrčky ze
zdroje napětí 230 V.
• Před sejmutím krytů odpojte řízení přístroje zcela od zdroje napětí.
• Zkontroluje, zda je deska bez napětí.
Zdroj napětí přístroje je připraven ze závodu:
• Napájecí zdroj pro zásuvku.
• Konektor pro zdířku.
Elektrické propojení musí provádět odborník dle platných národních a místních
předpisů.
Ze strany stavby musí být pro připojení poskytnuta zásuvka s napětím 230 V.
