Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Svenska —
1. Demontera husets svarta plasthuv.
– Tryck in plasthuvens två spärrar och lyft av huven uppåt.
2. Stick in kontakten i jackuttaget.
3. Montera plasthuven.
– Plasthuvens två spärrar måste haka i.
4. Koppla in nätdelen.
– Efter ca 4 sekunder visas systemtrycket på displayen.
– LED-indikeringen ”Auto” (2) blinkar grönt som visuell signal.
5. Tryck in lägesknappen (5) i 4 sekunder.
– Lysdioden ”I” (3) blinkar i 0,5-sekunderstakt som visuell signal.
– Det på fabrik förinställda värdet för lägsta drifttryck ”P
0
” visas på
displayen.
6. Tryck på väljarknapparna (4) för att ställa in det erforderliga lägsta
drifttrycket ”P
0
”.
7. Tryck därefter ännu en gång på lägesknappen (5) för att bekräfta
inmatningen av lägsta drifttrycket ”P
0
”.
Inmatningen av lägsta drifttryck ”P
0
” är färdig.
Obs!
Vid behov kan påfyllningsautomatiken aktiveras i 3
seku
nder genom att
du trycker på lägesknappen (5).
• Lysdioden ”Auto” lyser genomgående grönt vid aktivering.
7.2.2 Ställa in tryckregulatorn
Enhetens tryckregulator är på fabrik inställd på 3,0 bar.
Inställningstrycket för enheten måste ställas in med tryckregulatorn.
– Inställningstryck minimum: lägsta drifttryck p
0
+ 0,5 bar
– Inställningstryck maximum: aktiveringstryck för säkerhetsventilen från
anläggningssystemet p
sv
- 0,5 bar.
Ställ in tryckregulatorn enligt följande:
1. Ta av enhetens isolering.
2. Kontrollera att ingångstrycket är minst 1,3 bar högre än det önskade lägsta
drifttrycket ”p
0
”.
3. Lås upp tryckinställningshandtaget genom att dra det nedåt.
4. Ställ in det erforderliga trycket.
– Utgångstrycket kan höjas genom att man vrider
tryckinställningshandtaget medurs och sänkas genom att man vrider
det moturs.
5. Montera en kontrollmanometer.
6. Avläs den valda inställningen direkt på kontrollmanometern, 4.2
"Översiktsframställning", 120.
7. Efter inställning av det erforderliga trycket skjuter du
tryckinställningshandtaget uppåt igen för att låsa.
8. Demontera kontrollmanometern.
Inställningen är färdig.
7.2.3 Fylla anläggningen med vatten
Fyll anläggningssystemet med färskvatten från tappvattennätet.
Gör så här:
1. Tryck och håll inne ned-knappen och tryck samtidigt, inom två sekunder,
tre gånger på upp-knappen på styrningens manöverpanel.
– Lysdioden ”III” (påfyllningstid) tänds och påfyllningen påbörjas.
2. Tryck två gånger på lägesknappen för att stoppa påfyllningen av
anläggningssystemet.
Lysdioden ”Auto” lyser grönt och påfyllningen av anläggningssystemet är färdig.
Under påfyllningen av anläggningssystemet hålls det inmatade fyllnadstrycket
(gångtidsövervakningen och cykelövervakningen är frånkopplade under denna
tid).
Obs!
Påfyllningen av anläggningen kan bara påbörjas om det inställda
ärtrycket är lägre än P
0
!
Obs!
Påfyllningen av anläggningssystemet avslutas automatiskt efter två
timmar.
Obs!
Om tiden för påfyllning av anläggningssystemet överskrids efter två
timmar avges ett felmeddelande.
8.3 "Felmeddelanden", 124.
7.2.4 Rengöra smutsfälla
Rengör smutsfällan med färskvatten efter påfyllningen av anläggningssystemet,
9 "Underhåll", 124.
8 Drift
8.1 Driftsätt
8.1.1 Automatdrift
I automatdrift övervakas eftermatningsprocessen av styrningen.

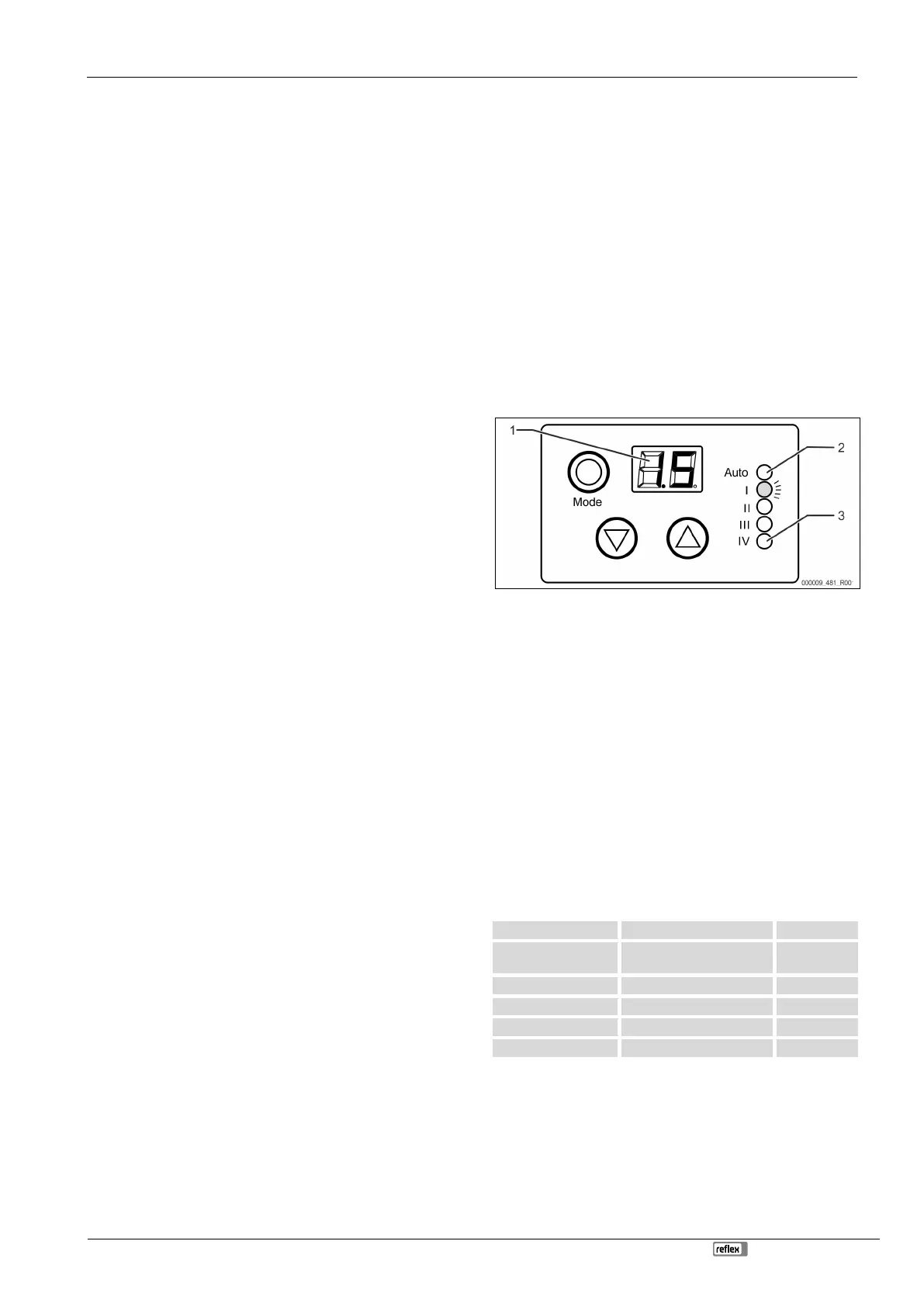

• Lysdioden ”Auto” (2) lyser grönt. På displayen (1) visas ärtrycket.
• Om börvärdet underskrids eftermatas färskvatten från tappvattennätet.
• Om det andra börvärdet överskrids kopplas eftermatningen från.
• Under eftermatningen lyser lysdioden ”Auto” (2) grönt och samtidigt
blinkar lysdioden ”IV” (3) rött som visuell signal.
Obs!
Eftermatningens gångtid och eftermatningscyklerna övervakas. Vid
överskridande låser enheten eftermatningen och ett motsvarande
felmeddelande aktiveras.
8.1.2 Nödstängningsfunktion
Vid spänningsbortfall utlöses nödstängningsfunktionen. Enheten stängs av:
• Motorkulventilen stängs via det inbyggda batteriet.
• Efter avslutat stängningsförlopp försörjs inte elektroniken längre från
batteriet.
– Inga fortsatta åtgärder är möjliga.
8.2 Fabriksinställningar i servicemenyn
Indikering 1 lysdiod "II" Påfyllningscykler 3 cykler
Indikering 2 lysdiod "III"
Påfyllningstid (första
påfyllning)
2 timmar
Indikering 3 LED "IV" Max. eftermatningstid 10 min
Indikering 4 Ljudsignal TILL
Indikering 5 Hysteresens stängningspunkt 0.3 bar
Indikering 6 Hysteresens öppningspunkt 0,1 bar
