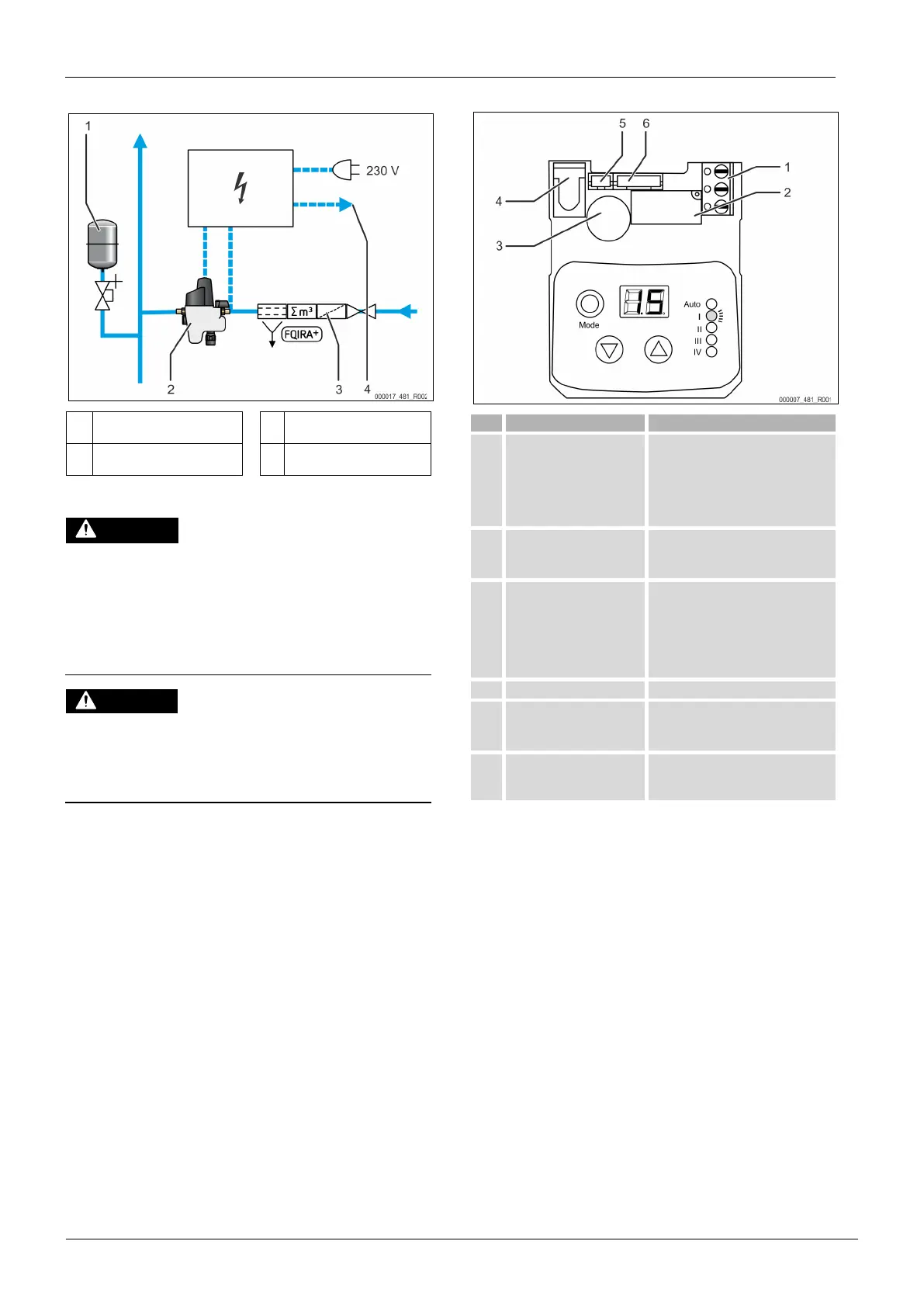

6.4 Schema de conexiuni
1
Vas de expansiune sub
presiune,-cu membrană
3 Apometru cu contact
2
Armătură de realimentare
Fillcontrol
4 Defecţiune colectivă
6.5 Conectarea electrică
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
La atingerea componentelor aflate sub tensiune se produc vătămări
corporale care pun în pericol viaţa.
• Asiguraţi-vă că instalaţia în care este montat echipamentul este scoasă
de sub tensiune.
• Asiguraţi-vă că instalaţia nu poate fi repornită de alte persoane.
• Asiguraţi-vă că lucrările de montaj la conexiunea electrică a
echipamentului sunt efectuate doar de către un electrician calificat,
conform regulilor electrotehnicii.
Vătămări corporale prin electrocutare, care pun în pericol viaţa
Componentele plăcuţei de circuite imprimate a echipamentului pot fi sub o
tensiune de 230 V chiar şi după ce ştecărul a fost scos din priză.
• Înainte de a îndepărta apărătorile, întrerupeţi complet alimentarea
electrică a unităţii de comandă a echipamentului.
• Verificaţi plăcuţa de circuite imprimate să fie scoasă de sub tensiune.
Alimentarea electrică a echipamentului este pregătită din fabrică:
• alimentator pentru priză.
• conector pentru mufa jack.
Cablarea electrică trebuie efectuată de către un specialist, conform prevederilor
naţionale şi locale aplicabile.
La locul utilizării trebuie să existe o priză cu o tensiune de alimentare de 230 de
volţi, pentru conectare.
6.5.1 Schema electrică
Alocare (de la stânga la dreapta)
1
Contact de semnalizare a
defecţiunilor fără potenţial
pentru transmisia la un
sistem de tehnică a clădirilor
/
Bornă 3 poli
• punte de comutaţie (în regim
normal de funcţionare punte
între 1+2, în caz de eroare 2+3)
• rădăcină
• comutator pentru inversarea
funcţiei comutatorului 1+2
2
Senzor presiune - conector
PH cu 3-poli
• alimentare senzor de presiune
• masă senzor de presiune
• semnal senzor de presiune
3 Motor,
microîntrerupător,
Baterie conector PH cu 6-poli
• pol+ baterie
• masă baterie
• masă motor
• alimentare motor
• microîntrerupător
• microîntrerupător
4 Transmiţător de semnal
5
Senzor presiune - conector
PH cu 3-poli
• alimentare senzor de presiune
• masă senzor de presiune
• semnal senzor de presiune
6
Regleta de conexiuni a
robinetului cu bilă, cu motor,
integrat
7 Prima punere în funcţiune
Indicaţie!
Confirmaţi efectuarea competentă a montajului din punct de vedere
tehnic şi punerea în funcţiune în certificatul de montaj şi punere în
funcţiune. Aceasta
este o condiţie esenţială pentru a beneficia de
Apelaţi la Serviciul de Asistenţă pentru Clienţi Reflex pentru a
efectua prima punere în funcţiune şi întreţinerea anuală.
7.1 Condiţii obligatorii pentru punerea în funcţiune
• S-a realizat montajul echipamentului.
• Sunt montate racordurile pentru sistemul instalaţiei şi pentru reţeaua de
apă potabilă
• S-au montat toate elementele de blocare pentru sistemul instalaţiei şi
pentru reţeaua de apă potabilă.
• Conexiunea electrică s-a efectuat conform prevederilor naţionale şi locale
aplicabile.
• Ţevile către echipament sunt clătite şi curăţate de impurităţi şi de
reziduurile rezultate în urma de sudurii.
• S-a realizat racordul pâlniei de evacuare la sistemul de apă uzată conform
prevederilor standardului DIN EN 12056.
• S-a montat manometrul furnizat la reductorul de presiune.
