42 — Português Fillcontrol Plus Compact — 03.05.2022 - Rev. D
7.2.1 Introduzir a pressão de serviço mínima no comando
Introduzir o valor da pressão de serviço mínima "P0" no controlador.

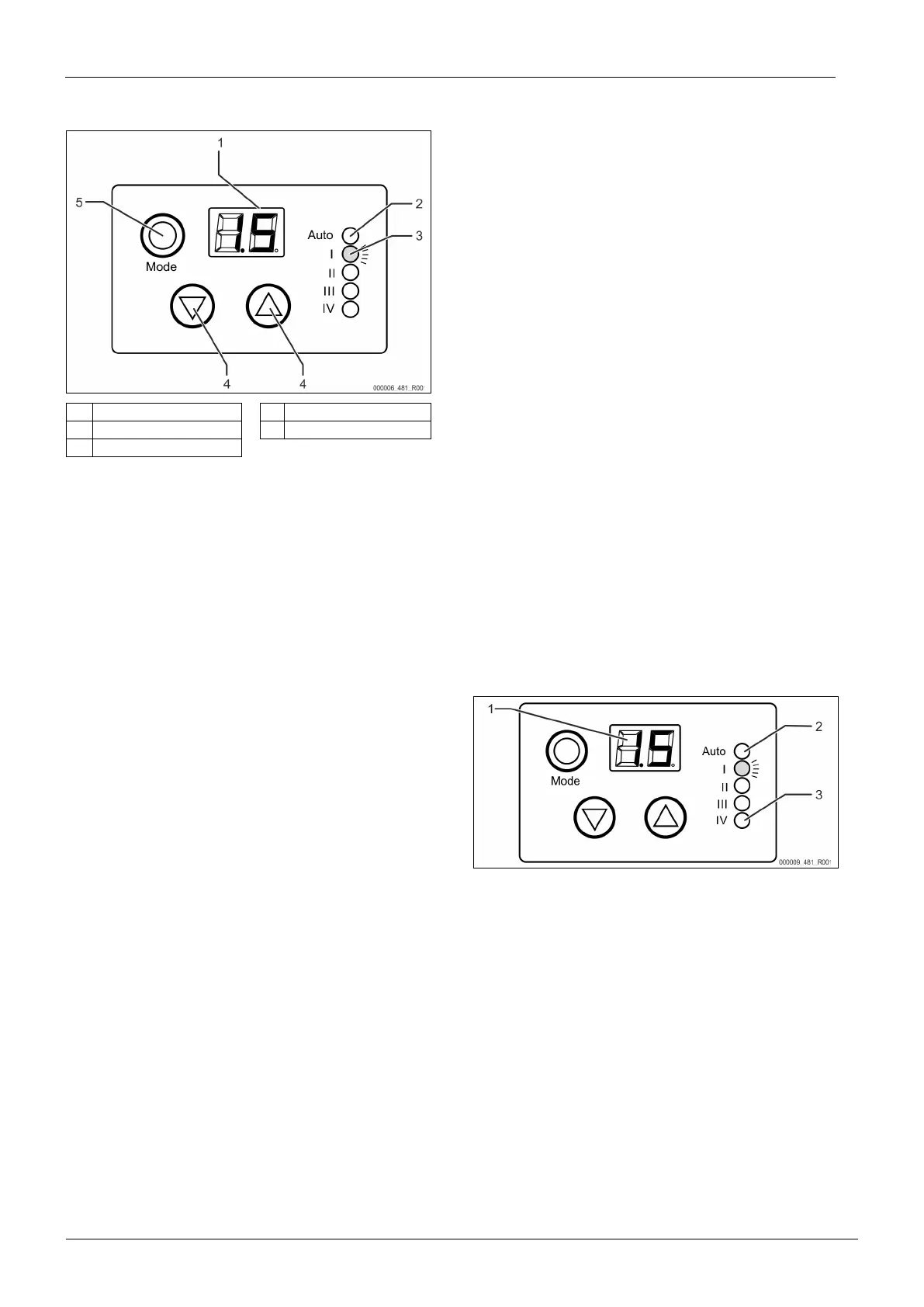

1 Visor 4 Teclas de direção
2 LED "Auto" 5 Tecla "Mode"
3 LED de estado (I-IV)
1. Desmontar a tampa de plástico preta do aparelho.
– Pressionar as linguetas de ambos os lados da tampa de plástico e
levantá-la.
2. Ligar a ficha no conector jack fêmea.
3. Montar a tampa de plástico.
– As linguetas de ambos os lados da tampa de plástico têm de
encaixar.
4. Ligar a fonte de alimentação.
– Após aprox. 4 segundos, é apresentada a pressão do sistema no visor.
– O indicador LED "Auto" (2) pisca a verde como sinal visual.
5. Premir a tecla "Mode" (5) durante, pelo menos, 4 segundos.
– O LED "I" (3) pisca com uma cadência de 0,5 segundos como sinal
visual.
– O valor predefinido de fábrica para a pressão de serviço mínima "P
0
"
é indicado no visor.
6. Premir as teclas de direção (4) para ajustar a pressão de serviço
mínima "P
0
" necessária.
7. Em seguida, premir novamente a tecla "Mode" (5) para confirmar a
introdução da pressão de serviço mínima "P
0
".
A introdução da pressão de serviço mínima "P
0
" está concluída.
Nota!
Caso necessário, pode ativar
-
se o sistema de reenchimento automático,
premindo a tecla "Mode"
(5) durante 3 segundos.
O LED "Auto" fica permanentemente aceso com luz verde, em
7.2.2 Ajustar o redutor de pressão
O redutor de pressão do aparelho vem ajustado de fábrica para 3,0 bar.
A pressão de ajuste para o aparelho tem de ser ajustada com o redutor de
pressão.
– Pressão de ajuste mínima: pressão de serviço mínima p
0
+ 0,5 bar
– Pressão de ajuste máxima: pressão de reação da válvula de segurança do
sistema da instalação p
sv
– 0,5 bar.
Ajustar o redutor de pressão como se segue:
1. Remover o isolamento do aparelho.
2. Assegurar que a pressão de entrada é pelo menos 1,3 bar superior à
pressão de serviço mínima "p
0
" desejada.
3. Desbloquear o manípulo de ajuste da pressão, puxando-o para baixo.
4. Ajustar a pressão necessária.
– A pressão de saída pode ser aumentada, rodando o manípulo no
sentido dos ponteiros do relógio, e diminuída, rodando o manípulo
no sentido contrário ao dos ponteiros do relógio.
5. Instalar um manómetro de controlo.
6. Consultar diretamente no manómetro de controlo o ajuste selecionado,
4.2 "Visão geral", 39.
7. Após o ajuste da pressão necessária, empurrar novamente o manípulo para
cima para o bloquear.
8. Desinstalar o manómetro de controlo.
O ajuste está concluído.
7.2.3 Encher o sistema com água
Encher o sistema com água da rede de água potável.
Proceder como se segue:
1. Premir continuamente a tecla "Para baixo" e simultaneamente, no espaço
de dois segundos, três vezes a tecla "Para cima" no painel de comando do
controlador.
– O LED "III" (tempo de enchimento) acende-se e o enchimento é
iniciado.
2. Para parar o enchimento do sistema, premir duas vezes a tecla "Mode".
O LED "Auto" acende-se a verde e o enchimento do sistema está concluído.
Durante o enchimento do sistema, a pressão de enchimento introduzida é
mantida (a monitorização das horas de serviço e a monitorização dos ciclos são
desligadas durante este período).
Nota!
O enchimento do sistema só pode ser iniciado, se a pressão real ajustada
for inferior a P
0
!
Nota!
O enchimento do sistema termina automaticamente após duas horas.
Nota!
Se o tempo de enchimento do sistema for excedido após duas horas, é
emitida uma mensagem de falha.
Nota!
A respeito da mensagem de falha,
8.3 "Mensagens de erro", 43.
7.2.4 Limpar o filtro de sujidade
Limpar o filtro de sujidade após o enchimento do sistema da instalação com
água fresca, 9 "Manutenção", 43.
8 Operação
8.1 Modos operacionais
8.1.1 Modo automático
No modo automático, o controlador monitoriza o processo de reposição.
• O LED "Auto" (2) acende-se com luz verde. No visor (1) é indicada a pressão
real.
• Se a pressão descer abaixo do valor nominal, é reposta água da rede de
água potável.
• Quando o segundo valor nominal é ultrapassado, a reposição é desligada.
• Durante a reposição, o LED "Auto" (2) acende-se a verde e o LED "IV" (3)
pisca, simultaneamente, a vermelho como sinal visual.
Nota!
As horas de serviço da reposição e os ciclos de reposição são
monitorizados. Caso os valores sejam excedidos, o
aparelho bloqueia a
reposição e emite uma mensagem de falha correspondente.
8.1.2 Função de fecho de emergência
No caso de ocorrer um corte de energia, é ativada a função de fecho de
emergência. O aparelho é desligado:
• A válvula esférica motorizada é fechada com a ajuda da pilha integrada.
• Após a conclusão do processo de fecho, o sistema eletrónico deixa de ser
alimentado pela pilha.
– Não é possível realizar mais ações.
