Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Français —

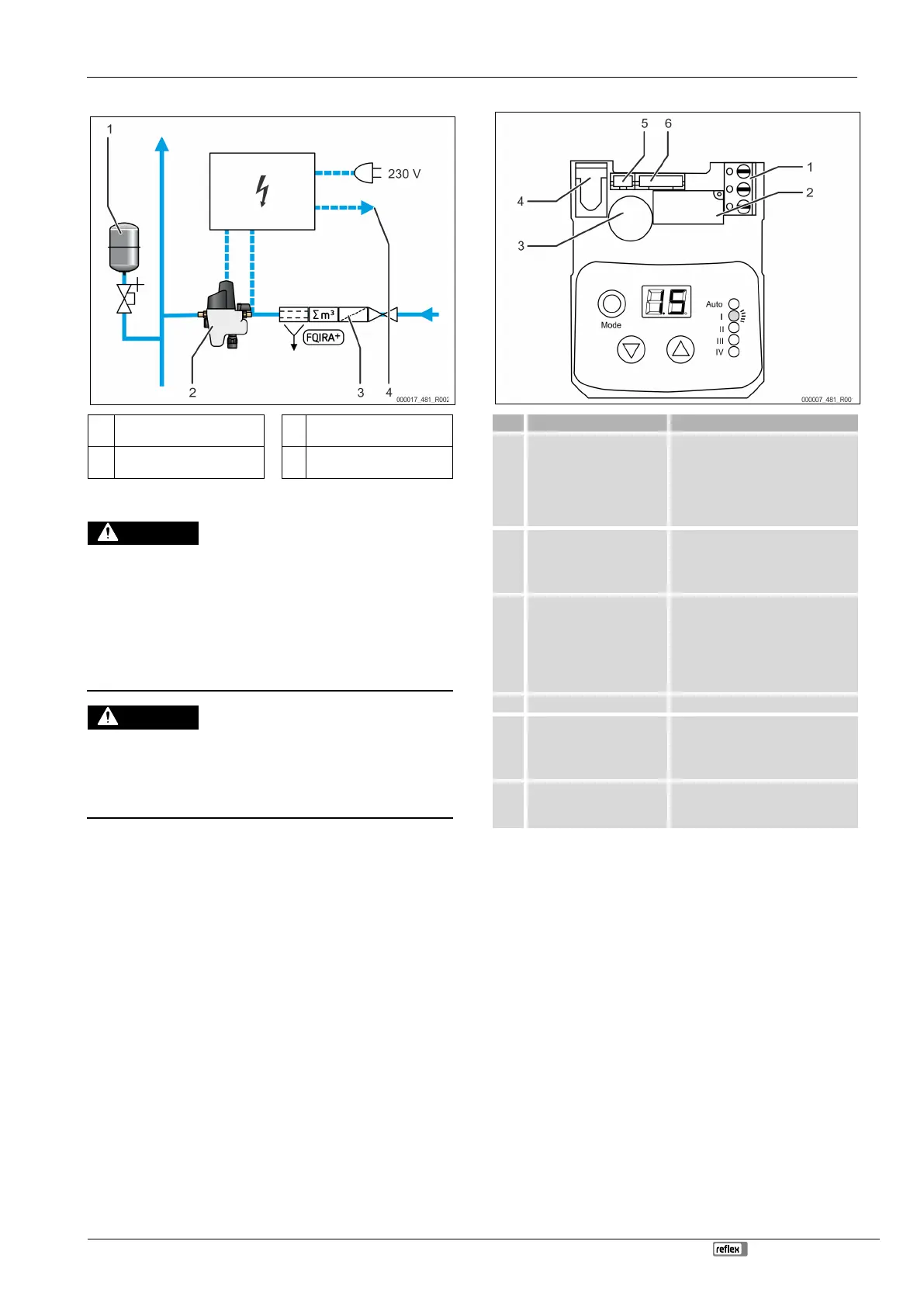

6.4 Schéma de connexion
1
Vase d’expansion de pression
à membrane
3 Compteur d’eau à impulsions
2
Robinet de réalimentation
Fillcontrol
4 Défaut collectif
6.5 Raccordement électrique
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
• S’assurer que l’installation dans laquelle l’appareil est monté est hors
tension.
• S’assurer que l’installation ne peut pas être remise en marche par
d’autres personnes.
• Les travaux de montage sur le raccordement électrique de l’appareil
sont strictement réservés à un électricien qualifié et doivent être
réalisés conformément aux règles électrotechniques.
Danger de blessures mortelles par choc électrique
Même après avoir débranché la fiche de secteur, certains composants de la
carte de l’appareil peuvent rester sous tension 230 V.
• Avant de retirer les couvercles, débranchez complètement la
commande de l’appareil de l’alimentation électrique.
• S’assurer que la carte est hors tension.
La tension d’alimentation est préparée en usine :
• Alimentation électrique pour prise secteur.
• Connecteur pour fiche à clipser.
Le câblage électrique doit être réalisé par un spécialiste conformément aux
consignes nationales et locales en vigueur.
Une prise électrique avec une tension d’alimentation 230 volts doit être installée
sur site en vue du raccordement.
6.5.1 Schéma des bornes
Occupation (de gauche à droite)
1
Contact de défaut sans
potentiel pour la
transmission à un système
de domotique central /
Bornier à 3 pôles
• Connexion amovible (entre 1 et 2
en fonctionnement normal, entre
2 et 3 en cas d’erreur)
• Source
• Commutateur de fonction de
l’interrupteur 1+2
2
Capteur de pression -
Connecteur PH à 3 pôles
• Alimentation du capteur de
pression
• Masse du capteur de pression
• Signal du capteur de pression
3 Moteur,
Minirupteur,
Pile - Connecteur PH à
6 pôles
• Pôle + de la pile
• Masse de la pile
• Masse du moteur
• Alimentation du moteur
• Minirupteur
• Minirupteur
4 Générateur de signaux
5
Capteur de pression -
Connecteur PH à 3 pôles
• Alimentation du capteur de
pression
• Masse du capteur de pression
• Signal du capteur de pression
6
Borne de la fiche du robinet
à boisseau sphérique
motorisé intégré
7 Première mise en service
Remarque !
Confirmez le montage et la mise en service dans les règles de l’art sur le
certificat de montage et de mise en service. Cette
condition doit être
remplie afin de pouvoir recourir à la garantie.
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
7.1 Conditions préalables pour la mise en service
• Le montage de l’appareil est terminé.
• Les raccords à l’installation et au réseau d’eau potable sont établis
• Tous les sectionnements vers l’installation et vers le réseau d’eau potable
sont établis.
• Le raccordement électrique est réalisé conformément aux prescriptions
nationales et locales en vigueur.
• Les conduites de l’appareil sont rincées et exemptes de salissures et de
résidus de soudage.
• Le raccordement de la trémie d’évacuation au système d’eaux usées est
établi conformément à la norme DIN EN 12056 en vigueur.
• Le manomètre est installé sur le réducteur de pression.
