34 — Español Fillcontrol Plus Compact — 03.05.2022 - Rev. D
7.2.4 Limpiar el colector de suciedad
Limpie el colector de suciedad tras el llenado del sistema de la instalación con
agua corriente, 9 "Mantenimiento", 34.
8 Funcionamiento
8.1 Modos operativos
8.1.1 Modo automático

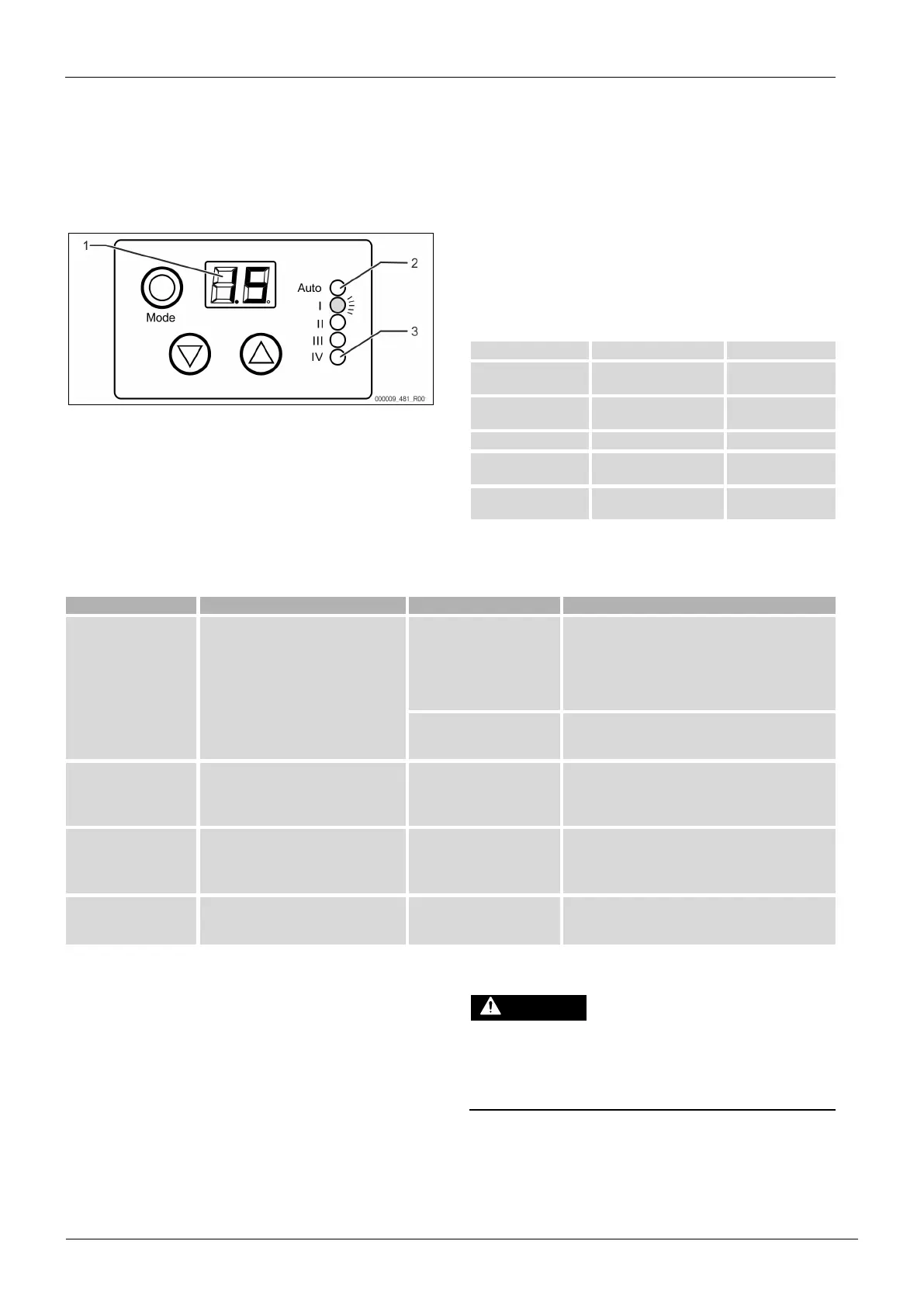

En el modo automático, el control supervisa el proceso de realimentación.
• El LED «Auto» (2) se ilumina en verde. En la pantalla (1) se muestra la
presión real.
• En caso de no alcanzarse el valor nominal se realimenta agua corriente de
la red de agua potable.
• En caso de excederse el segundo valor nominal se desconecta la
realimentación.
• Durante la realimentación se ilumina en verde el LED «Auto» (2) y
simultáneamente parpadea en rojo el LED «IV» (3) como señal visual.
¡Nota!
El tiempo de ejecución de la
realimentación y los ciclos de
realimentación se supervisan. En caso de excederse, el dispositivo
bloquea la realimentación y se activa el correspondiente mensaje de
avería.
8.1.2 Función de cierre de emergencia
En caso de una caída de tensión, se dispara la función de cierre de emergencia. El
dispositivo se desconecta:
• La llave esférica para motor se cierra mediante la batería incorporada.
• Tras finalizar el proceso de cierre, el sistema electrónico no sigue
alimentándose a través de la batería.
– No pueden llevarse a cabo más acciones.
8.2 Ajustes de fábrica en el menú de servicio
Indicación 1 LED «II» Ciclos de rellenado 3 ciclos
Indicación 2 LED «III»
Tiempo de llenado (primer
llenado)
2 horas
Indicación 3 LED «IV»
Tiempo máx. de
realimentación
10 min
Indicación 4 Señal acústica ON
Indicación 5
Punto de cierre de la
histéresis
0,3 bar
Indicación 6
Punto de apertura de la
histéresis
0,1 bar
8.3 Mensajes de avería
Localización/solución de fallos
E1 «Auto» parpadea en
rojo
• Tiempo de realimentación excedido
• Ciclos de realimentación excedidos
La realimentación se ejecuta
durante más de 10 min.
• Buscar y solucionar la fuga en la red
• Comprobar el ajuste del manorreductor
• Confirmar el fallo (pulsar durante 3 seg. la tecla
«Mode»)
• En caso de utilizar un tratamiento de agua debe
montarse el sensor de presión externo «reflex FE»
Los 2 ciclos de realimentación
máx. en una hora se han
excedido.
• Buscar y solucionar la fuga en la red
• Comprobar el ajuste del manorreductor
E2 «Auto» parpadea en
rojo
• Tiempo de ejecución al llenar la
instalación excedido
La instalación se ha llenado
durante más de 2 horas.
• Comprobar el ajuste del manorreductor
• Buscar y solucionar la fuga en la red
• Confirmar el fallo (pulsar durante 3 seg. la tecla
«Mode»)
E3 «Auto» parpadea en
rojo
• Ninguna señal de presión correcta
• El motor no alcanza la posición cero
• Fallo de sistema interno (ROM)
• Fallo de sistema interno (EE)
• Servicio de atención al cliente Reflex
E4 «Auto» parpadea en
rojo
• La batería está vacía La batería está descargada. • Cambiar la batería
• Confirmar el fallo (pulsar durante 3 seg. la tecla
«Mode»)
Ejemplo de un mensaje de avería: Exceso del tiempo de rellenado
Al realimentar la instalación con agua de la red de agua potable, una vez
transcurrido el tiempo de rellenado no se ha alcanzado la presión de llenado de
la instalación ajustado.
• El LED «Auto» parpadea en rojo como señal visual.
• En la pantalla se muestra el código ER «E1».
– Se emite una señal de advertencia acústica.
Proceda como sigue:
1. Localice la avería.
2. Solucione la avería.
3. Pulse la tecla Mode durante 3 segundos como mínimo.
– El mensaje de fallo se confirma.
9 Mantenimiento
La salida de medio caliente puede causar quemaduras.
• Mantenga una distancia suficiente respecto al medio que fluye hacia el
exterior.
• Utilice equipamiento de protección personal adecuado (guantes y
