Reflex Fillcontrol Plus Compact Original Operating Manual

Beschrijving van het toestel
96 — Nederlands Fillcontrol Plus Compact — 03.05.2022 - Rev. D
4 Beschrijving van het toestel
4.1 Beschrijving
Het apparaat maakt een gecontroleerde en veilige vulling en bijvulling van
verwarmings- en koelwatersystemen met vers water uit het drinkwaternet
mogelijk, met inachtneming van DIN EN 1717. De geïntegreerde
systeemscheiding “BA” (volgens DIN EN 12729) voorkomt dat installatiewater
terugstroomt vanuit het verwarmings- en koelwatersysteem naar het
drinkwaternet. Het apparaat is gecertificeerd volgens DIN EN 12828 voor de
aansluiting tussen het drinkwaternet en verwarmings- en koelwatersystemen.

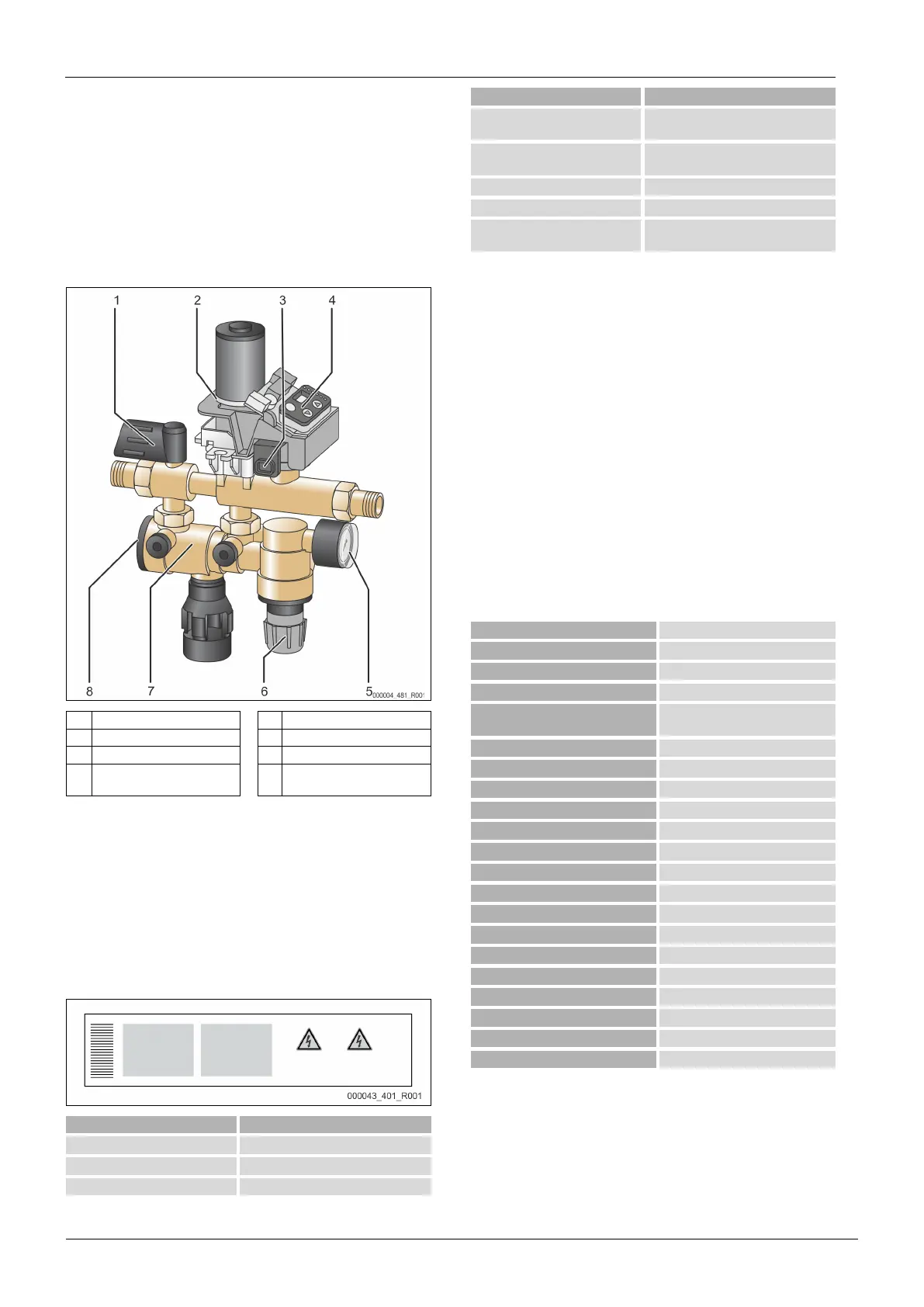

4.2 Overzicht
1 Afsluiting 5 Manometer
2 Motorkogelklep 6 Drukreduceerder
3 Druksensor 7 Systeemscheider
4 Besturing/bedieningspaneel 8
Sluiting van de
systeemscheiding
Het apparaat bestaat uit een afsluitarmatuur, een systeemscheiding, een
vuilvanger, een druksensor, een motorkogelklep, een drukreduceerder met
regelmanometer en een besturing. Het instelbereik van de drukreduceerder is
tussen 0,5 en 5 bar.
De behuizing bestaat uit geperste messing. De inwendige delen en de
afvoertrechter bestaan uit hoogwaardige kunststof en elastomeren (EPDM).
4.3 Identificatie
4.3.1 Typeplaatje
Op het typeplaatje is informatie aangegeven over fabrikant, bouwjaar,
fabricagenummer en de technische gegevens.
Informatie op het typeplaatje
Uitleg
Type Naam van het apparaat
Serial No. Serienummer
Min. / max. allowable pressure PS Minimaal/maximaal toelaatbare druk
Informatie op het typeplaatje
Uitleg
Max. allowable flow temperature of
system
Maximaal toelaatbare
aanvoertemperatuur van het systeem
Min. / max. working temperature
TS
Min. / max. bedrijfstemperatuur (TS)
Year of manufacture Jaar van fabricage
Max. system pressure Max. systeemdruk
Min. operating pressure set up on
site
Minimale bedrijfsdruk ter plaatse
ingesteld
4.4 Levering
De levering wordt beschreven op de leverbon en de inhoud wordt op de
verpakking aangegeven.
Basisuitrusting voor de bijvulapparatuur:
• Apparaat
• Bedieningshandleiding
• Voedingseenheid
• Aansluitschroefkoppeling
• Manometer
4.5 Optionele uitrusting
De volgende optionele uitrusting is beschikbaar voor het apparaat:
• Contactwatermeter "FQIRA+".
• Ontharden met Reflex "Fillsoft".
• Druksensor Reflex "FE"

Opmerking!
Met de extra uitrusting worden aparte bedieningshandleidingen
geleverd.
5 Technische gegevens
Toegestane omgevingstemperatuur > 0 – 45 °C
Beschermingsklasse IP 54
Geluidsniveau 55 dB
Elektrisch vermogen 350 W
Elektrische aansluiting
230 V/ 50 Hz (2 m aansluitkabel met
voedingseenheid en stekker)
Afzekering 4 A
Gewicht 3,0 kg
Hoogte 304 mm
Breedte 240 mm
Diepte 91 mm
Aansluiting inlaat RP ½“
Aansluiting uitlaat RP ½“
Bijvulvermogen ≤ 500 l/uur
Max. inlaatdruk 10 bar
Min. toevoerdruk P
0
+ 1,3 bar
Max. transportdruk ≤ 1,5 bar
Toegestane bedrijfsoverdruk 10 bar
Toegestane bedrijfstemperatuur
70 °C
Debietmedium Drinkwater
Toel. min. bedrijfsdruk p
0
1 - 4,5 bar (1,5 bar vooringesteld)
Uitgangsdruk (drukreduceerder) 0,5 - 5 bar (3,0 bar vooringesteld)
Potentiaalvrije uitgang (wisselcontact) voor verzamelstoringsmelding, max.
contactbelasting 230 V, 2 A
