İlk işletime alma
Fillcontrol Plus Compact — 03.05.2022 - Rev. D Türk —
157
6.5 Elektrik bağlantısı
TEHLİKE
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol
açabilecek yaralanmalar meydana gelebilir.
• Cihazın monte edileceği tesisin gerilimsiz olmasına dikkat edin.
• Tesisin başka kişiler tarafından tekrar çalıştırılamayacağından emin
olun.
• Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir
elektrik teknisyeni tarafından ve elektro teknik kurallar doğrultusunda
yapılmasını sağlayın.
TEHLİKE
Elektrik çarpması nedeniyle hayati tehlikeye yol açabilecek yaralanmalar
Cihaza ait devre kartının parçalarında şebeke fişinin gerilim beslemesinden
çekilmesinden sonra da 230 V seviyesinde gerilim bulunabilir.
• Kapakların çıkarılmasından önce cihazın kumandasını tamamen gerilim
beslemesinden ayırın.
• Devre kartının gerilimsiz olup olmadığını kontrol edin.
Cihazın gerilim beslemesi fabrika tesliminde hazırlanmıştır:
• Priz için şebeke parçası.
• Priz fişi için fiş.
Elektrik kabloları, bir uzman tarafından geçerli ulusal ve yerel yasalara uygun
şekilde döşenmelidir.
Bağlantı için 230 Volt gerilim beslemesine sahip bir priz, müşteri tarafından
sağlanmalıdır.

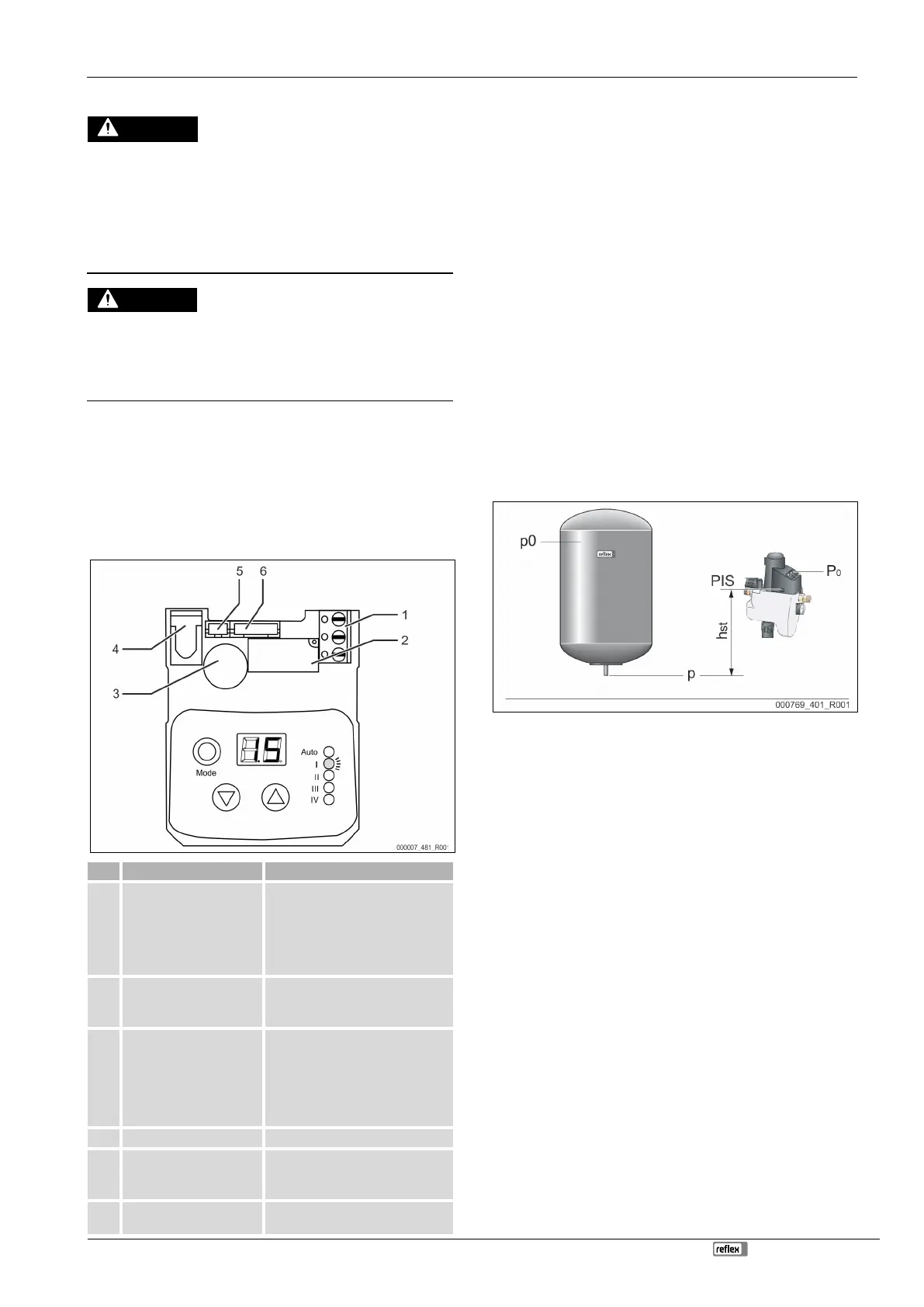

6.5.1 Terminal şeması
No.
Ad
Döşeme (soldan sağa doğru)
1
Bir bina yönetim
teknolojisine iletmek için
potansiyelsiz arıza bildirme
kontağı /
3 kutuplu terminal
• Açık bağlantı ucu (normal
işletimde köprü 1+2 arasında,
hatalı durumda 2+3 arasında)
• Kök
• 1+2 şalterinin fonksiyonunu
değiştirmek için seçici şalter
2
Basınç sensörü - PH
konektörü 3 kutuplu
• Basınç sensörü beslemesi
• Basınç sensörü topraklaması
• Basınç sensörü sinyali
3 Motor,
Mikro şalter,
Akü - PH konektörü 6
kutuplu
• +kutup akü
• Akü topraklaması
• Motor topraklaması
• Motor beslemesi
• Mikro şalter
• Mikro şalter
4 Sinyal verici
5
Basınç sensörü - PH
konektörü 3 kutuplu
• Basınç sensörü beslemesi
• Basınç sensörü topraklaması
• Basınç sensörü sinyali
6
Entegre motorlu küresel
vananın fiş terminali
7 İlk işletime alma

Bilgi!
Montaj ve işletime alma işlemlerinin usulüne uygun şekilde yapıldığını,
montaj ve işletime alma belgelerinde onaylayın. Garanti hakları için bu
ön koşuldur.
–
İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri
hizmetlerine yaptırın.
7.1 İşletime alma koşulları
• Cihazın montajı tamamlanmıştır.
• Tesis sistemi ve içme suyu şebekesi bağlantıları kurulmuştur.
• Tesis sistemine ve içme suyu şebekesine ait açma-kapama düzenekleri
kurulmuştur.
• Elektrik bağlantısı geçerli ulusal ve yerel mevzuat doğrultusunda
oluşturulmuştur.
• Cihaza giden boru hatları yıkandı ve kir ve kaynak kalıntılarından arındırıldı.
• Tahliye hunisinin atık su sistemine bağlantısı geçerli DIN EN 12056 normu
uyarınca oluşturuldu.
• İlaveli manometre basınç düşürücüye monte edildi.
7.2 Kumanda sistemi için P
0
asgari işletim basıncının tespiti
Asgari işletme basıncı "P
0
" membranlı bir basınç genleşme hazneli tesis sistemleri
için gerekir.
Cihaz için minimum işletme basıncını "P
0
" bulun:
• Cihaz membranlı basınç genleşme haznesiyle aynı seviyede (h
st
= 0)
kurulmuştur:
P
0
= p0
• Cihaz membranlı basınç genleşme haznesinden daha aşağıya kurulmuştur:
P
0
= p0 + h
st
/ 10
• Cihaz membranlı basınç genleşme haznesinden daha yükseğe
kurulmuştur:
P
0
= p0 - h
st
/ 10
P
0
Asgari işletme basıncı, bar
p0 Membranlı basınç genleşme haznesi ön basıncı, bar
h
st
statik yüksekliği, m

Bilgi!
Tesis sistemine temiz su takviyesi için doldurma basıncı aşağıdaki gibi
hesaplanır:
Doldurma basıncı ≥ P
0
+ 0,3 bar

Bilgi!
Planlama sırasında cihazın çalışma alanının basınç tutmanın çalışma
alanında "PA" başlangıç basıncı ve "PE" son basıncı arasında olmasına
dikkat edin.
