Reflex Fillcontrol Plus Compact Original Operating Manual

Tekniska data
120 — Svenska Fillcontrol Plus Compact — 03.05.2022 - Rev. D

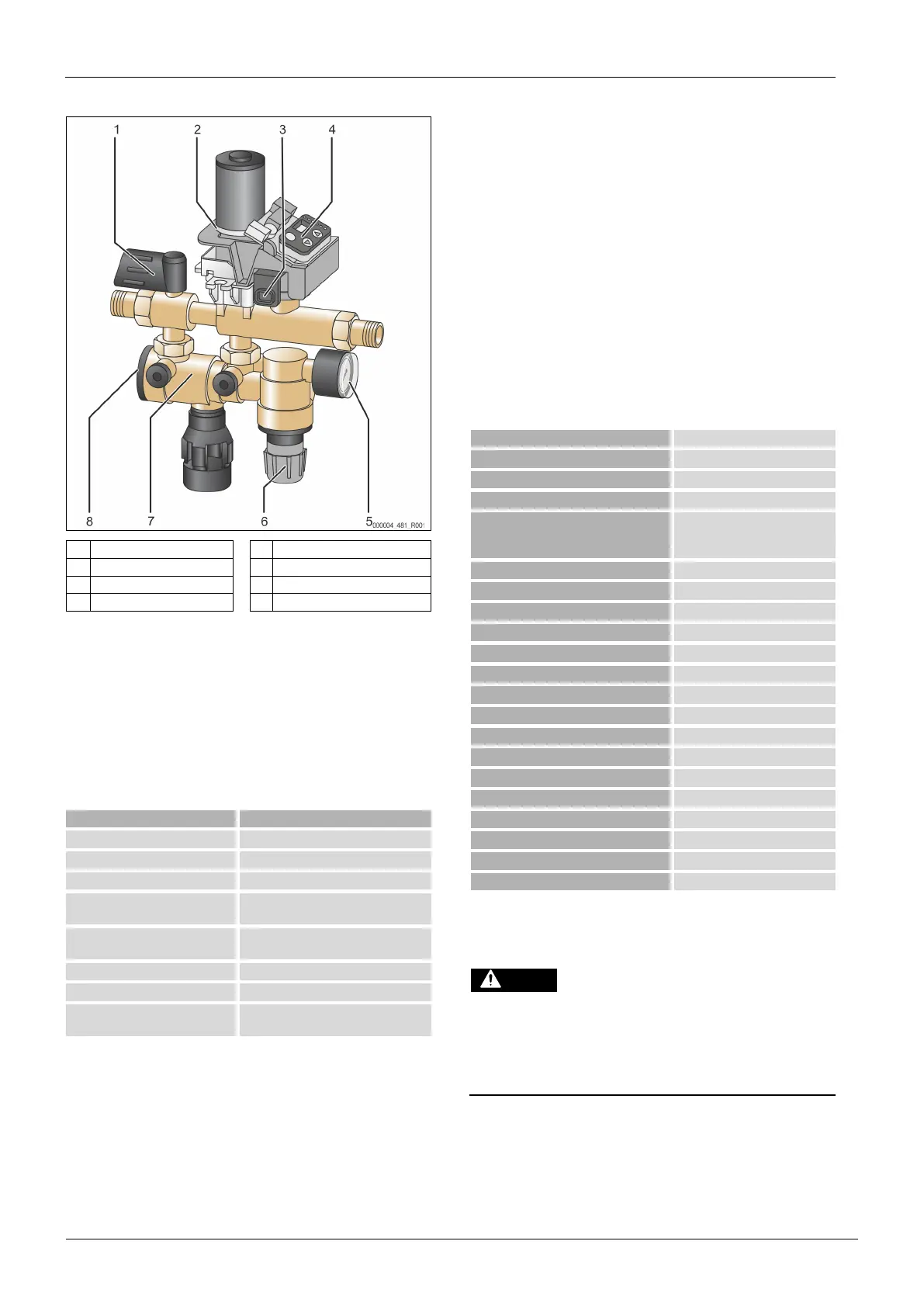

4.2 Översiktsframställning
1 Avspärrning 5 Manometer
2 Motorkulventil 6 Tryckregulator
3 Tryckgivare 7 Systemavskiljare
4 Styrning/manöverpanel 8 Förslutning till systemavskiljaren
Enheten består av en spärrarmatur, en systemavskiljare, en smutsfångare, en
trycksensor, en motorkulventil, en tryckregulator med kontrollmanometer samt
en styrning. Tryckregulatorns inställningsområde ligger mellan 0,5 och 5 bar.
Huset består av pressmässing. Innerdelarna och avloppstratten består av
högkvalitativ plast och elastomer (EPDM).
4.3 Identifikation
4.3.1 Typskylt
På typskylten finns uppgifter om tillverkare, tillverkningsår, tillverkningsnummer
samt tekniska data.
Text på typskylten
Betydelse
Type Enhetsbeteckning
Serial No. Serienummer
Min. / max. allowable pressure PS Minimalt/maximalt tillåtet tryck
Max. allowable flow temperature of
system
Maximalt tillåten
framledningstemperatur i systemet
Min. / max. working temperature
TS
Min./max. drifttemperatur (TS)
Year of manufacture Tillverkningsår
Max. system pressure
Max. systemtryck
Min. operating pressure set up on
site
Lägsta drifttryck inställt på plats
4.4 Leveransomfång
Leveransomfånget beskrivs på följesedeln och innehållet visas på förpackningen.
Grundutrustning till eftermatningsarmaturen:
• Enheten
• Driftsinstruktioner
• Nätdel
• Anslutningsförskruvning
• Manometer
4.5 Extrautrustning som tillval
Följande tillvalsutrustning finns att få till enheten:
• Kontaktvattenmätare ”FQIRA+”.
• Avhärdning med Reflex ”Fillsoft”.
• Tryckgivare Reflex ”FE”

Obs!
Det levereras separata bruksanvisningar till tillvalsutrustningen.
5 Tekniska data
Tillåten omgivningstemperatur > 0 – 45 °C
Skyddsklass IP 54
Ljudnivå 55 dB
Elektrisk effekt 350 W
Elanslutning
230 V/50 Hz (2 m
anslutningskabel med nätdel och
stickkontakt)
Säkring 4 A
Vikt 3,0 kg
Höjd 304 mm
Bredd 240 mm
Djup 91 mm
Anslutning inlopp
RP ½”
Anslutning utlopp RP ½”
Eftermatningskapacitet ≤ 500 l/h
Max. tilloppstryck 10 bar
Min. tilloppstryck P
0
+ 1,3 bar
Max. matartryck ≤ 1,5 bar
Tillåtet driftövertryck 10 bar
Tillåten drifttemperatur 70 °C
Genomströmningsmedium Tappvatten
Till. min. drifttryck p
0
1–4,5 bar (1,5 bar förinställt)
Utgångstryck (tryckregulator) 0,5–5 bar (3,0 bar förinställt)
Potentialfri utgång (växlare) för summafelmeddelande, max. kontaktbelastning
230 V, 2 A
6 Montering
FARA
Livsfarliga skador genom elektrisk stöt.
Livsfarliga skador vid kontakt med strömförande delar.
• Kontrollera att anläggningen som enheten monteras i är kopplad
spänningslös.
• Kontrollera att anläggningen inte kan återinkopplas av andra personer.
• Kontrollera att monteringsarbeten på enhetens elanslutning endast
utförs av behörig elektriker och enligt elektrotekniska föreskrifter.
