Reflex Fillcontrol Plus Compact Original Operating Manual

Tekniske data
112 — Norsk Fillcontrol Plus Compact — 03.05.2022 - Rev. D

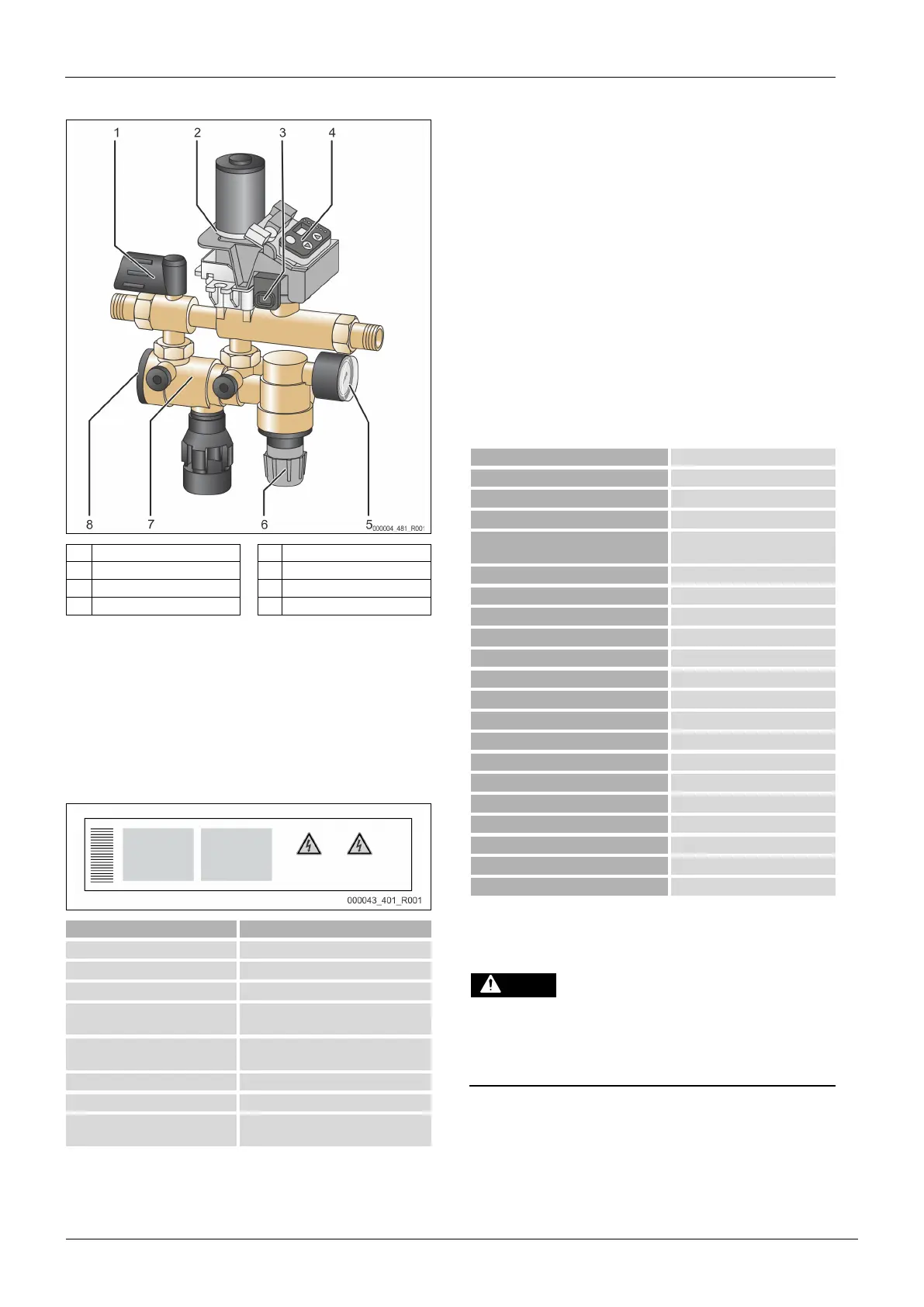

4.2 Oversiktsvisning
1 Sperring 5 Manometer
2 Motorkulekran 6 Trykkreduksjon
3 Trykksensor 7 Systemskiller
4 Styring/betjeningsfelt 8 Lukking av systemskiller
Apparatet består av en avsperringsarmatur, en systemskille, en smussfanger, en
trykksensor, en motorkuleventil, en trykkreduksjon med kontrollmanometer og
en styring. Innstillingsområdet til trykkreduksjonen ligger mellom 0,5 og 5 bar.
Kapslingen består av pressmessing. De innvendige delene og avløpstrakten
består av kvalitetsplast og elastomer (EPDM).
4.3 Identifikasjon
4.3.1 Typeskilt
På typeskiltet finner du opplysninger om produsent, byggeår,
produksjonsnummer samt de tekniske dataene.
Påføring på typeskiltet
Betydning
Type Enhetsbetegnelse
Serial No. Serienummer
Min. / max. allowable pressure PS Minimum / maksimum tillatt trykk
Max. allowable flow temperature of
system
Maksium tillatt tilførselstemperatur i
systemet
Min. / max. working temperature
TS
Min. / maks. driftstemperatur (TS)
Year of manufacture Byggeår
Max. system pressure Maks. systemtrykk
Min. operating pressure set up on
site
Min. driftstrykk stilles inn på
anleggssiden
4.4 Leveringsomfang
Leveringsomfanget er beskrevet på pakkseddelen, og innholdet vises på pakken.
Grunnutrustning for ettermatearmatur:
• Apparatet
• Bruksanvisning
• Nettdel
• Tilkoblingskobling
• Manometer
4.5 Valgfritt tilleggsutstyr
Følgende tilleggsutstyr kan fås til enheten:
• Kontaktvannteller "FQIRA+".
• Avherding med Reflex "Fillsoft".
• Trykksensor Reflex "FE"

Merk!
Det leveres ut separate bruksanvisninger sammen med tilleggsutstyret.
5 Tekniske data
Tillatt omgivelsestemperatur > 0 – 45 °C
Kapslingsgrad IP 54
Lydtrykknivå 55 dB
Elektrisk effekt 350 W
Elektrisk tilkobling
230 V/ 50 Hz (2 m tilkoblingskabel
med nettdel og støpsel)
Sikring 4 A
vekt 3,0 kg
høyde 304 mm
bredde 240 mm
dybde 91 mm
tilkobling innløp RP ½"
tilkobling utløp RP ½"
Ettermatingseffekt ≤ 500 l/t
maks. innløpstrykk 10 bar
Min. tilløpstrykk P
0
+ 1,3 bar
Maks. pumpetrykk ≤ 1,5 bar
Tillatt driftsovertrykk 10 bar
Tillatt driftstemperatur 70 °C
Gjennomstrømningsmedium Drikkevann
Till. min. driftstrykk P
0
1–4,5 bar (1,5 bar forinnstilt)
Utgangstrykk (trykkreduksjon) 0,5–5 bar (3,0 bar forinnstilt)
Potensialfri utgang (veksler) for samlet feilmelding, maks. kontaktbelastning
230 V, 2 A
6 Montasje
FARE
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
• Sørg for at anlegget som apparatet monteres i er koblet spenningsfritt.
• Sørg for at anlegget ikke kan slås på igjen av andre personer.
• Sørg for at kun elektrikere utfører montasjearbeid på den elektriske
tilkoblingen til enheten og at det gjøres iht. elektrotekniske regler.
