Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Magyar —
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen
forró víz vagy nyomás alatt álló gőz áramlik ki.
• Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
• Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
Égési sérülés veszélye a forró felületek miatt
A fűtési berendezés felületei felforrósodhatnak és égési sérüléseket
okozhatnak a bőrön.
• Viseljünk védőkesztyűt.
• Tegyük ki a készülék közelébe a megfelelő figyelmeztető utasításokat.
Sérülésveszély leesés vagy ütés miatt
A szerelés során a leesés vagy a berendezésrészekkel való ütközés
zúzódásokat okozhat.
• Viseljünk személyes védőfelszerelést (fejvédőt, védőruházatot,
védőkesztyűt, biztonsági lábbelit).
Tudnivaló!
Igazoljuk a szakszerű szerelést és beüzemelést a szerelési, üzembe
helyezési és karbantartási igazolással. Ez a jótállási igények feltétele.
A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
• A gyártó, gyártási év, gyártási szám adatait és műszaki adatokat a
típustábla, ill. a szerelvényen lévő jelölések tartalmazzák. Vegyük
figyelembe, hogy nem szabad se lefele, se felfele eltérni a hőmérséklet és
nyomás biztosításának üzemi paramétereitől.
• A készüléket egy csatlakozódugóval (tápegységgel) szállítjuk ki, és csak
földelt érintésvédett dugaszoló aljzathoz szabad csatlakoztatni.
6.1 Szerelési feltételek
6.1.1 A szállítási állapot ellenőrzése
A készüléket kiszállítás előtt gondosan ellenőrizzük és becsomagoljuk. Nem lehet
kizárni, hogy szállítás közben ne sérüljön meg.
Az alábbiak szerint járjunk el:
1. Az áru beérkezése után ellenőrizzük a szállítmányt.
• teljességre.
• szállítás közben megsérült-e.
2. Dokumentáljuk a károkat.
3. Vegyük fel a kapcsolatot a szállítóval és reklamáljuk a kárt.
6.2 Előkészítések
• A beszerelési helynek fagymentesnek és jól szellőztetett helyiségnek kell
lennie, amely áradással szemben védett.
• Tartsuk be a megfelelő távolságot a készülék és a fal között.
• A készülék a karbantartáshoz, szereléshez és leszerelés legyen szabadon
hozzáférhető.
6.3 Elvégzése
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés szerelvényeinek csatlakoztatása további
igénybevételnek teheti ki az készüléket.
• Biztosítsuk, hogy a készülék berendezéshez vezető csőcsatlakozásait
terhelés- és rezgésmentesen (nyomatékmentesen) szereljük.
• Szükség esetén gondoskodjunk a csővezetékek vagy szerelvények
Szereljük a készüléket a berendezésrendszerre.
Az alábbiak szerint történjen a szerelés:
1. Fektessük a megfelelő csatlakozóvezetéket az ivóvízhálózattól a
készülékhez.
– Vegyük figyelembe, hogy ne keletkezzen leállás a vízkörforgásban.
2. Fektessük le a kimeneti vezetéket a készüléktől a berendezésrendszerig.
– Ügyeljünk a készülék kimeneti vezetékének méretére
(hossz/átmérő).
– Ügyeljünk arra, hogy a nyomásveszteség ebben a vezetékben
bármilyen üzemállapotban < 0,3 bar legyen.
3. A vezetékeket fektetés után alaposan öblítsük át.
– Így elkerülhetjük a szennyeződés okozta sérüléseket.
4. Vegyük figyelembe a készülék megfelelő folyási irányát.
– Vegyük figyelembe a szerelvény készülékházán a folyási irány
megjelölését.
5. Szereljük a készüléket az ivóvízhálózat csatlakozóvezetéke és a
berendezésrendszerhez vezető kimeneti vezeték közé.
– Használjuk a csomagban található csatlakozó csavarzatot.
6. Megfelelő méretű lefolyó vezetéket (hossz/átmérő) szereljünk a készülékre.
– Ha a tölcsért a lefolyó rendszerre csatlakoztatjuk, vegyük figyelembe,
hogy betartsuk az érvényes DIN EN 12056 szabványt.
A készülék összeszerelése befejeződött.
13443 szabványnak megfelelő ivóvízszűrőt és vízóra
• Így szavatolhatjuk, hogy sokáig kifogástalanul fog működni.
Tudnivaló!
A vízelőkészítő használata esetén alkalmazzunk még nyomásérzékelőt.

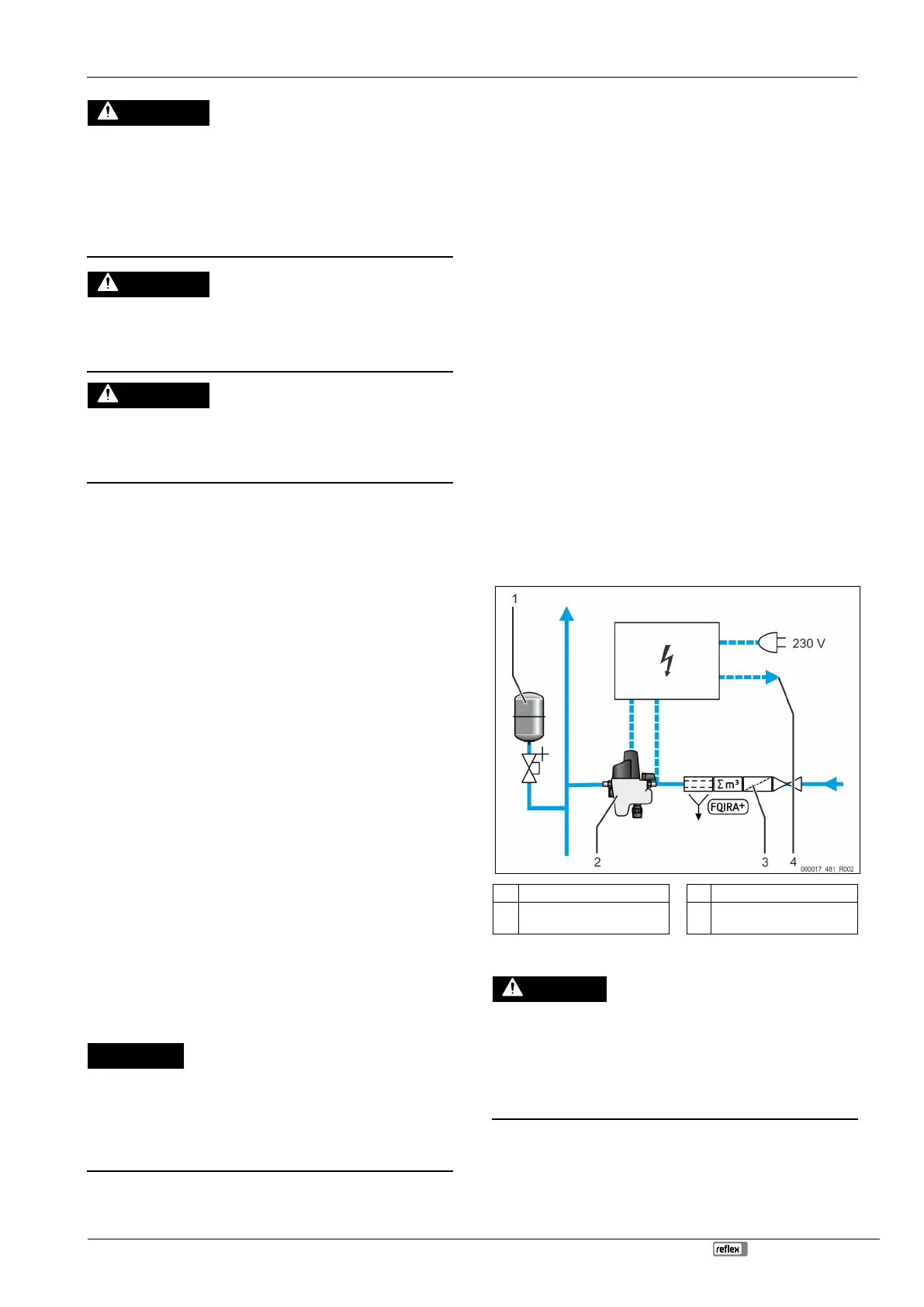

6.4 Kapcsolási terv
Membrános tágulási tartály
2
Fillcontrol utántöltő
szerelvény
4 Gyűjtő zavarüzenet
6.5 Elektromos csatlakozás
Életveszélyes sérülés áramütés miatt
A feszültség alatt álló komponensek megérintése életveszélyes sérüléseket
okoz.
• Győződjünk meg arról, hogy feszültségmentes az a berendezés,
amelybe beszereljük a készüléket.
• Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
• Győződjünk meg arról, hogy a készülék villamos csatlakozását csak
villanyszerelő szakember végezze az elektrotechnika szabályai szerint.
