Reflex Fillcontrol Plus Compact Original Operating Manual

Эксплуатация
140 — Русский
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
1. Демонтировать черный пластиковый кожух устройства.
– Вдавить двусторонние фиксаторы пластикового кожуха и
снять кожух вверх.
2. Вставить штекер в гнездо.
3. Смонтировать пластиковый кожух.
– Двусторонние фиксаторы пластикового кожуха должны
сработать.
4. Подключить блок питания.
– Прибл. через 4 секунды на дисплее появится системное
давление.
– СИД «Auto» (2) мигает зеленым цветом в качестве
визуального сигнала.
5. На 4 секунды нажать кнопку «Mode» (5).
– СИД «I» (3) мигает с периодичностью 0,5 секунд в качестве
визуального сигнала.
– Установленное производителем значение минимального
рабочего давления «P
0
» отображается на дисплее.
6. Для настройки нужного значения «P
0
» нажимать кнопки
навигации (4).
7. В завершение для подтверждения ввода значения «P
0
» еще раз
нажать кнопку «Mode» (5).
Ввод минимального рабочего давления «P
0
» завершен.

Указание!
При
необходимости нажатием кнопки «Mode» (5) можно на 3
секунды
активировать автоматику подпитки.
•
При активации СИД «Auto» горит, не мигая, зеленым
цветом
.
7.2.2 Настройка редуктора давления
По умолчанию редуктор давления устройства установлен на 3.0 бар.
Установочное давление устройства необходимо настраивать с
редуктором давления.
– Мин. установочное давление: минимальное рабочее давление
p
0
+ 0.5 бар
– Макс. установочное давление: Давление срабатывания
предохранительного клапана системы p
sv
– 0.5 бар.
Настройте редуктор давления следующим образом:
1. Снять изоляцию устройства.
2. Входное давление должно как минимум на 1,3 бар превышать
нужное минимальное рабочее давление «p
0
».
3. Потянув вниз, деблокировать рукоятку механизма настройки
давления.
4. Задать нужное давление.
– Выходное давление увеличивается при вращении
рукоятки по часовой стрелке и уменьшается при вращении
против часовой стрелки.
5. Смонтировать контрольный манометр.
6. Считать на контрольном манометре выбранную настройку,
 4.2 "Обзор",  136.
7. После настройки нужного давления заблокировать рукоятку
механизма настройки давления, сдвинув ее вверх.
8. Демонтировать контрольный манометр.
Настройка завершена.
7.2.3 Заполнение системы водой
Заполнить систему свежей водой из сети питьевого водоснабжения.
Действовать следующим образом:
1. Нажать и удерживать кнопку «вниз» на панели управления.
Одновременно с этим три раза в течение двух секунд нажать
кнопку «вверх».
– СИД «III» (время заполнения) включается, запускается
заполнение.
2. Дважды нажать кнопку «Mode» – заполнение системы будет
остановлено.
СИД «Auto» загорается зеленым цветом, заполнение системы
завершено.
Во время заполнения системы поддерживается заданное значение
наполнения (контроль времени работы и контроль циклов в этот
период отключены).

Указание!
Заполнение
системы запустится только при условии, что
настроенное фактическое давление меньше давления P
0
!

Указание!
Заполнение
системы автоматически завершается спустя два
часа.

Указание!
Если
время заполнения системы превышает два часа,
выводится сообщение о неисправности.

Указание!
См
. сообщение о неисправности,  8.3 "Сообщения о
неисправности",

141.
7.2.4 Чистка грязеуловителя
После заполнения системы свежей водой очистите грязеуловитель,
 9 "Техническое обслуживание",  141.
8 Эксплуатация
8.1 Режимы работы
8.1.1 Автоматический режим

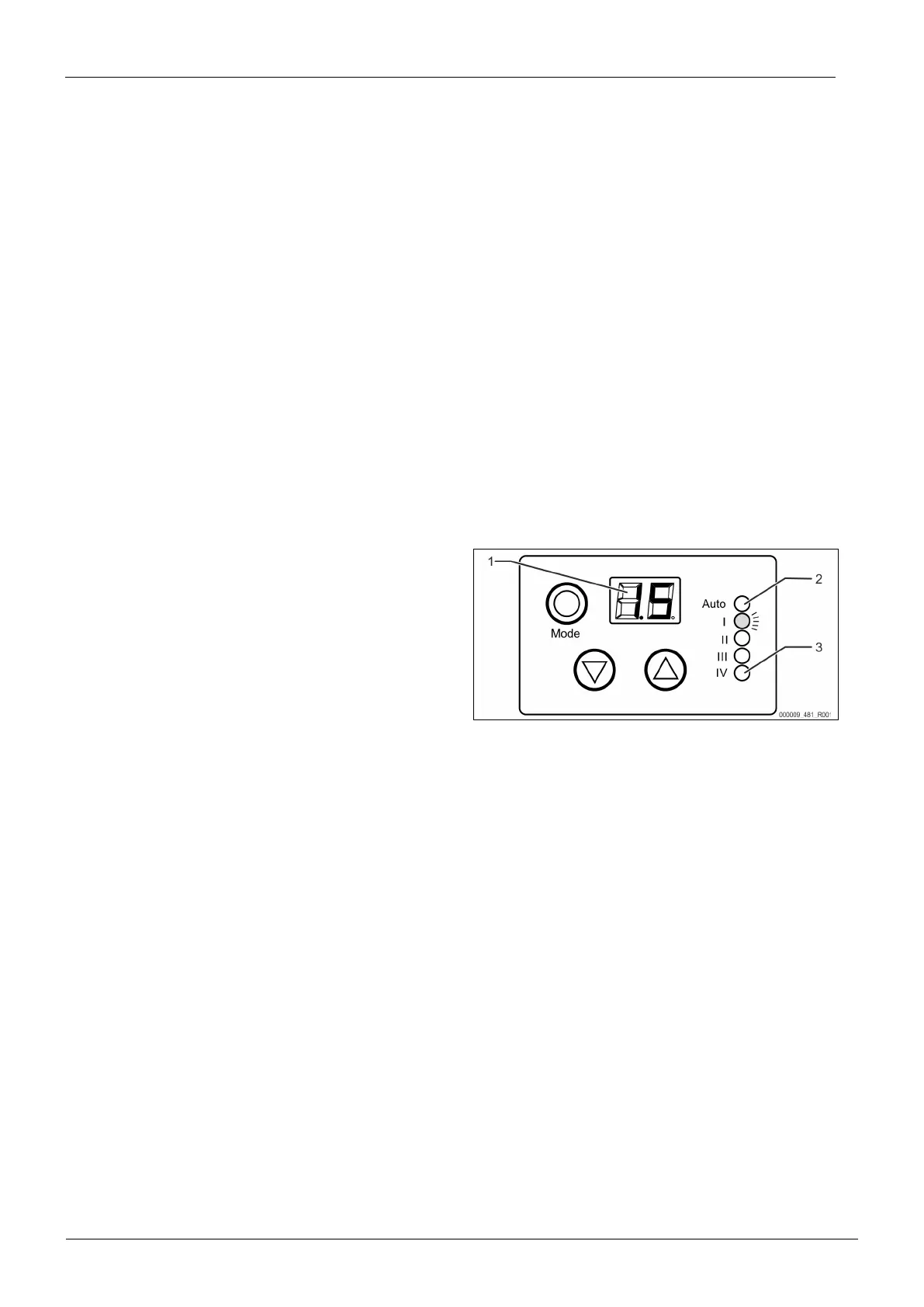

В автоматическом режиме система управления контролирует
процесс подпитки.
• СИД «Auto» (2) горит зеленым цветом. На дисплее (1)
отображается фактическое давление.
• При падении давления ниже заданного значения включается
подпитка водой из сети питьевого водоснабжения.
• В случае превышения второго заданного значения подпитка
отключается.
• Во время подпитки СИД «Auto» (2) горит зеленым цветом,
одновременно СИД «IV» (3) в качестве визуального сигнала
мигает красным цветом.

Указание!
Длительность
подпитки и циклы подпитки контролируются.
В
случае
превышения предельных значений устройство
блокирует
подпитку и выводит соответствующее сообщение
о неисправности.
8.1.2 Функция аварийного закрывания
При отказе электропитания срабатывает функция аварийного
закрывания. Устройство отключается:
• моторизованный шаровой кран закрывается с питанием от
встроенной батареи;
• по завершении процесса закрывания питание электроники от
батареи отключается.
– Дальнейшие действия невозможны.
