4 Descrição do aparelho
4.1 Descrição
O aparelho permite um enchimento e reposição controlados e em condições de
segurança, de acordo com as exigências da norma DIN EN 1717, de sistemas de
água de aquecimento e de arrefecimento com água da rede de água potável. O
separador do sistema integrado "BA" (em conformidade com a norma
DIN EN 12729) impede o refluxo da água dos sistemas de água de aquecimento e
de arrefecimento para a rede de água potável. O aparelho está aprovado para a
ligação entre a rede de água potável e os sistemas de água de aquecimento e de
arrefecimento, de acordo com a norma DIN EN 12828.
4.2 Visão geral

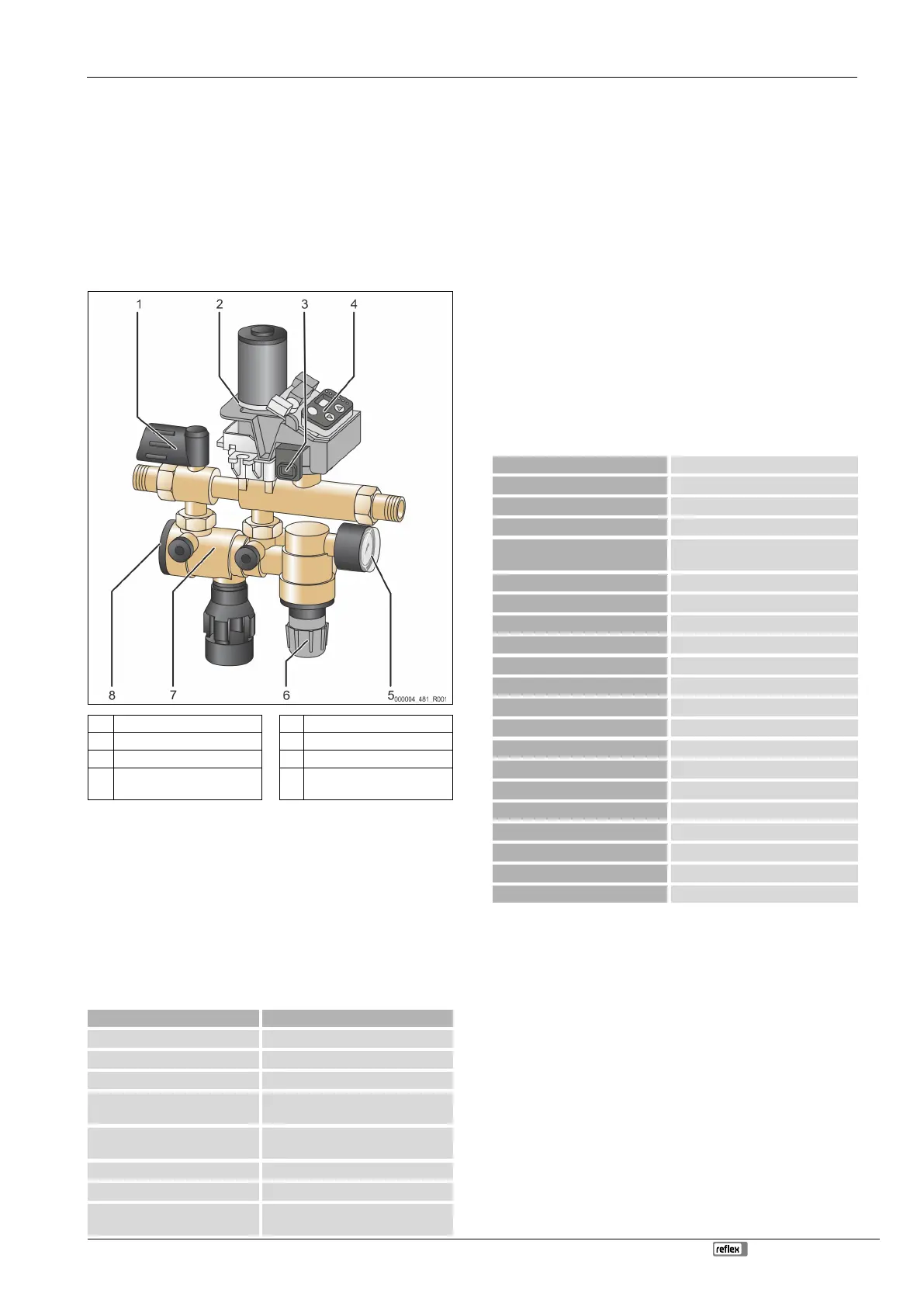

1 Dispositivo de corte 5 Manómetro
2 Válvula esférica motorizada 6 Redutor de pressão
3 Sensor de pressão 7 Separador do sistema
4
Controlador/painel de
comando
8
Tampa do separador do
sistema
O aparelho é composto por uma válvula de corte, um separador do sistema, um
filtro de impurezas, um sensor de pressão, uma válvula esférica motorizada, um
redutor de pressão com manómetro de controlo e um controlador. O intervalo de
ajuste do redutor de pressão situa-se entre 0,5 e 5 bar.
O invólucro é constituído por latão forjado. Os componentes internos e o funil de
descarga são constituídos por plástico de elevada qualidade e elastómero
(EPDM).
4.3 Identificação
4.3.1 Placa de características
A placa de características contém os dados relativos ao fabricante, ano de
construção, número de fabrico, assim como os dados técnicos.
Inscrição na placa de características
Serial No. Número de série
Min. / max. allowable pressure PS Pressão mínima/máxima admissível
Max. allowable flow temperature of
system
Temperatura de ida máxima admissível
do sistema
Min. / max. working temperature
TS
Temperatura de serviço mín. / máx. (TS)
Year of manufacture Ano de fabrico
Max. system pressure Pressão máx. do sistema
Min. operating pressure set up on
site
Pressão de serviço mínima ajustada em
obra
4.4 Itens incluídos no fornecimento
Os itens incluídos no fornecimento constam da guia de remessa, e o conteúdo é
indicado na embalagem.
Equipamento básico do acessório de reposição:
• Aparelho
• Manual de instruções
• Fonte de alimentação
• União roscada de ligação
• Manómetro
4.5 Equipamento opcional
Está disponível o seguinte equipamento opcional para o aparelho:
• Contador de água por contacto "FQIRA+".
• Sistema de descalcificação com Reflex "Fillsoft".
• Sensor de pressão Reflex "FE"
Nota!
O equipamento opcional é fornecido com manual de
instruções próprio.
5 Dados técnicos
Temperatura ambiente admissível > 0 – 45 °C
Tipo de proteção IP 54
Nível sonoro 55 dB
Potência elétrica 350 W
Ligação elétrica
230 V / 50 Hz (cabo de ligação de 2 m
com fonte de alimentação e ficha)
Proteção por fusível 4 A
Peso 3,0 kg
Altura 304 mm
Largura 240 mm
Profundidade 91 mm
Ligação de entrada RP ½"
Ligação de saída RP ½"
Capacidade de reposição ≤ 500 l/h
Pressão de alimentação máx. 10 bar
Pressão de alimentação mín. P
0
+ 1,3 bar
Pressão de descarga máx. ≤ 1,5 bar
Sobrepressão de serviço admissível 10 bar
Temperatura de serviço admissível 70 °C
Pressão de serviço mín. admissível p
0
1 - 4,5 bar (pré-ajuste: 1,5 bar)
Pressão de saída (redutor de pressão) 0,5 - 5 bar (pré-ajuste: 3,0 bar)
Saída sem potencial (contacto bidirecional) para falha coletiva, carga máx. sobre
o contacto 230 V, 2 A
