7.2.1 Minimálny prevádzkový tlak zadať do riadenia
Zadajte hodnotu minimálneho prevádzkového tlaku „P0“ do riadenia.

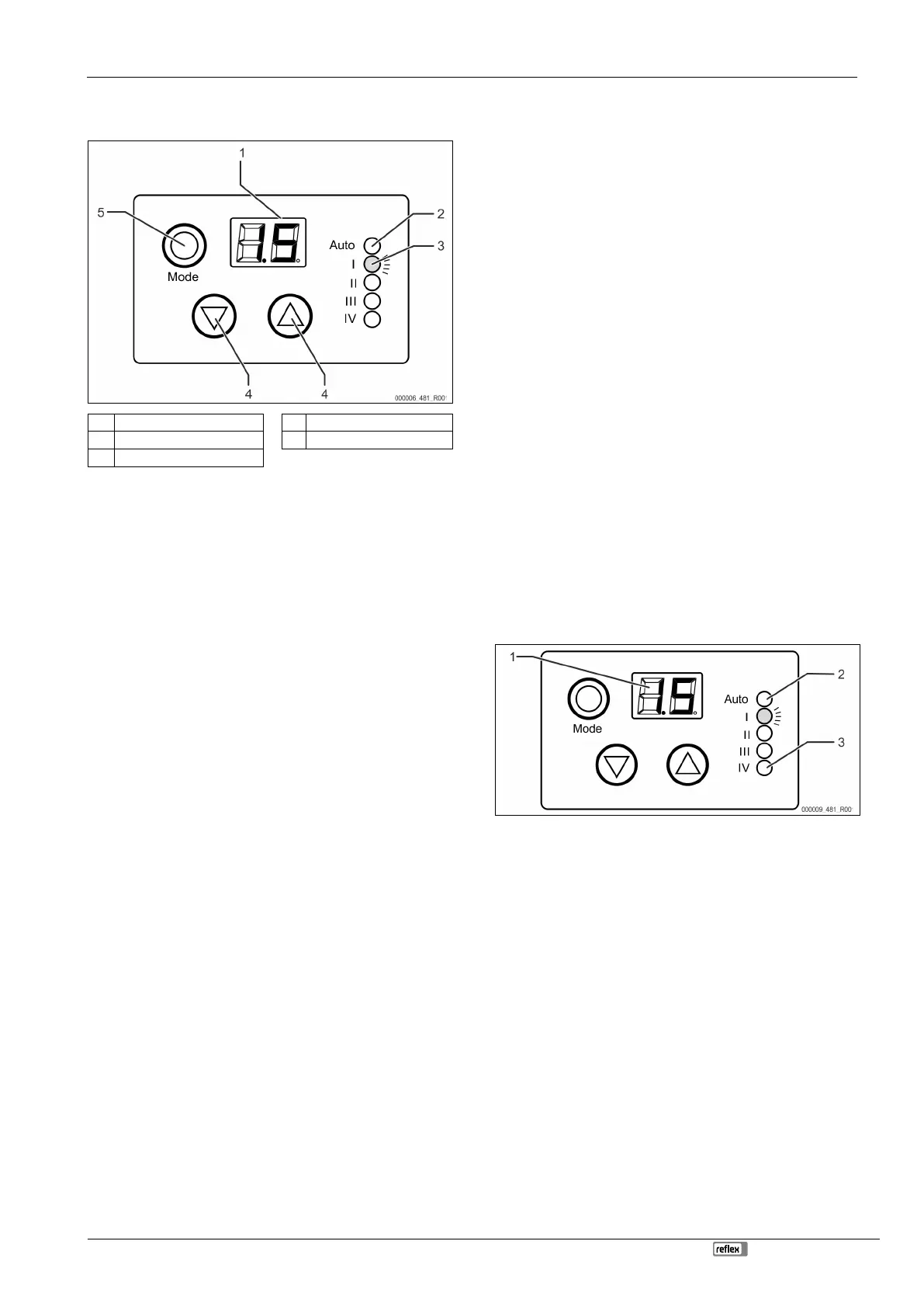

1 Displej 4 Tlačidlá prechodu
2 LED „Auto“ 5 Režim-Tlačidlo
3 Stav-LED´s (I-IV)
1. Demontujte čierny plastový príklop prístroja.
– Obojstranné aretácie plastového príklopu zatlačiť a príklop stiahnuť
smerom hore.
2. Zasuňte zástrčku do JACK zásuvky.
3. Namontujte plastový príklop.
– Obojstranné aretácie plastového príklopu musia zapadnúť.
4. Zasuňte sieťový diel.
– Po cca. 4 sekundách sa objaví na displeji systémový tlak.
– LED - displej „Auto“ (2) bliká zelenou farbou ako vizuálny signál.
5. Stlačte tlačidlo režim (5) na 4 sekundy.
– LED „I“ (3) bliká v 0.5 sekundovom rytme ako vizuálny signál.
– Z výroby prednastavená hodnota pre minimálny prevádzkový
tlak „P
0
“ sa zobrazí na displeji.
6. Stlačte tlačidlá voľby (4), aby ste nastavili potrebný minimálny
prevádzkový tlak „P
0
“.
7. Stlačte na záver ešte raz tlačidlo režim (5), aby ste potvrdili zadanie
minimálneho prevádzkového tlaku „P
0
“.
Zadanie minimálneho prevádzkového tlaku „P
0
“ je ukončené.
Upozornenie!
V prípade potreby sa môže aktivovať stlačením tlačidla „Režim“
(5)
dopĺňacia automatika na 3
sekundy.
• LED „Auto“ svieti pri aktivácii prechodne zeleno.
7.2.2 Nastavenie redukčného ventilu
Redukčný ventil prístroja je nastavený z výroby na 3.0 bar.
Nastavovací tlak pre prístroj sa musí nastaviť s redukčným ventilom.
– Nastavovací tlak Minimum: Minimálny prevádzkový tlak p
0
+ 0.5 bar
– Nastavovací tlak Maximum: Reakčný tlak poistného ventilu systému
zariadení p
sv
– 0.5 bar.
Nastavte redukčný ventil nasledovne:
1. Odstráňte izoláciu prístroja.
2. Zaistite, aby vstupný tlak bol minimálne 1.3 bar vyšší ako požadovaný
minimálny prevádzkový tlak „p
0
“.
3. Odblokujte nastavovaciu rukoväť tlaku stiahnutím.
4. Nastavte potrebný tlak.
– Výstupný tlak sa dá zvýšiť otáčaním nastavovacej rukoväte tlaku v
zmysle otáčania hodinových ručičiek alebo znížiť v protismere.
5. Namontujte skúšobný manometer.
6. Odčítajte priamo na skúšobnom manometri zvolené nastavenie, 4.2
"Prehľadné zobrazenie", 72.
7. Po nastavení potrebného tlaku posuňte nastavovaciu rukoväť tlaku k
zablokovaniu znova smerom hore.
8. Demontujte skúšobný manometer.
Nastavenie je ukončené.
7.2.3 Naplnenie zariadenie vodou
Naplňte systém zariadení s čerstvou vodou zo siete s pitnou vodou.
Postupujte nasledovne:
1. Stlačte a držte tlačidlo Dole a stlačte súčasne, v priebehu dvoch sekúnd, tri
krát tlačidlo Hore na ovládacom paneli riadenia.
– LED „III“ (doba plnenia) sa rozsvieti a spustí sa plnenie.
2. Stlačte dva krát tlačidlo „Režim“ a plnenie systému zariadení sa zastaví.
LED „Auto“ svieti zeleno a plnenie systému zariadení je ukončené.
Počas plnenia systému zariadení sa udržiava zadaný plniaci tlak (Monitorovanie
doby chodu a monitorovanie cyklov sú počas tohto času vypnuté).
Upozornenie!
Plnenie zariadenia sa dá spustiť len vtedy, keď je nastavený skutočný
tlak menší ako P
0
!
Upozornenie!
Plnenie systému zariadení končí automaticky po dvoch hodinách.
Upozornenie!
Ak sa prekročí čas plnenia systému zariadení po dvoch hodinách, tak
nasleduje poruchové hlásenie.
Upozornenie!
Pre poruchové hlásenie,
8.3 "Poruchové hlásenia", 76.
7.2.4 Vyčistite zachytávač nečistôt
Vyčistite zachytávač nečistôt po naplnení systému zariadení s čerstvou vodou,
9 "Údržba", 76.
8 Prevádzka
8.1 Prevádzkové režimy
8.1.1 Automatická prevádzka
V automatickej prevádzke monitoruje riadenie proces dopĺňania.
• LED „Auto“ (2) svieti zeleno. Na displeji (1) sa zobrazí skutočný tlak.
• Pri prekročení nadol menovitej hodnoty sa dopĺňa čerstvá voda zo siete s
pitnou vodou.
• Pri prekročení druhej menovitej hodnoty sa vypne dopĺňanie.
• Počas dopĺňania svieti LED „Auto“ (2) zeleno a súčasne bliká LED "IV" (3)
ako vizuálny signál červeno.
Upozornenie!
Doba chodu dopĺňania a cykl
y dopĺňania sa monitorujú. Pri prekročení
zablokuje prístroj dopĺňanie a aktivuje sa zodpovedajúce poruchové
hlásenie.
8.1.2 Funkcia núdzového zatvárania
Pri výpadku napätia sa spustí funkcia núdzového zatvárania. Prístroj sa vypne:
• Guľový kohút motora sa zavrie cez zabudovanú batériu.
• Po ukončení zatváracieho procesu sa viac elektronika nenapája pomocou
batérie.
– Tu nie sú možné žiadne ďalšie akcie.
