Первый ввод в
эксплуатацию
Fillcontrol Plus Compact03.05.2022 - Rev. D
Русский
139
Обозначение
Распределение (слева направо)
1
Беспотенциальный
сигнальный контакт
неисправности для
передачи сигнала в
систему управления
зданием /
Клемма 3-полюсная
Мостиковый контакт (в
нормальном режиме мост
между 1+2, при
неисправности мост между
2+3)
Основание
Переключатель для
перемены функции
выключателей
1+2
2
Датчик
давления
-
соединитель PH,
3-полюсный
Питание
датчика
давления
Масса датчика давления
Сигнал датчика давления
3
Двигатель,
микропереключатель,
Батарея - соединитель
PH, 6-полюсный
«+» батареи
Масса батареи
Масса двигателя
Питание двигателя
Микропереключатель
Микропереключатель
4
Датчик сигнала
5
Датчик
давления
-
соединитель PH,
3-полюсный
Питание датчика давления
Масса датчика давления
Сигнал
датчика
давления
6
Штекерная
клемма
встроенного шарового
крана
7 Первый ввод в эксплуатацию
Указание!
Надлежащее
проведение монтажа и ввода в эксплуатацию
должно
быть подтверждено в свидетельстве о монтаже и
вводе
в эксплуатацию. Без этого предоставление
гарантийных
услуг будет невозможным.
Первый ввод в эксплуатацию и ежегодное
техобслуживание следует поручать специалистам
заводской сервисной службы Reflex.
7.1 Условия для ввода в эксплуатацию
Выполнен монтаж устройства.
Выполнено подключение к системе и к сети питьевого
водоснабжения
Установлены все запорные органы к системе и к сети питьевого
водоснабжения.
Электрическое подключение выполнено по действующим
национальным и местным предписаниям.
Трубопроводы к устройству промыты и очищены от
загрязнений и продуктов сварочных работ.
Подключение сливной воронки к канализационной сети
выполнено согласно действующему стандарту DIN EN 12056.
Прилагаемый манометр смонтирован на редукторе давления.

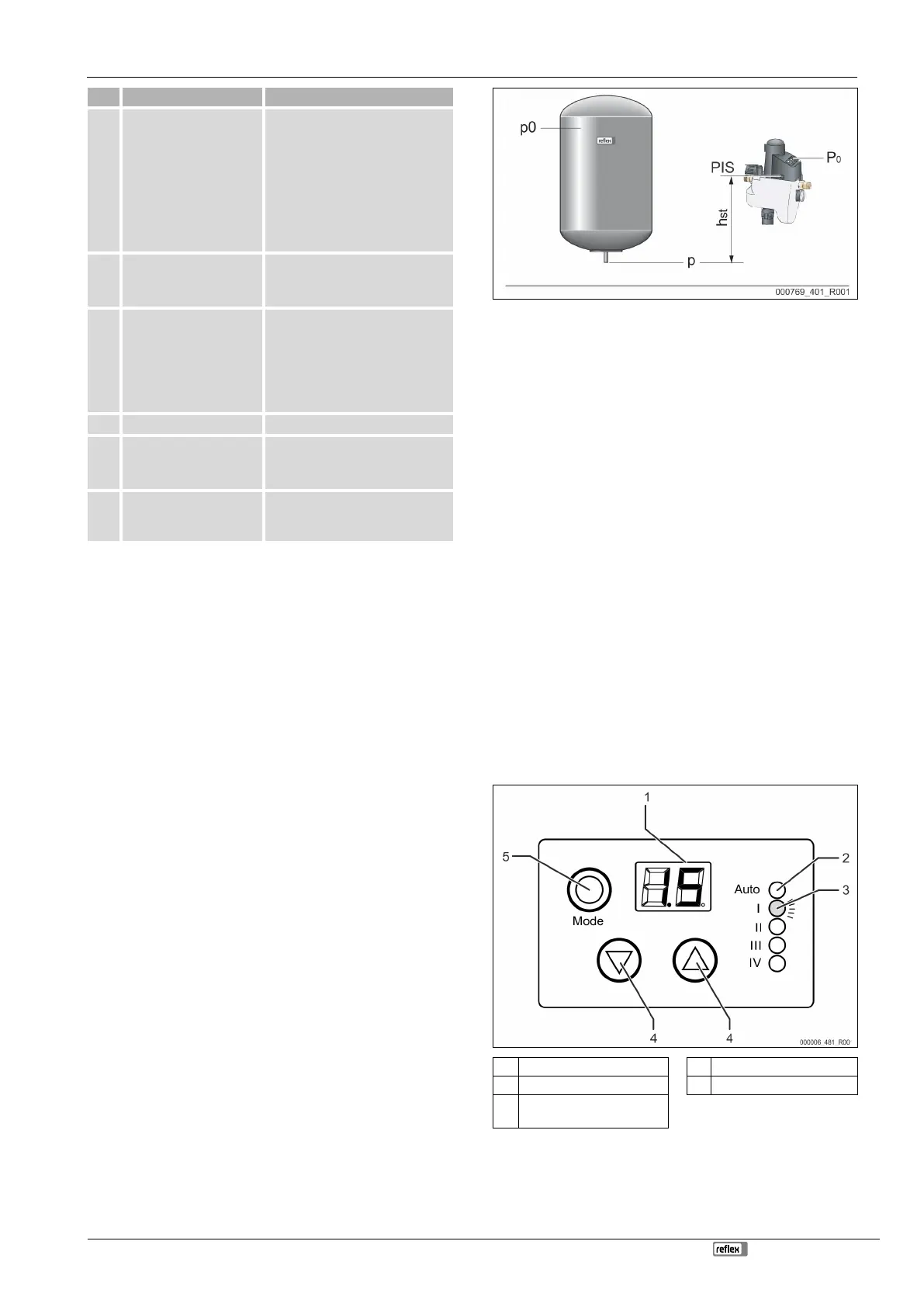

7.2 Определение для системы управления
минимального рабочего давления P
0
Минимальное рабочее давление «P
0
» необходимо для систем с
мембранным расширительным резервуаром.
Определите минимальное рабочее давление «P
0
» для устройства:
Устройство размещено на одном уровне (h
st
= 0) с мембранным
расширительным резервуаром:
P
0
= p0
Устройство размещено ниже мембранного расширительного
резервуара:
P
0
= p0 + h
st
/ 10
Устройство размещено выше мембранного расширительного
резервуара:
P
0
= p0 - h
st
/10
P
0
Минимальное рабочее давление, бар
p0 Входное давление мембранного расширительного резервуара,
бар
h
st
Статическая высота, м
Указание!
Давление
наполнения при подпитке системы свежей водой
рассчитывается
следующим образом:
Давление наполнения ≥ P
0
+ 0,3 бар
Указание!
При
проектировании учитывайте, что рабочий диапазон
устройства
находится в рабочем диапазоне системы
компенсации
давления между начальным давлением «PA» и
конечным давлением «PE».
7.2.1 Ввод минимального рабочего давления в систему
управления
Ввести значение минимального рабочего давления «P0» в систему
управления.
1
Дисплей
4
Кнопки
навигации
2
СИД
«Auto»
5
Кнопка
«Mode»
3
Светодиоды
состояния
(I-
IV)
