Tehnični podatki
64 — Slovenščina Fillcontrol Plus Compact — 03.05.2022 - Rev. D

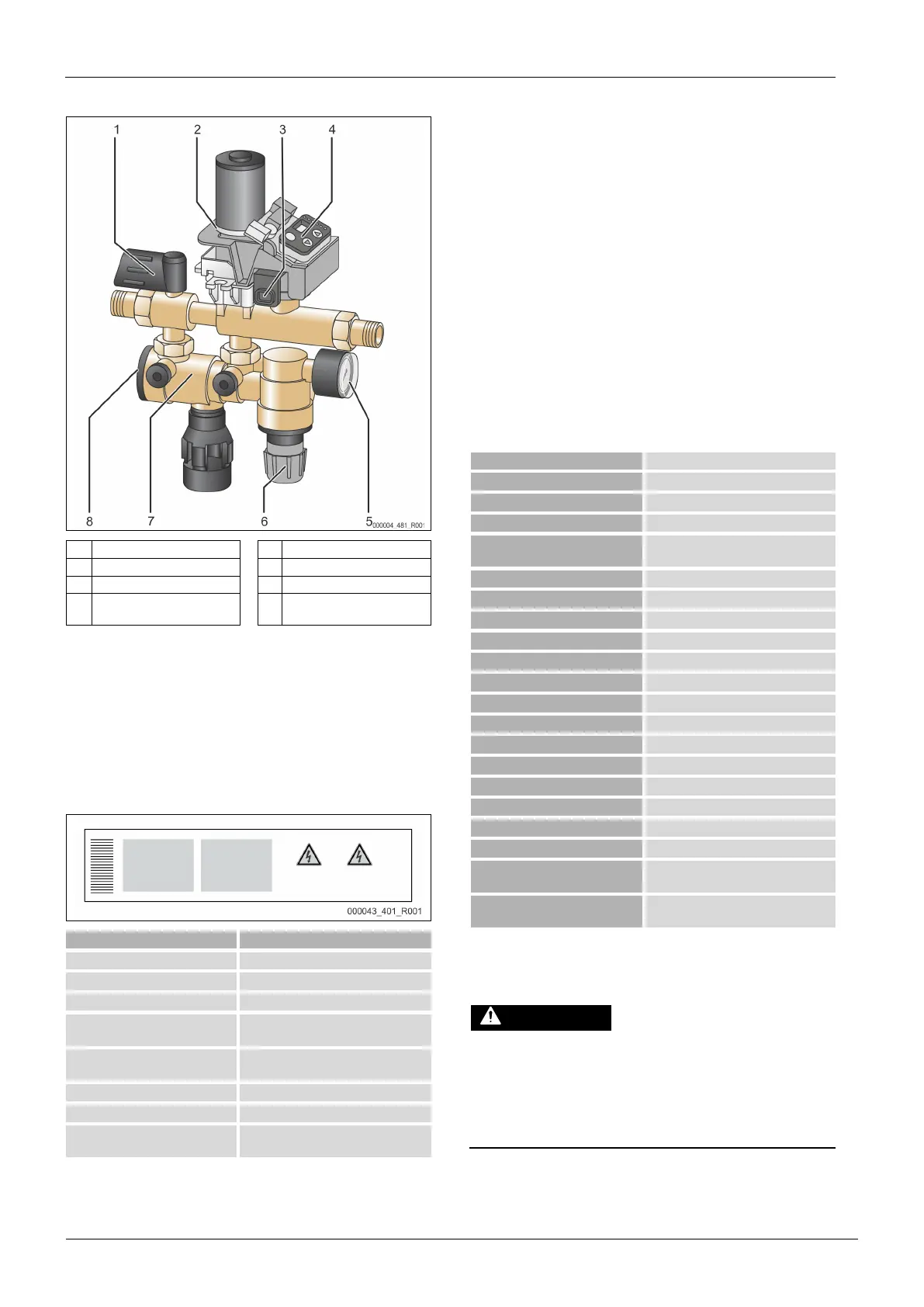

4.2 Pregledni prikaz
1 Zapora 5 Manometer
2 Motorna krogelna pipa 6 Regulator tlaka
3 Tlačni senzor 7 Sistemski ločilnik
4 Krmilje/Upravljalno polje 8
Zamašek na sistemskem
ločilniku
Aparat sestavljajo: zaporna armatura, sistemski ločilnik, prestreznik nesnage,
tlačni senzor, motorna krogelna pipa, regulator tlaka s kontrolnim manometrom
in krmilje. Nastavno območje regulatorja tlaka je 0,5 und 5 bar.
Ohišje je iz tlačno lite medenine. Notranji deli in odtočni lijak so iz kakovostne
umetne mase in elastomera (EPDM).
4.3 Identifikacija
4.3.1 Tipska tablica
Na tipski tablici odčitajte podatke o proizvajalcu, leto izdelave, proizvodno
številko ter tehnične podatke.
Navedbe na tipski tablici
Pomen
Type Oznaka naprave
Serial No.
Serijska številka
Min. / max. allowable pressure PS Minimalni/maksimalni dopustni tlak
Max. allowable flow temperature of
system
Najvišja dovoljena temperatura dotoka
v sistemu
Min. / max. working temperature
TS
Min. / maks. obratovalna temperatura
(TS)
Year of manufacture Leto izdelave
Max. system pressure Max. sistemski tlak
Min. operating pressure set up on
site
Najnižji obratovalni tlak, določen na
kraju samem
4.4 Obseg dobave
Obseg dobave je naveden na dobavnici, vsebina pa je prikazana na embalaži.
Osnovna oprema k armaturi za napajanje:
• aparat
• navodila za obratovanje
• napajalnik
• priključna vijačna zveza
• manometer
4.5 Opcijska dodatna oprema
Za napravo je dobavljiva naslednja dodatna oprema:
• kontaktni vodni števec „FQIRA+“
• funkcija mehčanja z Reflex "Fillsoft"-om
• tlačni senzor Reflex „FE“

Napotek!
Z dodatno opremo dobavimo posebna navodila za obratovanje.
5 Tehnični podatki
Dopustna temperatura okolice > 0 – 45 °C
Stopnja zaščite
IP 54
Nivo zvočnega tlaka 55 dB
Električna moč 350 W
Električni priključek
230 V / 50 Hz (priključni kabel dolžine
2 m z napajalnikom in vtičem)
Varovalka 4 A
Teža
3,0 kg
Višina 304 mm
Širina 240 mm
Globina 91 mm
Priključek za dovod RP ½
Priključek za izpust RP ½
Napajalni vod za vodo ≤ 500 l/h
Maks. tlak dotoka 10 bar
Min. tlak dotoka P
0
+ 1,3 bar
Najv. črpalni tlak ≤ 1,5 bar
Dopustni obratovalni nadtlak 10 bar
Dopustna obratovalna temperatura
70 °C
Pretočni medij Pitna voda
Dop. min. obratov. tlak p
0
1 - 4,5 bar (predhodno nastavljen: 1,5
bar)
Izhodni tlak (regulator tlaka)
0,5 - 5 bar (predhodno nastavljen: 3,0
bar)
Izhod brez potenciala (menjalnik) za sporočilo o zbirni motnji, maks.
obremenitev kontaktov 230 V, 2 A
6 Montaža
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
• Zagotovite, da bo naprava, v katero se aparat montira, preklopljena v
breznapetostno stanje.
• Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
• Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z elektrotehničnimi pravili.
