4 Laitteen kuvaus
4.1 Kuvaus
Laite mahdollistaa hallitun ja standardissa DIN EN 1717 vaaditun lämmitys- ja
jäähdytysvesijärjestelmien turvallisen täytön ja lisätäytön juomavesiverkosta
otettavalla tuoreella vedellä. Asennettu (standardin DIN EN 12729 mukainen)
järjestelmäerotin "BA" estää laitteiston veden virtaamisen lämmitys- tai
jäähdytysvesijärjestelmistä juomavesiverkkoon. Laite on hyväksytty standardin
DIN EN 12828 mukaiseen liitäntään juomavesiverkon ja lämmitys- tai
jäähdytysvesijärjestelmien välille.
4.2 Yleisesittely

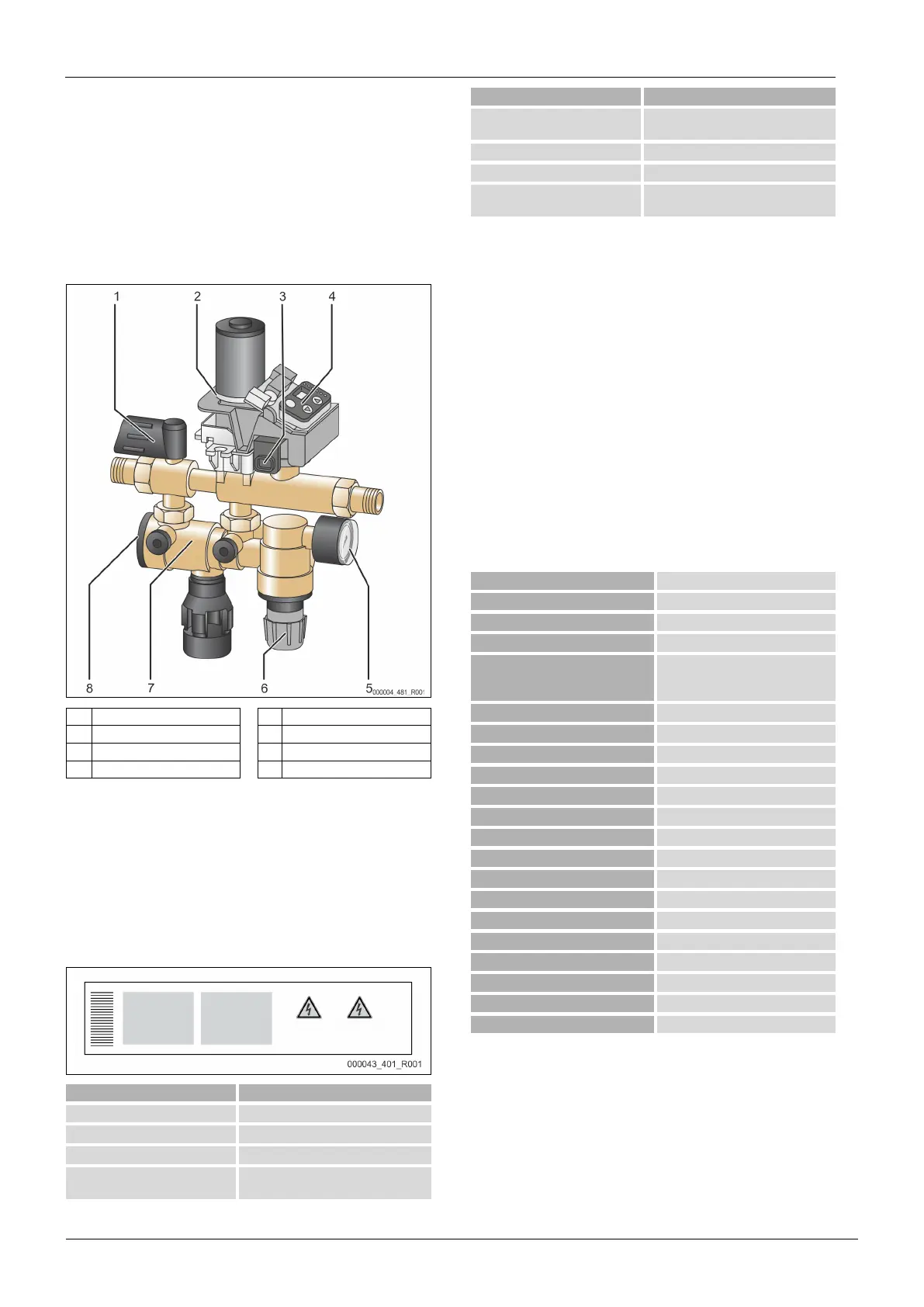

1 Sulku 5 Manometri
2 Moottorin palloventtiili 6 Paineenalennin
3 Paineanturi 7 Järjestelmäerotin
4 Ohjaus/valvontataulu 8 Järjestelmäerottimen sulku
Laitteessa on seuraavat osat: sulkuhana, järjestelmäerotin, lianerotin,
paineanturi, moottorin palloventtiili, valvontapainemittarilla varustettu
paineenalennin ja ohjaus. Paineenalentimen säätöalue on 0,5–5 bar.
Kotelo on puristusmessinkiä. Sisäosat ja tyhjennyssuppilo ovat laadukasta
muovia ja elastomeeriä (EPDM).
4.3 Merkintä
4.3.1 Tyyppikilpi
Katso tyyppikilvestä valmistajan tiedot, valmistusvuosi, valmistusnumero sekä
tekniset tiedot.
Type Laitteen nimi
Serial No. Sarjanumero
Min. / max. allowable pressure PS Pienin/suurin sallittu paine
Max. allowable flow temperature of
system
Järjestelmän suurin sallittu
syöttölämpötila
Min. / max. working temperature
TS
Minimi-/maksimikäyttölämpötila (TS)
Year of manufacture Valmistusvuosi
Max. system pressure Järjestelmän maksimipaine
Min. operating pressure set up on
site
Vähimmäiskäyttöpaine säädetty
asennuspaikalla
4.4 Toimituksen sisältö
Toimituksen sisältö kuvataan kuormakirjassa, josta käy ilmi pakkauksen sisältö.
Perusvarusteet lisäsyöttövarusteita varten:
• Laite
• Käyttöopas
• Verkkolaite
• Ruuviliitäntä
• Manometri
4.5 Valinnaiset lisävarusteet
Laitteeseen on saatavana seuraavat lisävarusteet:
• Kontaktivesimittari "FQIRA+"
• Pehmennys Reflex "Fillsoftilla"
• Reflex "FE" -paineanturi
Huomautus!
Lisävarusteiden mukana toimitetaan erilliset käyttöohjeet.
5 Tekniset tiedot
Sallittu ympäristön lämpötila > 0–45 °C
Kotelointiluokka IP 54
Melutaso 55 dB
Sähkökytkentä
230 V / 50 Hz (2 metrin
liitäntäkaapeli, johon kuuluvat
verkkolaite ja pistoke)
Paino 3,0 kg
Korkeus 304 mm
Leveys 240 mm
Syvyys 91 mm
Tulon liitäntä RP ½”
Ulostulon liitäntä RP ½”
Lisäsyöttöteho ≤ 500 l/h
Vähimmäistulopaine P
0
+ 1,3 bar
Maks. pumppauspaine ≤ 1,5 bar
Sallittu käyttöylipaine 10 bar
Sallittu käyttölämpötila 70 °C
Virtaava aine Juomavesi
Pienin sallittu käyttöpaine p
0
1–4,5 bar (esiasetuksena 1,5 bar)
Lähtöpaine (paineenalennin) 0,5–5 bar (esiasetuksena 3,0 bar)
Potentiaalivapaa lähtö (vaihdin) äänimerkkisarjalle, koskettimen maks.kuormitus
230 V, 2 A
