72 — Slovensky Fillcontrol Plus Compact — 03.05.2022 - Rev. D
4 Popis prístrojov
4.1 Popis
Prístroj umožňuje kontrolované a podľa DIN EN 1717 požadované bezpečné
plnenie a dopĺňanie vykurovacích a chladiacich systémov s čerstvou vodou z
vodovodnej siete s pitnou vodou. Zabudovaný systémový odpojovač „BA“ (podľa
DIN EN 12729) bráni spätnému toku vody zariadenia z vykurovacích príp.
chladiacich systémov do vodovodnej siete. Prístroj je schválený pre prípojku
medzi vodovodnou sieťou a vykurovacími príp. chladiacimi systémami podľa DIN
EN 12828.

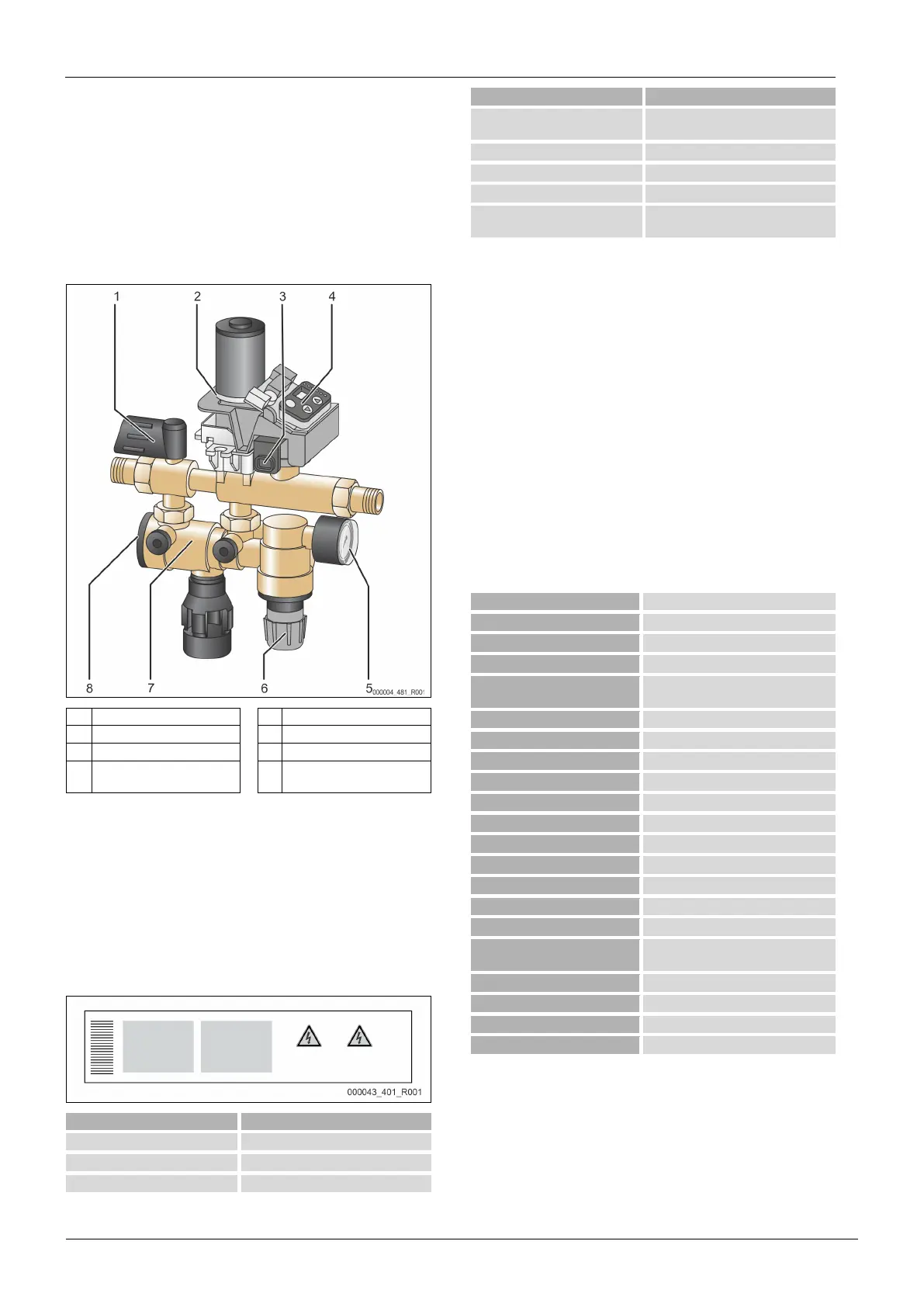

4.2 Prehľadné zobrazenie
1 Uzáver 5 Manometer
2 Guľový kohút motora 6 Redukčný ventil
3 Senzor tlaku 7 Systémový odpojovač
4 Riadenie/Riadiaci panel 8
Uzáver systémového
odpojovača
Prístroj pozostáva z uzavieracej armatúry, systémového odpojovača, zachytávača
nečistôt, senzora tlaku, guľového kohúta motora, redukčného ventilu s
kontrolným manometrom a riadenia. Rozsah nastavenia redukčného ventilu leží
medzi 0,5 a 5 bar.
Kryt pozostáva z lisovanej mosadze. Vnútorné diely a vypúšťací lievik
pozostávajú z vysoko kvalitného plastu a elastomeru (EPDM).
4.3 Identifikácia
4.3.1 Typový štítok
Na typovom štítku nájdete údaje k výrobcovi, roku výroby, výrobnému číslu, ako
aj technickým údajom.
Type Označenie prístrojov
Serial No. Sériové číslo
Min. / max. allowable pressure PS Minimálny / Maximálny prípustný tlak
Max. allowable flow temperature of
system
Maximálna prípustná prívodná teplota
systému
Min. / max. working temperature TS Min. / max. prevádzková teplota (TS)
Year of manufacture Rok výroby
Max. system pressure Max. systémový tlak
Min. operating pressure set up on
site
Minimálny prevádzkový tlak nastavený
na mieste
4.4 Rozsah dodávky
Rozsah dodávky sa popisuje na dodacom liste a obsah sa zobrazí na obale.
Základné vybavenie k dopĺňacej armatúre:
• Prístroj
• Návod na obsluhu
• Sieťový diel
• Prípojná nákrutka
• Manometer
4.5 Voliteľné prídavné vybavenie
Nasledujúce doplňujúce výbavy sú k dostaniu pre prístroj:
• Kontaktný vodomer „FQIRA+“.
• Zmäkčenie vody s Reflex Fillsoft.
• Tlakový senzor Reflex „FE“
Upozornenie!
S doplňujúcimi vybaveniami sa dodávajú separátne návody na obsluhu.
5 Technické údaje
Prípustná vonkajšia teplota > 0 – 45 °C
Stupeň ochrany IP 54
Elektrický výkon 350 W
Elektrická prípojka
230 V / 50 Hz (2 m prípojný kábel so
sieťovým dielom a zástrčkou)
Poistka 4 A
Hmotnosť 3,0 kg
Výška 304 mm
Šírka 240 mm
Hĺbka 91 mm
Prípojka Vstup RP ½“
Prípojka Výstup RP ½“
Dopĺňací výkon ≤ 500 l/h
Max. tlak prítoku 10 bar
Min. tlak prítoku P
0
+ 1,3 bar
Prípustný navýšený prevádzkový
tlak
10 bar
Prípustná prevádzková teplota 70 °C
Prietokové médium Pitná voda
príp. min. prevádzkový tlak p
0
1 - 4,5 bar (1,5 bar prednastavený)
Výstupný tlak (redukčný ventil) 0,5 - 5 bar (3,0 bar prednastavený)
Bezpotenciálový výstup (menič) pre hromadné poruchové hlásenie, max.
zaťaženie kontaktov 230 V, 2 A
