Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Türk —
4 Cihaz açıklaması
4.1 Açıklama
Bu cihaz, ısıtma ve soğutma suyu sistemlerinin içme suyu şebekesinden gelen
temiz su ile kontrollü ve DIN EN 1717 doğrultusunda güvenli bir şekilde
doldurulmasını ve takviye edilmesini sağlar. Takılan sistem ayırıcısı “BA” (DIN EN
12729'a göre), tesis suyunun ısıtma ve soğutma suyu sistemlerinden içme suyu
şebekesine geri akmasını engeller. Cihaz, içme suyu şebekesi ile ısıtma veya
soğutma suyu sistemlerinin arasına bağlantı için DIN EN 12828 uyarınca
müsaadelidir.

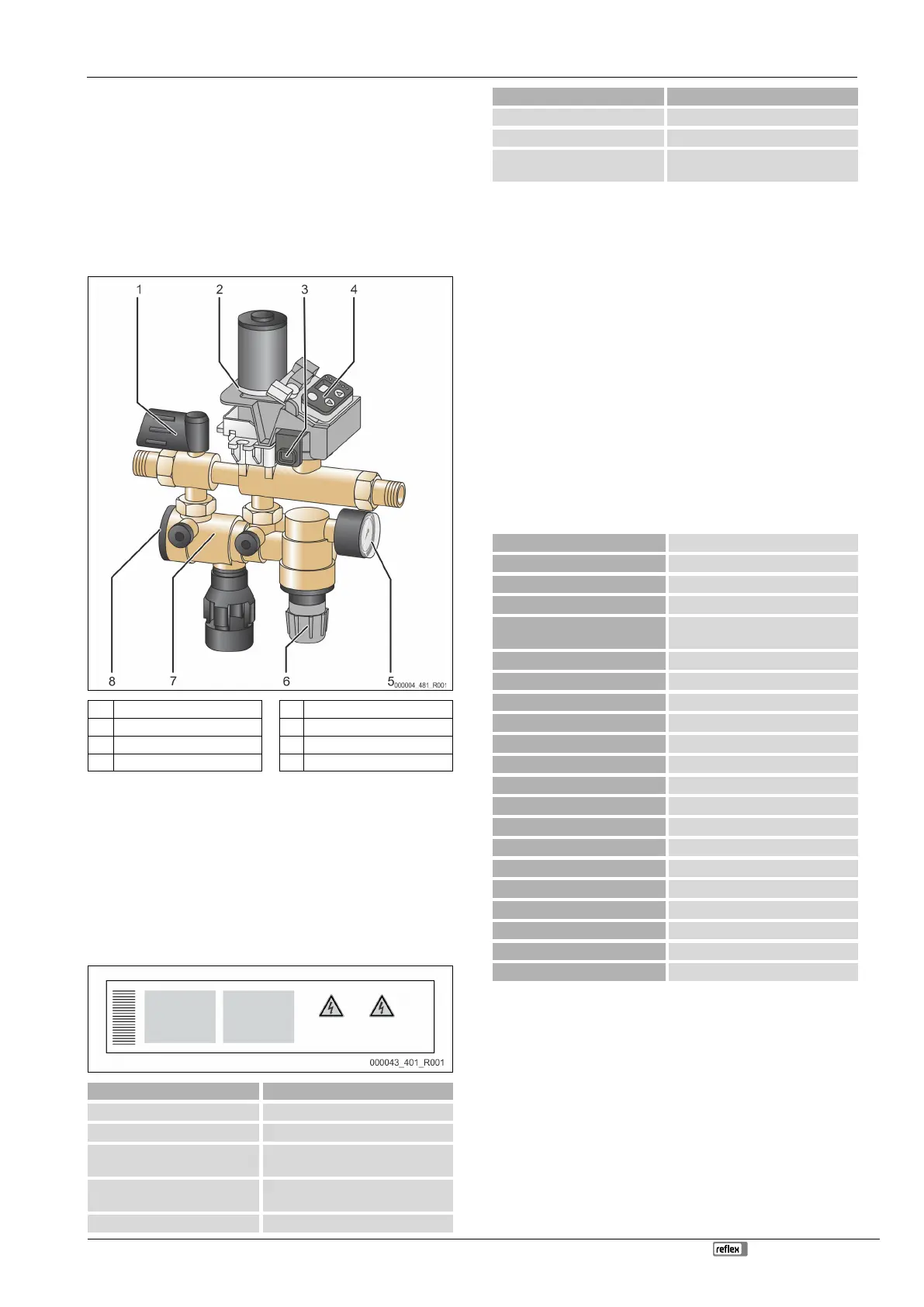

4.2 Genel görünüm
1 Açma-kapama düzeneği 5 Manometre
2 Motorlu küresel vana 6 Basınç düşürücü
3 Basınç sensörü 7 Sistem ayırıcı
4 Kumanda/Kumanda alanı 8 Sistem ayırıcı kilidi
Cihaz bir kesme armatüründen, sistem ayırıcından, kir tutucudan, basınç
sensöründen, motorlu küresel vanadan, kontrol manometreli bir basınç
düşürücüden ve kumandadan meydana gelmektedir. Basınç düşürücünün ayar
aralığı 0,5 ve 5 bar arasındadır.
Gövde sıcak preslenmiş pirinçten oluşur. İç parçalar ve tahliye hunisi birinci sınıf
plastik ve elastomerden oluşur (EPDM).
4.3 Tanımlama
4.3.1 Tip levhası
Model plakasında üretici, üretim yılı, üretim numarası ve teknik bilgileri
bulabilirsiniz.
Type Cihaz tanımı
Serial No. Seri numarası
Min. / max. allowable pressure PS
Müsaade edilen minimum / maksimum
basınç
Max. allowable flow temperature of
system
İzin verilen maksimum sistem giriş
sıcaklığı
Min. / max. working temperature TS Min. / maks. işletim sıcaklığı (TS)
Year of manufacture Üretim yılı
Max. system pressure Maks. sistem basıncı
Min. operating pressure set up on
site
Minimum işletme basıncı sahada
ayarlanmıştır
4.4 Teslimat kapsamı
Teslimatın kapsamı sevk irsaliyesinde tanımlanır ve içerik ambalajın üzerinde
gösterilir.
Takviye armatürüne yönelik temel donanım:
• Cihaz
• Kullanım kılavuzu
• Şebeke parçası
• Vida bağlantısı
• Manometre
4.5 Opsiyonel ek donanım
Cihaz için şu ek donanımlar temin edilebilir:
• Kontak su sayacı "FQIRA+“.
• Reflex "Fillsoft" ile yumuşatma.
• Reflex "FE“ basınç sensörü
Bilgi!
Ek donanımlarla birlikte ayrı kullanım kılavuzları teslim edilir.
5 Teknik veriler
Müsaade edilen ortam sıcaklığı > 0 – 45 °C
Koruma derecesi IP 54
Ses düzeyi 55 dB
Elektrik gücü 350 W
Elektrik bağlantısı
230 V / 50 Hz (2 m bağlantı kablosu
şebeke parçası ve fiş ile birlikte)
Sigorta 4 A
Ağırlık 3,0 kg
Yükseklik 304 mm
Genişlik 240 mm
Derinlik 91 mm
Giriş bağlantısı RP ½
Çıkış bağlantısı RP ½
Maks. besleme basıncı 10 bar
Min. besleme basıncı P
0
+ 1,3 bar
Maks. sevk basıncı ≤ 1,5 bar
Müsaade edilen işletim aşırı basıncı 10 bar
Müsaade edilen işletim sıcaklığı 70 °C
Akış maddesi İçme suyu
Geçerli min. işletim basıncı p
0
1 - 4,5 bar (1,5 bar ön ayarlı)
Çıkış basıncı (basınç düşürücü) 0,5 - 5 bar (3,0 bar ön ayarlı)
Toplu arıza için potansiyelsiz çıkış (değiştirme kontağı), maks. kontak yükü 230 V,
2 A
