ES-36 80447162 Rev B

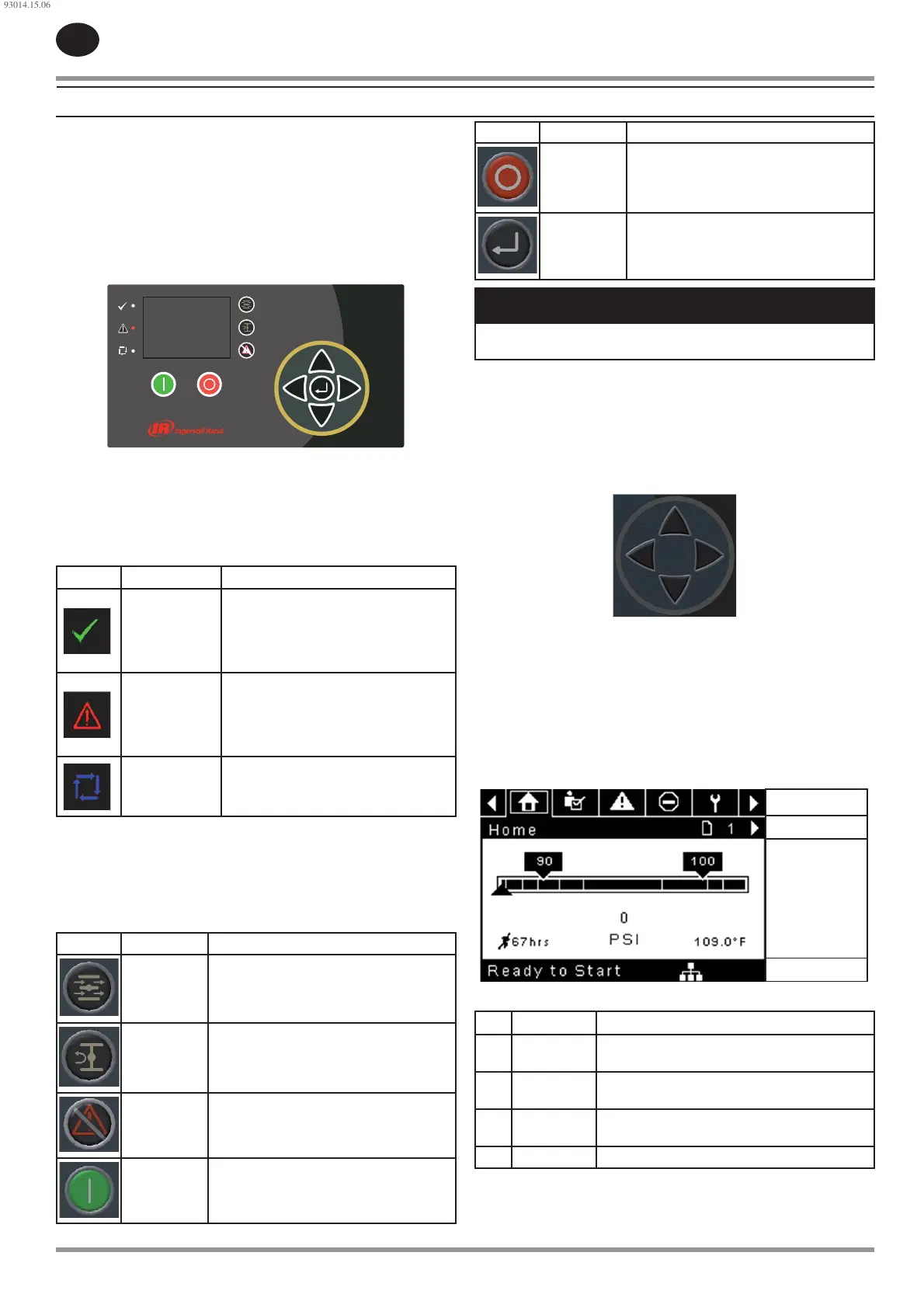

INSTRUCCIONES DE OPERACIÓN (CONTROLADOR SERIE XE-70M)
Interfaz De Usuario
La con guración de interfaz de usuario estándar del controlador consiste
en la membrana y la pantalla LCD. La membrana consta de cinco teclas de
comando (Start, Stop, Load, Unload y Reset) (Iniciar, Parar, Cargar, Descargar y
Reiniciar), cuatro teclas de desplazamiento (arriba, derecha, izquierda y abajo)
y una tecla de selección de modo de edición (Intro). Estas teclas, junto con
la pantalla de grá cas y los iconos de LED, componen la interfaz del usuario
para el compresor.
Figura 66: Xe-70M
Iconos De Estado Led
Se utilizan tres iconos de LED situados en la parte superior izquierda de la
interfaz del usuario para indicar el estado actual del sistema de control a
distancia.
Tabla 26: Iconos de estado LED de Xe-70M
Icono Nombre Función
OK (Correcto)
Se ilumina cuando no se han detectado
advertencias o disparos. Puede estar el
estado Ready (Listo) o Not Ready (No listo).
Este icono parpadeará cuando la máquina
esté funcionando sin carga.
Alert (Alerta)
Se ilumina cuando hay una advertencia
(intermitente) o un disparo (encendido de
forma constante). Puede estar en estado
“Ready (Warning)” (Listo [Advertencia]) o
“Tripped” (Disparado).
Auto
(Automático)
Se ilumina cuando el compresor se detiene
en rearranque automático.
Teclas De Comando
Estas teclas ordenan al controlador que ejecute acciones según se especi ca
en la tabla siguiente. Si se pulsa alguna de estas teclas, se iniciará y se
registrará en el registro de eventos la acción indicada abajo.
Tabla 27: Xe-70M Command Keys
Icono Nombre Función
Load (Cargar)
Ajusta el compresor con el modo de
funcionamiento seleccionado. La unidad
se cargará si las condiciones de presión son
correctas.
DESCARGA
Unload (Descargar) La unidad funcionará sin
carga inde nidamente.
Reset
(Reiniciar)
Borra las advertencias y los disparos una vez
corregida la condición de avería.
Start (Iniciar) Arranca el compresor.
Icono Nombre Función
Stop (Parar)
Para el compresor. Debe pulsarse este botón
en lugar del botón de parada de emergencia
para una operación de parada normal.
Intro
Alterna la visualización entre el modo de
Navegación y el modo de Edición.
AVISO
Las teclas de carga y descarga no se usan en los compresores de
velocidad variable.
Teclas De Navegación
Hay cuatro teclas de desplazamiento (ARRIBA, DERECHA, ABAJO e
IZQUIERDA). Aunque la tecla INTRO no se considera una tecla de
desplazamiento, se utiliza junto a las teclas de desplazamiento para realizar o
con rmar una selección.
Figura 67 : Teclas de navegación
Las teclas de desplazamiento se invierten. El usuario puede recorrer los
menús pulsando una de las teclas de navegación. Cada vez que se pulsa la
tecla, se avanza otro paso en el recorrido. Una vez nalizado el recorrido de
navegación, pulsando una tecla una vez más, el usuario volverá al inicio del
recorrido. Pulsando la tecla opuesta, el usuario se desplazará por el recorrido
de navegación en el sentido contrario. Una vez llegado al principio, pulsar la
tecla opuesta llevará al usuario al nal del recorrido.
Diseño De La Pantalla
Figura 68 : Diseño De La Pantallat
A
B
C
D
Tabla 28 : Diseño De La Pantallat
Key Nombre Descripción
A
Barra de
carpeta
utiliza pestañas para identi car grá camente cada
carpeta.
B
Barra de
título
identi ca la página y la carpeta actuales
(subrayadas).
C
Contenido de
la página
Contenido de la página actual.
D Panel Muestra el estado del sistema.
93014.15.06
