PT
PT-14 80447162 Rev B

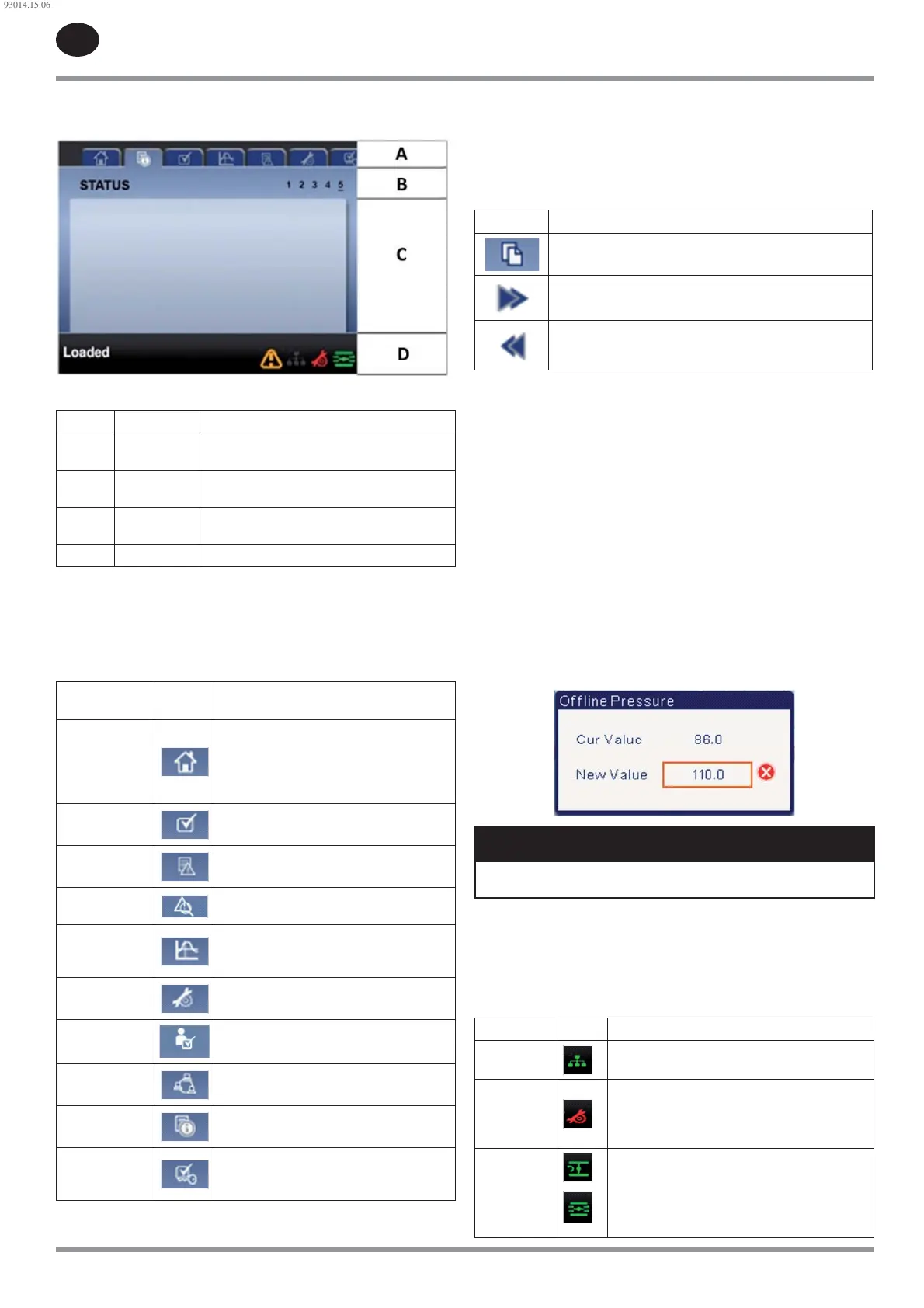

Esquema do ecrã
Figura 9 : Esquema do Ecrã
Tabela 6 : Esquema do Ecrã
Chave Nome Descrição
A
Barra de
Pastas
Usa separadores para identi car gra camente
cada pasta.
B
Barra de
título
Identi ca a pasta e página (sublinhadas)
actuais.
C
Conteúdo da
página
Conteúdo da página actual.
D Painel Exibe o estado do sistema.
Navegação e ícones da pasta
Para se mover pelas pastas existentes nos separadores mostrados no ecrã
LCD, prima as teclas DIREITA e ESQUERDA. A navegação avança desde a
primeira até à última página e vice-versa.
Tabela 7 : Ícones da Barra de Pastas
Nome da
Pasta
Ícone Descrição
Início
Desempenho do sistema e principal
informação sobre o estado. A primeira
página desta pasta é a página prede nida
quando o controlador se liga pela primeira
vez.
De nições do
Operador
Opções e de nições de con guração do
sistema.
Eventos
Registo dos eventos do sistema.
Registo de
Disparos
Detalhes sobre os disparos mais recentes.
Representação
grá ca
Representação grá ca integrada dos
dados do sistema. (Opcional para alguns
controladores)
MANUTENÇÃO
De nição do estado e noti cação para os
itens de manutenção do compressor.
De nições Gerais
De nições gerais tais como Idioma, Hora e
Unidades de Medida.
Sequenciamento
Integral
Estado e con guração da comunicação
inter-modular.
Estado
Medições ou estado de todas as I/O
(entradas/saídas) analógicas e digitais.
De nições de
Fábrica
Parâmetros de regulação do compressor.
Também exibe as versões do hardware e
software.
Navegação na página
Assim que a página desejada for seleccionada, prima a tecla BAIXO para ir
para a área de selecção da página e depois use as teclas DIREITA e ESQUERDA
para seleccionar a página desejada. Use a tecla CIMA para voltar aos
separadores das pastas.
Tabela 8 : Ícones da Página da Barra de Títulos
Ícone Descrição
Início da área de selecção da página.
Indica que existem mais páginas disponíveis ao navegar para
a direita.
Indica que existem mais páginas disponíveis ao navegar para
a esquerda.
Aceder aos parâmetros
Depois da página desejada estar seleccionada, os parâmetros da página
podem ser seleccionados usando a tecla BAIXO. O cursor mover-se-á para o
parâmetro seguinte cada vez que a tecla BAIXO for premida. Use a tecla CIMA
para voltar ao anterior.
O cursor desloca-se por cima de cada parâmetro, por isso quando o último
for seleccionado, ao premir a tecla BAIXO conduzirá o cursor para a barra de
pastas. Se o primeiro parâmetro estiver seleccionado, premir a tecla CIMA
moverá o cursor para a área de selecção da página.
Assim que forem seleccionados, aceda aos parâmetros premindo a tecla
ENTER. Faça alterações usando as teclas de navegação e depois introduza a
de nição premindo novamente a tecla ENTER. Depois de um parâmetro ser
acedido, ao premir a tecla ENTER vai introduzir a de nição actual no programa
de controlo e levará o cursor de volta ao parâmetro seleccionado na página.
Quando o cursor está num parâmetro que tenha uma caixa de activo/
inactivo, ao premir a tecla ENTER alternará a de nição.
Este ícone "X" aparece em janelas de entrada numérica, conforme
apresentado abaixo. Colocando o cursor nela e premindo a tecla ENTER
cancelará a entrada e quaisquer alterações efectuadas.
Figura 10 : Janela de Entrada Numérica
NOTA
Nem todas as páginas têm parâmetros ajustáveis. Algumas possuem
somente informação só de leitura.
Ícones do painel
O painel destina-se a ser uma visão rápida do estado do sistema. A tabela
seguinte lista os ícones padrão do painel e suas de nições. De notar que a cor
desses ícones se altera com base no estado de nido pela aplicação enquanto
está em funcionamento.
Tabela 9 : Ícones do Painel
Nome Ícone Descrição
Controlo da
rede
O controlo da rede está activo.
Assistência
Necessária
Um lembrete de assistência está próximo ou já
expirou
(ou seja,um ltro de ar ou óleo precisa de ser
substituído).
Descarregado
ou
Carregado
O compressor está no estado descarregado.
O compressor está no estado carregado.
93014.15.06
