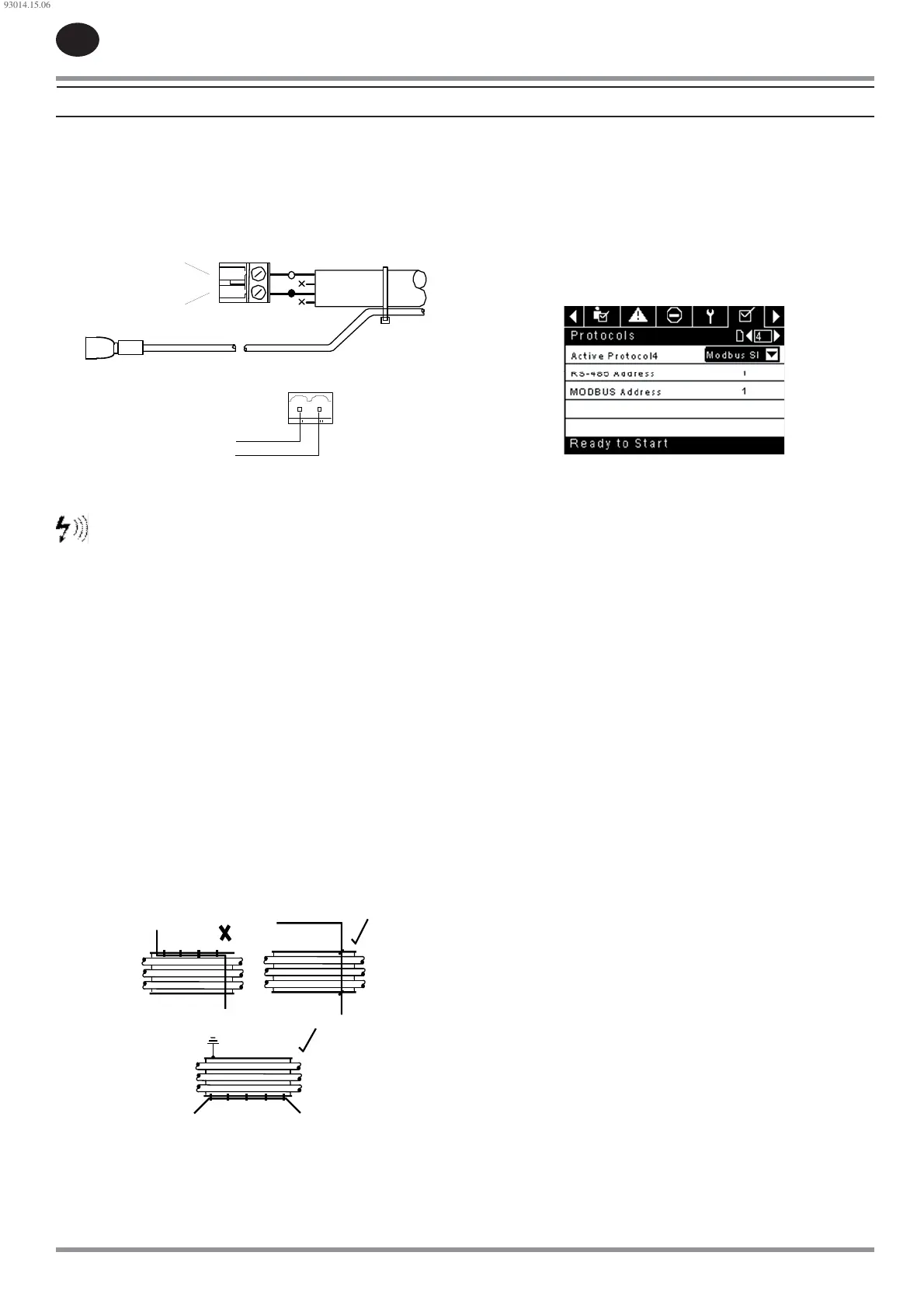

CONNEXION MODBUS ET CONTRÔLE
Connexion Au Réseau Modbus
Le contrôleur Xe-70M est conçu pour s’interfacer avec tout dispositif maître
RTU Modbus à l’aide d’un câble Belden 9841 ou RS-485 équivalent. Pour
une connexion réseau, le câble doit être connecté au port X04 du contrôleur
comme dans les schémas ci-dessous :
Illustration 126
2
1
L2
L1
Xe70M Phoenix 2 Pin
Connector
21
L2
L1
X04
Réseau Rs-485
Les communications des données du RS-485 et autres signaux de
basse tension peuvent faire l’objet d’interférences électriques. Ce risque
peut entraîner des dysfonctionnement intermittents ou des anomalies
dont le diagnostic peut être di cile. Pour y parer, n’utilisez que des câbles
dont le blindage est fermement mis à la terre à l’une de ses extrémités. En
outre, prêtez une attention particulière à l’acheminement des câbles lors de
l’installation.
Ne faites jamais passer un câble de communications des données
RS-485 ou un câble de signal de basse tension le long d’un câble
d’alimentation électrique tri-phasique de haute tension. Si vous avez à
croiser un câble à haute tension, faites-le à angle droit.
S’il est nécessaire de suivre le parcours de câbles d’alimentation
pendant une courte distance (par exemple : d’un compresseur à un
mur dans un plateau pour câbles suspendu) attachez le RS-485 ou le
câble du signal à l’extérieur d’un plateau de câbles mis à la terre pour
qu’il forme un bouclier.
Si possible, ne faites jamais passer un R/S-485 ou un câble de signal
près d’un équipement ou d’un dispositif qui pourrait représenter une
source d’interférences électriques (par exemple : un transformateur
d’alimentation électrique tri-phasique, un appareillage de
commutation, un motoréducteur à variateur de fréquence, une
antenne de communication radio).
Illustration 127
1.
2.
3.
Sélection De Ladresse Modbus
Chaque compresseur connecté au réseau MODBUS possèdera une adresse
unique assignée, démarrant au compresseur 1 augmentant séquentiellement
vers le nombre de compresseurs connectés au réseau MODBUS.
L’adresse Modbus pour chaque compresseur est dé nie dans l’onglet des
paramètres généraux, page 4. L’adresse Modbus par défaut du contrôleur est
réglée sur 1.
En outre, le protocole actif doit être dé ni sur Esclave Modbus.
Illustration 128
Paramètres Du Maître Modbus
Pour communiquer correctement avec le contrôleur Xe-M, le maître Modbus
doit être dé ni pour communiquer avec la con guration suivante :
Bauds – 9600
Bits de données – 8
Bits d’arrêt – 1
Parité – Aucune
Pour un fonctionnement optimal du système, les paramètres suivants sont
recommandés :
Taux d’interrogation : 500 ms minimum
Temporisation : 500 ms
Nouvelles tentatives : 2
