80447162 Rev B FR-37
FR

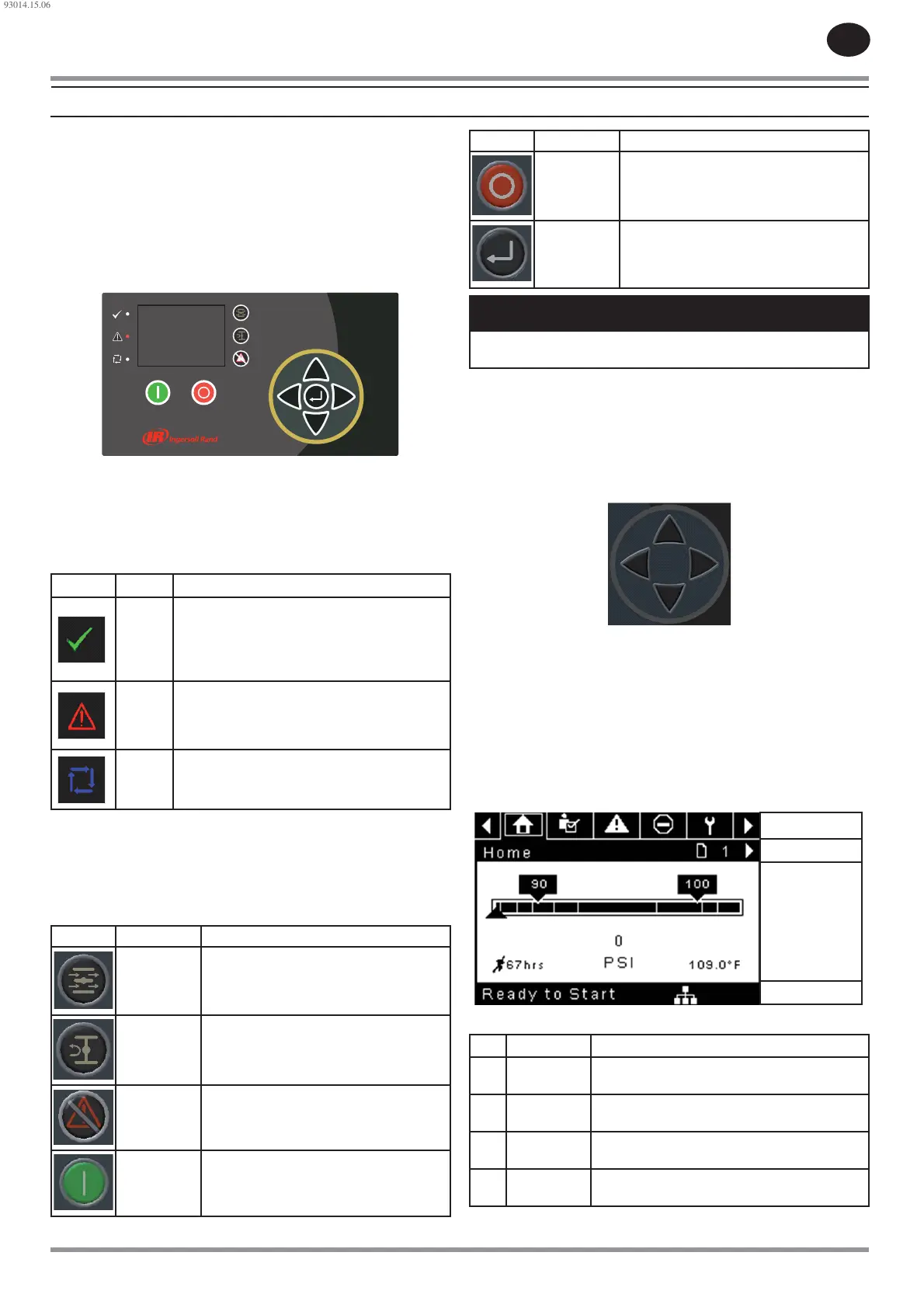

MODE D'EMPLOI (CONTRÔLEUR DE SÉRIE XE-70M)
Interface Utilisateur
La con guration standard de l’interface utilisateur du contrôleur se compose
de la membrane et de l’écran à cristaux liquides. La membrane comprend
cinq touches de commande (DÉMARRER, ARRÊTER, CHARGER, DÉCHARGER
et RÉINITIALISER), quatre touches de navigation (HAUT, DROITE, GAUCHE et
BAS) et une touche de sélection du mode d’édition (ENTRÉE). Ces touches,
en conjonction avec l’a chage des graphiques et les icônes des voyants,
constituent l’interface utilisateur du compresseur.
Illustration 66: Xe-70M
Icônes D’état Des Voyants Del
Trois icônes DEL sont utilisées pour indiquer l’état en cours du système
de contrôle à partir d’une certaine distance ; elles sont situées sur le côté
supérieur gauche de l’interface l’utilisateur.
Tableauau 26: icônes d’état des voyants du contrôleur Xe-70M
Icône Nom Fonction
OK
S’allume lorsqu’aucun avertissement ou
déclenchement n’est détecté. Peut être en mode
opérationnel ou non opérationnel. Cette icône
clignote lorsque la machine fonctionne hors
charge
Alerte
S’allume quand un avertissement (clignotement)
ou un déclenchement (constant) est capté.
La machine peut être en mode opérationnel
(Avertissement) ou déclenché.
Auto
S’allume lorsque le compresseur s’arrête en mode
de redémarrage automatique.
Touches De Commande
Ces touches permettent de commander le contrôleur à e ectuer les actions
décrites dans le tableau suivant. Lorsque l’une de ces touches est appuyée,
l’action ci-dessous sera lancée et enregistrée dans le journal des évènements.
Tableau 27: Touches de commande du contrôleur Xe-70M
Icône Nom Fonction
Charger
Met le compresseur dans le mode de
fonctionnement sélectionné. L’unité se met
en charge si les conditions de mise en charge
sont satisfaites.
Décharger
Met le compresseur à l’état déchargé. L’unité
fonctionnera hors charge pour une durée
indéterminée.
Réinitialiser
E ace les avertissements et les
déclenchements une fois la condition de
défaillance corrigée.
Démarrer Démarre le compresseur.
Icône Nom Fonction
Arrêter
Arrête le compresseur. Appuyez sur ce
bouton plutôt que sur le bouton d’arrêt
d’urgence pour une procédure d’arrêt normal.
Entrée
Permet d’alterner entre l’écran du mode de
navigation et l’écran du mode d’édition.
AVIS
Les touches Charger et Décharger ne s’utilisent pas sur les
compresseurs à vitesse variable.
Touches De Navigation
Il y a quatre touches de navigation (HAUT, DROITE, BAS et GAUCHE). La
touche ENTRÉE n’est pas considérée comme une touche de navigation ; elle
est utilisée conjointement aux touches de navigation pour faire ou con rmer
une sélection.
Illustration 67 : des touches de navigation du contrôleur Xe-70M
Dé lement via les touches de navigation. L’activation d’une des touches de
navigation permet à l’utilisateur de remonter dans le chemin de navigation.
Chaque fois que la touche est appuyée, une nouvelle étape est franchie.
Après avoir atteint la n du chemin de navigation, appuyez à nouveau sur la
touche pour revenir au début. Si la touche opposée est activée, l’utilisateur se
déplacera en direction opposée du chemin de navigation. Une fois le début
atteint, appuyez sur la touche opposée pour revenir à la n du chemin de
navigation.
A chage
Illustration 68 : a chage
A
B
C
D
Tableau 28 : a chage
Key Nom Description
A
Barre des
dossiers
Utilise des onglets pour identi er graphiquement
chaque dossier.
B
Barre des
titres
Identi e le dossier en cours et la page (soulignée)..
C
Contenu de la
page
Contenu de la page en cours.
D
Tableau de
bord
A che l’état du système.
93014.15.06
