80447162 Rev B ES-47
ES

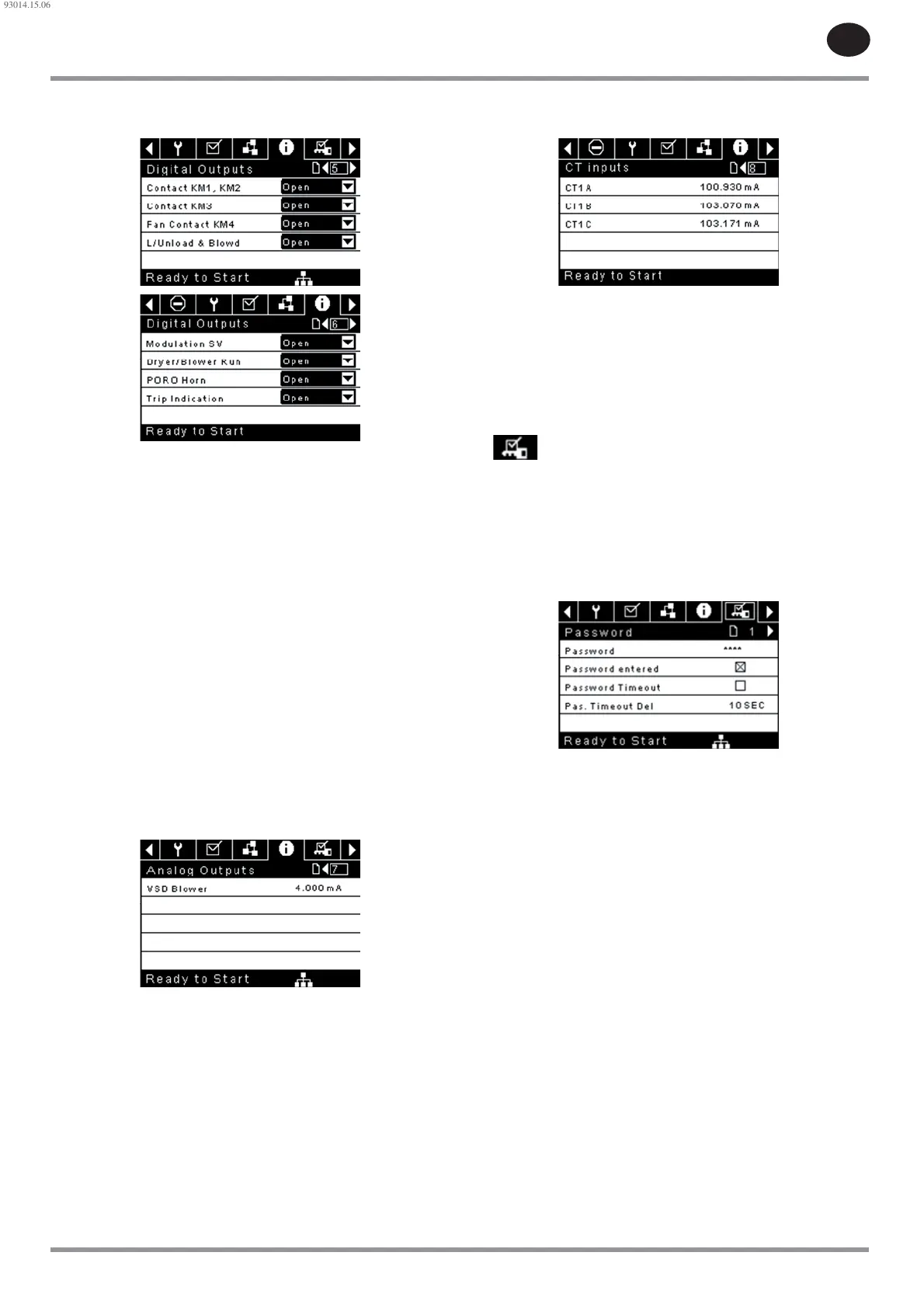

Páginas 5 Y 6 – Salidas Digitales
Figura 91 : Salidas Digitales
Salidas digitales:
Cada salida digital tendrá una indicación que muestre si la salida está en
estado “OPEN” (ABIERTO) o “CLOSED” (CERRADO). Este es el estado físico de la
entrada y no tiene que coincidir necesariamente con la condición lógica. El
estado normal se muestra en la tabla siguiente.
Starter Contact KM1, KM2 (Contacto de arrancador KM1, KM2):
normalmente abierto
Starter Contact KM3 (Contacto de arrancador KM3): normalmente
abierto
Fan Starter Contact KM4 (Contacto de arrancador de ventilador
KM4): normalmente abierto
Load Solenoid 1SV (Solenoide de carga 1SV): normalmente abierto
Modulation Solenoid 3SV (Solenoide de modulación 3SV):
normalmente abierto
Dryer Run / Fan Run (Funcionamiento de secador/ventilador):
normalmente abierto
PORO Horn (Bocina PORO): normalmente abierto
Trip Indication (Indicación de disparo): normalmente abierto
Página 7 - Salidas Analógicas
Figura 92 : Salidas Analógicas
Salidas Analógicas:
El valor de las salidas analógicas estará expresado en mA.
VSD Blower Output (Salida de soplador VSD): velocidad actual del
soplador VSD (si está instalado).
•
•
•
•
•
•
•
•
•
Página 8 – Entradas Ct
Figura 93 : Entradas Ct
Entradas Ct
Muestra el valor mA de los transformadores de corriente instalados en cada
etapa de la alimentación entrante del motor.
CT1
CT2
CT3
Carpeta De Ajustes De Fábrica
Esta carpeta está destinada a personal de la fábrica y de servicio de
Ingersoll Rand. Se debe introducir una contraseña en la primera página para
poder ajustar los valores de esta carpeta. Esta carpeta se usa para con gurar
los parámetros especí cos para ese compresor y mostrar información de
software para el controlador.
Página 1 - Contraseña
Figura 84 : Contraseña
Password (Contraseña):
permite acceder para introducir una contraseña válida para acceder a
los parámetros protegidos por contraseña. La contraseña se introduce
desplazándose hasta el valor de contraseña y pulsando la tecla INTRO.
Password entered (Contraseña introducida):
esta casilla de control indicará que se ha introducido una contraseña válida.
Si la casilla de control está vacía, no se ha indicado una contraseña válida o ha
caducado. Es un valor de sólo lectura.
Password timeout enable (Habilitación de tiempo de inactividad de
contraseña):
Seleccionando esta casilla se habilita la opción de tiempo de la contraseña.
Password timeout (Tiempo de inactividad de contraseña):
este tiempo de inactividad, junto con la habilitación de tiempo de inactividad
de contraseña, permite al usuario con gurar el lapso para requerir que
se introduzca de nuevo una contraseña válida. Una vez transcurrido ese
lapso, se requiere la introducción de una contraseña válida nuevamente. El
contador de tiempo en espera se reinicia después de pulsar un botón.
•
•
•
93014.15.06
