Pages 6 à 7 : Étalonnage du capteur (Sensor Calibration)

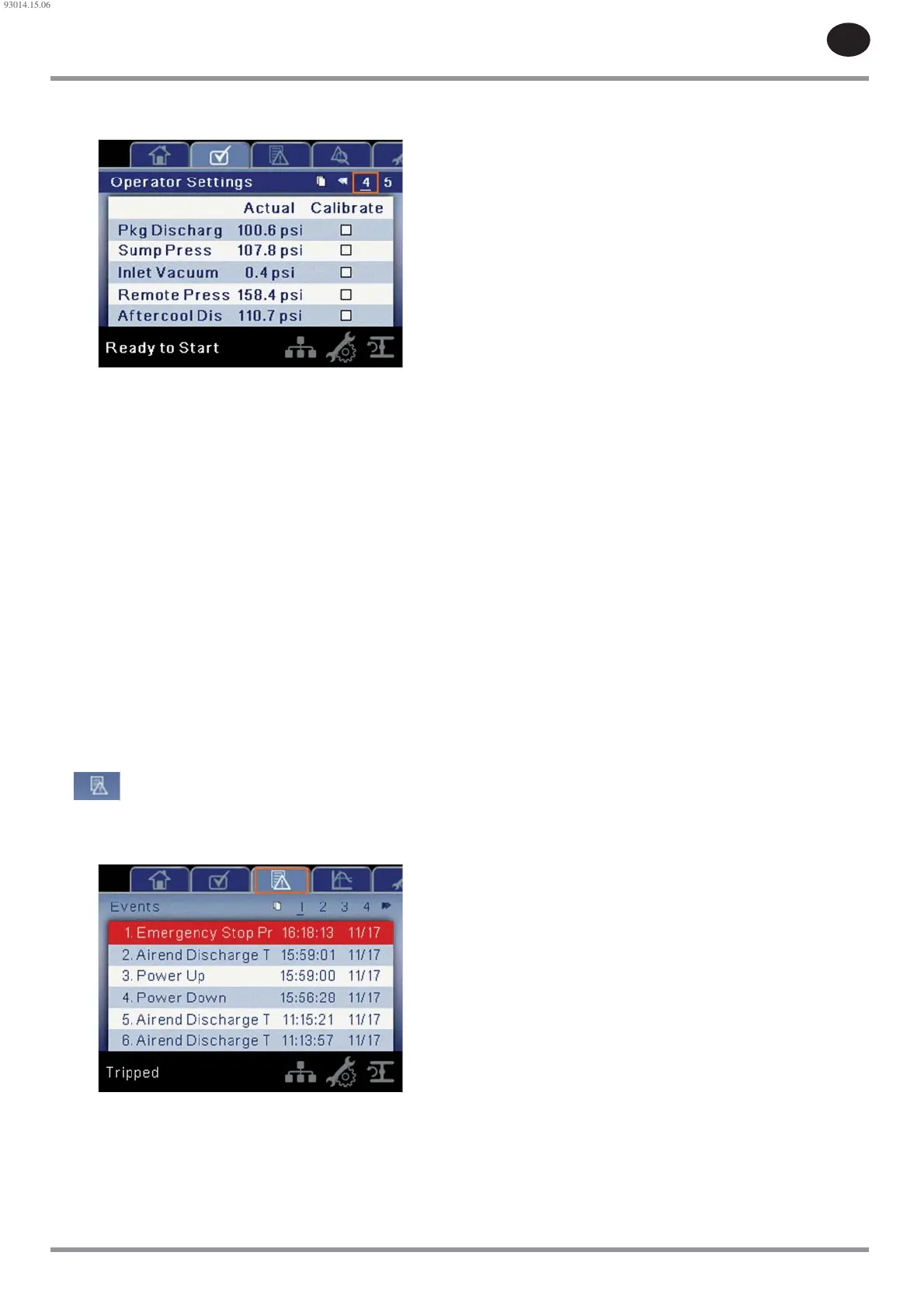

Illustration 16 : Étalonnage du capteur (Sensor Calibration)
L'étalonnage du capteur ne peut être e ectué que lorsque la machine est
à l'arrêt. Le capteur ne doit être soumis à aucune pression au moment où il
est étalonné. L'étalonnage ne doit être e ectué qu'après le remplacement
d'un capteur ou du contrôleur ou si l'opérateur suspecte que les relevés du
capteur sont erronés. Pour étalonner un capteur, cocher la case à côté de son
nom.
Tous les capteurs indiqués ci-dessous peuvent être étalonnés :
Dépression à l'admission (1AVPT)
Pression du carter (3APT)
Pression de refoulement de la centrale d'air (4APT)
Pression d'entrée du ltre du réfrigérant (5CPT)
Pression de sortie du ltre du réfrigérant (6CPT)
Pression à distance (10APT) – Uniquement sur les unités équipées du
capteur à distance en option
Pression inter-étage (2APT) – uniquement sur les unités bi-étagées
Pression de refoulement du refroidisseur nal (7APT) – Uniquement pour
les unités avec sécheur intégré
Noter que, si un capteur relève actuellement une valeur qui est à +/- 10 % de
sa plage à partir de zéro, ce capteur ne pourra pas être étalonné. Veiller à ce
que le capteur soit exposé à l'atmosphère avant de procéder à l'étalonnage.
Dossier des évènements
Pages 1 à 42 (max.)
Illustration 17 : Dossier des évènements
Les pages du dossier des évènements documentent les 200 derniers
évènements que le contrôleur a rencontrés, avec indication de la date
et l'heure de chacun. Les évènements sont enregistrés en séquence, le
numéro 1 correspondant au plus récent et le numéro 250 au plus ancien.
Lorsqu'un nouvel évènement se produit, il devient numéro un et tous les
autres chi res sont décalés d'un numéro.
•
•
•
•
•
•
•
•
Les numéros de page dans la barre de titre sont utilisés pour faire dé ler
les évènements, chaque page pouvant a cher un maximum de sept
évènements. La page un a che les évènements un à six, la page deux a che
les évènements sept à douze, et ainsi de suite.
Les éléments suivants donneront lieu à un évènement :
Mise sous tension
Mise hors tension
Appuyer sur la touche de démarrage
Appuyer sur la touche Arrêt
Appuyer sur la touche de charge
Appuyer sur la touche de décharge
Avertissement
Déclenchement
Inhibition du démarrage
Les avertissements activés sont a chés en orange et mis en surbrillance,
alors que le texte des avertissements annulés apparaît simplement en
couleur orange.
Les déclenchements activés sont a chés en rouge et mis en surbrillance,
alors que le texte des déclenchements annulés apparaît simplement en
couleur rouge.
Les inhibitions du démarrage activées Illustrationront dans le journal des
évènements, mais ne seront pas en surbrillance. L'écran indiquera que le
compresseur n'est pas prêt à démarrer si une inhibition du démarrage est
activée.
La liste suivante contient des informations détaillées sur les messages pour
chaque type d'évènement.
Liste des évènements donnant lieu à un avertissement
Changer le ltre d'entrée
Ce message apparaît si la dépression à l'admission (1AVPT) est supérieure
à 0,05 bar (0,7 psi) (ou 1,3 psi si le ltre pour ambiance très poussiéreuse
en option est activé) et que la machine est en charge depuis au moins
8 secondes. Cette condition doit exister depuis 3 secondes avant que
l'avertissement ne soit lancé.
Changer le ltre du réfrigérant
Ce message apparaît si l'unité fonctionne en charge depuis au moins
8 secondes, qu'elle est réchau ée et que la chute de pression au niveau du
ltre du réfrigérant (5CPT - 6CPT) est supérieure à 25 psi. Cette condition doit
exister depuis 3 secondes avant que l'avertissement ne soit lancé.
Défaillance du capteur
Ce message apparaît chaque fois que le système détecte que l'un des
capteurs 4ATT, 5DTT, 6DTT ou 7APT est manquant ou cassé. Le message de
défaillance du capteur apparaît sous le format suivant :SENSOR FAILURE 4ATT
(Défaillance du capteur 4ATT). Les défaillances des capteurs 5DTT, 6DTT et
7APT ne seront a chées que si le sécheur intégré est installé (accessible
dans le menu des réglages en usine). Cette condition doit exister depuis
3 secondes avant que l'avertissement ne soit lancé.
Changer l’élément du séparateur
Ce message apparaît si l'unité est en charge, qu'elle est réchau ée (la
température du réfrigérant injecté est au moins de 49 °C / 120 °F), que la
pression de refoulement de la centrale d'air est au moins de 90 psi et que la
baisse de pression dans le séparateur est supérieure à 1,0 bar (12 psi). Cette
condition doit exister depuis 3 secondes avant que l'avertissement ne soit
lancé.
Température de refoulement du bloc de compression élevée
Ce message apparaît si l'unité est en marche et que la température 2ATT est
supérieure à 105 °C (221 °F) (97 % de 228 °F). Cette condition doit exister
depuis 3 secondes avant que l'avertissement ne soit lancé.
•
•
•
•
•
•
•
•
•
