Unité trop froide pour démarrer
Texte à l’écran du Xe-70M : Unité trop froide
Ce déclenchement survient si l’unité n’est pas équipée de l’option pour
température ambiante basse, que la température de refoulement du bloc
de compression (2ATT) est inférieure à 35 °F et que l’opérateur essaie de
mettre le compresseur en marche. Cette défaillance ne peut survenir
qu’une fois par jour. Lorsqu’elle se produit, l’opérateur peut la réinitialiser et
démarrer le compresseur. La défaillance sera consignée dans l’historique des
déclenchements pour indiquer que l’unité démarre dans des conditions de
températures ambiantes basses.
Liste des inhibitions du démarrage
Température de refoulement du bloc de compression élevée
Texte à l’écran du Xe-70M : Temp. refoul. bloc comp. élevée
Ce message apparaît si 2ATT est supérieure à 95 % de 228 °F.
Pression du carter élevée
Texte à l’écran du Xe-70M : Pres. carter. élev.
Ce message apparaît si la pression du carter (3APT) est de 25 psi ou est
supérieure à la pression nominale du compresseur.
Historique Des Déclenchements
Pages 1 À 3 Max

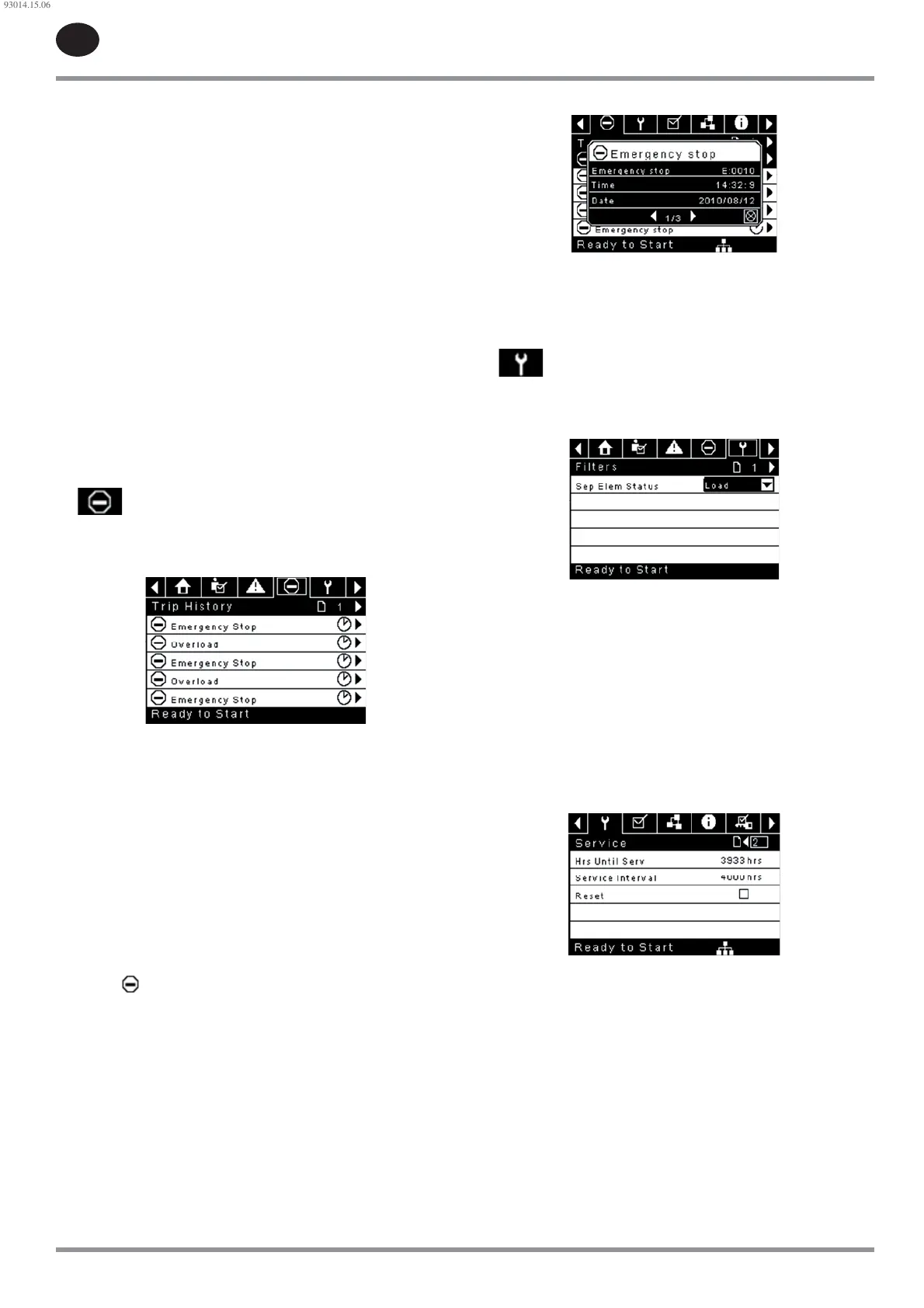

Illustration 78 : Historique Des Déclenchements
Les pages du dossier des déclenchements documentent les 15 derniers
déclenchements que le contrôleur a subis, avec indication de la date et
l’heure de chacun. Les évènements sont enregistrés en séquence, le numéro
1 correspondant à l’évènement le plus récent, le numéro 15 au plus ancien.
Lorsqu’un nouveau déclenchement se produit, il devient numéro un et tous
les autres chi res se décalent d’un chi re.
Les numéros de page dans la barre des titres sont utilisés pour faire dé ler
les événements, chaque page pouvant a cher un maximum de sept
événements. La page un a che les évènements un à cinq, la page deux
a che les évènements six à dix, et ainsi de suite.
Les éléments suivants génèrent une entrée dans l’historique des
déclenchements.
Déclenchements
Les déclenchements actifs présentent une icône de déclenchement
clignotante
tandis que les déclenchements reconnus présentent une
icône xe.
L’historique des déclenchements enregistre également les données du
compresseur au moment de l’évènement en vue de faciliter le diagnostic
et le dépannage. Il su t de naviguer jusqu’à l’entrée du déclenchement
et d’activer la touche de navigation droite pour faire apparaître la boîte de
dialogue de l’historique des déclenchements.
•
Illustration 79 :Historique Des Déclenchements
Lorsque la boîte de dialogue est activée, appuyez sur les touches échées
gauche et droite pour faire dé ler les données sur l’écran. Le nom de
l’évènement déclencheur gure toujours dans la barre des titres de la boîte
de dialogue. Appuyez sur Entrée après avoir visualisé les données pour
revenir à l’écran de l’historique des déclenchements.
Dossier De Maintenance
Page 1 – État Des Filtres
Illustration 80 : État Des Filtres
Cette page a che l’état des ltres. L’état du ltre est « OK » ou « À changer
» en fonction des lectures de diagnostic du compresseur. Si un ltre est à
changer, un avertissement est lancé et l’indicateur de maintenance s’allume
pour avertir l’utilisateur. Veuillez noter que le compresseur doit être en mode
« Fonctionnement en charge » pour véri er ces éléments de maintenance. Si
le compresseur n’est pas en marche - « Charge » s’a che sauf si un indicateur
de maintenance a été lancé lorsque la machine était en marche et n’avait pas
encore été réinitialisée.
Les ltres suivants s’a chent :
Élément séparateur
Page 2 - Con guration De La Maintenance
Illustration 81 : Con guration De La Maintenance
Cette page permet à l’utilisateur de con gurer l’intervalle d’entretien et
de remettre le compteur à zéro une fois l’entretien e ectué. L’intervalle
d’entretien peut être réglé sur toute valeur comprise entre 1 000 et 8 000
heures, mais doit être xé en fonction du calendrier d’entretien de l’usine.
Une fois que l’entretien a été e ectué, l’utilisateur peut réinitialiser le
compteur en accédant au bouton de réinitialisation et en appuyant sur la
touche Entrée. Notez qu’après avoir changé l’intervalle d’entretien, une
réinitialisation doit avoir lieu pour dé nir les heures avant l’entretien sur la
valeur appropriée.
•
