80447162 Rev B PT-37
PT
Ícones e navegação de pastas
Para se mover pelas pastas existentes nos separadores apresentados no ecrã
LCD, pressione as teclas DIREITA e ESQUERDA. A navegação avança desde a
última até à primeira página e vice-versa.

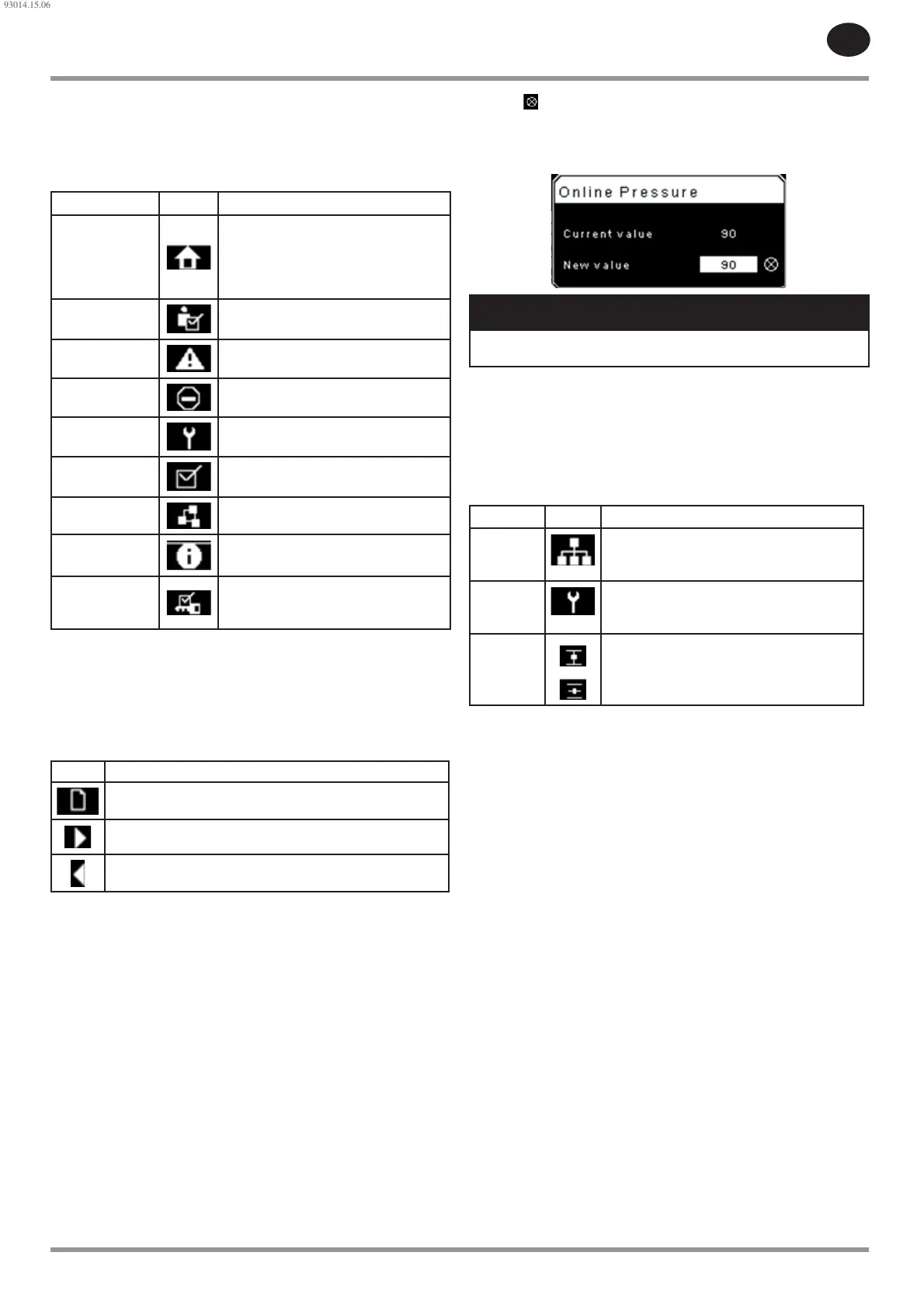

Tabela 29 : Ícones da Barra de Pastas
Nome da pasta Ícone Descrição
Home
Principais informações sobre o
desempenho e estado do sistema. A
primeira página desta pasta é a página
prede nida quando o controlador se liga
pela primeira vez.
De nições do
operador
Opções do sistema e de nições de
con guração.
Eventos
Registo dos eventos do sistema.
Histórico de
disparos
Detalhes sobre os disparos mais recentes.
Manutenção
Con guração do estado e noti cação para
os itens de manutenção do compressor.
De nições gerais
De nições gerais tais como Idioma, Hora e
Unidades de Medida.
Sequenciamento
Integral
Estado e con guração de comunicação do
Sequenciamento Integral.
Estado
Medições ou estado de todas as I/O
(entradas/saídas) analógicas e digitais.
De nições de
fábrica
Parâmetros de a nação do compressor.
Também exibe as versões do hardware e
do software.
Navegação na página
Assim que a pasta desejada for seleccionada, pressione a tecla BAIXO para
ir para a área de selecção da página e depois utilize as teclas DIREITA e
ESQUERDA para seleccionar a página desejada. Utilize a tecla CIMA para
voltar aos separadores das pastas.
Tabela 30 : Ícones da página da Barra de Título
Ícone Descrição
Início da área de selecção da página.
Indica que existem mais páginas disponíveis ao navegar para a
direita.
Indica que existem mais páginas disponíveis ao navegar para a
esquerda.
Parâmetros de acesso
Depois da página desejada estar seleccionada, os parâmetros da página
podem ser seleccionados usando a tecla BAIXO. O cursor mover-se-á para o
parâmetro seguinte cada vez que a tecla BAIXO for premida. Utilize a tecla
CIMA para voltar ao anterior.
O cursor vai-se deslocando e, por isso, quando for seleccionado o último
parâmetro, pressionar a tecla BAIXO conduzirá o cursor para a Barra de Pastas.
Se o primeiro parâmetro estiver seleccionado, pressionar a tecla CIMA moverá
o cursor para a área de selecção da página.
Assim que forem seleccionados, aceda aos parâmetros pressionando a
tecla ENTER. Faça alterações utilizando as teclas de NAVEGAÇÃO e depois
introduza a con guração pressionando novamente a tecla ENTER. Depois de
um parâmetro ser acedido, pressionar a tecla ENTER introduzirá a de nição
actual no programa de controlo e levará o cursor de volta para o parâmetro
seleccionado na página.
Quando o cursor está num parâmetro que tenha uma caixa activada/
desactivada, pressionar a tecla ENTER alternará a de nição.
Este ícone aparece em janelas de entrada numérica (ver Figura 69). Ao
colocar o cursor sobre ele e pressionar a tecla ENTER, cancelará a entrada e
quaisquer alterações efectuadas.
Figura 69 : Janela de entrada numérica
NOTA
Nem todas as páginas têm parâmetros ajustáveis. Algumas possuem
apenas informações só de leitura.
Ícones do painel
O painel destina-se a oferecer uma visão rápida do estado do sistema. A
tabela seguinte lista os ícones padrão do painel e as suas de nições. Tenha
em conta que a cor desses ícones se altera com base no estado de nido pela
aplicação enquanto está em funcionamento.
Tabela 31 : Ícones do painel do Xe-70M
Name Ícone Descrição
Controlo
remoto
O controlo remoto está activado. Pode tratar-se
de Arranque/Paragem Remotos, Controlo COM,
Sequenciamento Integral ou Controlo Web
Assistência
necessária
Um lembrete de assistência está próximo ou já
expirou (ou seja, um ltro de ar ou ltro de óleo
precisa de ser substituído).
Sem carga
ou
Com carga
O compressor está no estado sem carga.
O compressor está no estado com carga.
93014.15.06
