80447162 Rev B ES-49
ES

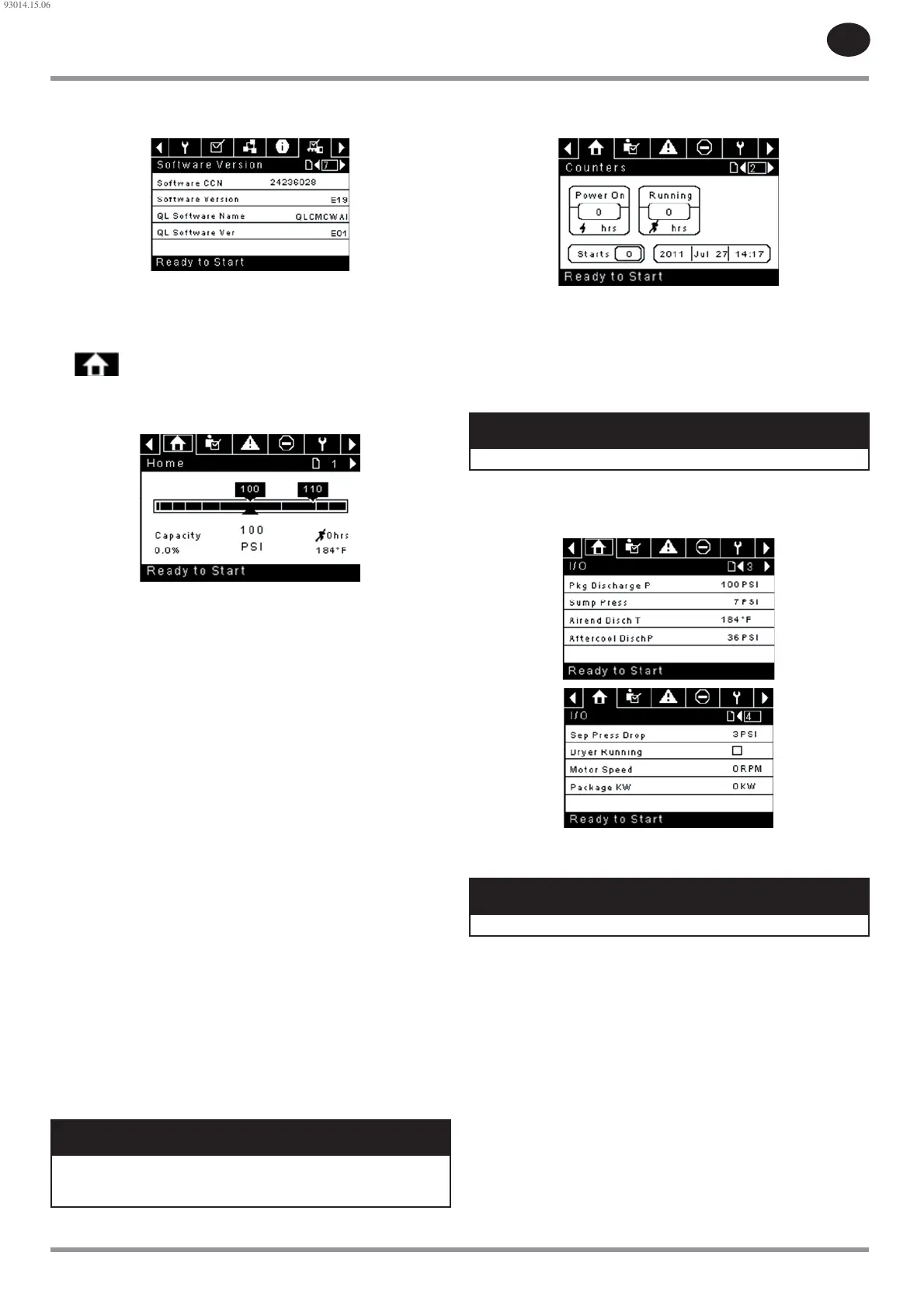

Páginas 7 Y 8 – Ajustes De Fábrica
Figura 96 : Ajustes De Fábrica
Estas páginas se usan para mostrar información de software para el
controlador. Todos los elementos son de sólo lectura.
Compresor De Velocidad Variable
Carpeta De Inicio
Página 1 - Descripción General Del Sistema
Figura 97 : Descripción General Del Sistema
Se trata de la pantalla predeterminada de fábrica tras encender el sistema.
Target Pressure Setpoint (Punto de ajuste de presión objetivo): se indica
en el cuadro de color negro, que está siempre centrado en el manómetro.
Es la presión que el compresor intenta mantener ajustando la velocidad del
motor.
Automatic Stop Setpoint (Punto de ajuste de parada automática):
se indica en el cuadro de color negro, que está siempre a la derecha
del manómetro. Cuando el compresor alcanza este punto de ajuste, el
compresor se descargará y detendrá cuando el motor alcance una velocidad
mínima y el motor del compresor haya funcionado durante al menos 2
minutos.
Presión de descarga del paquete, se indica por medio de números grandes
centrados debajo del manómetro y por medio de la echa roja. Esta es la
presión de salida del compresor.
Unidad de medición de presión, se indica debajo de la Presión de descarga
del paquete. Se puede seleccionar en la carpeta GENERAL SETTINGS
(Con guración general).
Percent Capacity (Porcentaje de capacidad), se indica en el lado izquierdo
inferior de la pantalla en forma numérica y de grá ca de barras. Indica
cuánto aire está produciendo el compresor como porcentaje de su capacidad
máxima.
Airend Discharge Temperature (Temperatura de descarga del bloque
compresor), se indica por medio de los números de la sección derecha
inferior de la pantalla. Es la temperatura de la mezcla de aire/aceite en la
descarga del módulo de compresión.
Temperature Unit of Measure (Unidad de medida de temperatura), se
indica a la derecha de la Temperatura de descarga del bloque compresor. Se
puede seleccionar en la carpeta GENERAL SETTINGS (Con guración general).
Run Hours (Horas de funcionamiento) indica la cantidad de horas que ha
funcionado el compresor.
AVISO
Los puntos de ajuste de presión objetivo y parada automática se
pueden seleccionar y modi car en esta página. Toda la información
restante de esta página es de sólo lectura.
Página 2 - Contadores
Figura 98 : Contadores
Hour Meters (Contadores horarios), indican la cantidad de horas que: el
controlador ha estado encendido, y el compresor ha estado funcionando.
Starts (Arranques) indica la cantidad de veces que se intenta un arranque en
el compresor.
Date & Time (Fecha y hora), puede ajustarse y con gurarse en la carpeta
GENERAL SETTINGS (Con guración general).
AVISO
Toda la información restante de esta página es de sólo lectura.
Páginas 3 Y 4 - Entradas Analógicas E Información Del Compresor
Figura 99 : Entradas Analógicas E Información Del Compresor
Cualquier sensor que no esté instalado o que noti que un fallo mostrará el
símbolo [ - - ].
AVISO
Toda la información restante de estas páginas es de sólo lectura.
En esta sección se muestran las siguientes entradas analógicas.
Package Discharge Pressure (Presión de descarga del paquete): la
presión que el compresor está suministrando a la planta.
Sump Pressure (Presión del cárter): la presión interna del compresor en
el depósito del cárter.
Airend Discharge Temperature (Temperatura de descarga de
compresión): la temperatura de la mezcla de aire/aceite en la descarga
del módulo de compresión.
Presión de descarga del posenfriador (solo en unidades de secador
integrado): presión que suministra el compresor aguas arriba del
secador.
Separator Pressure Drop (Caída de presión del separador): la caída de
presión que se produce en elemento del separador.
Dryer Run Status (Estado de funcionamiento del secador) (solo para
unidades con secador integrado): casilla de veri cación que indica si el
secador está funcionando actualmente (marcada) o no (desmarcada).
•
•
•
•
•
•
93014.15.06
