80447162 Rev B PT-13
PT

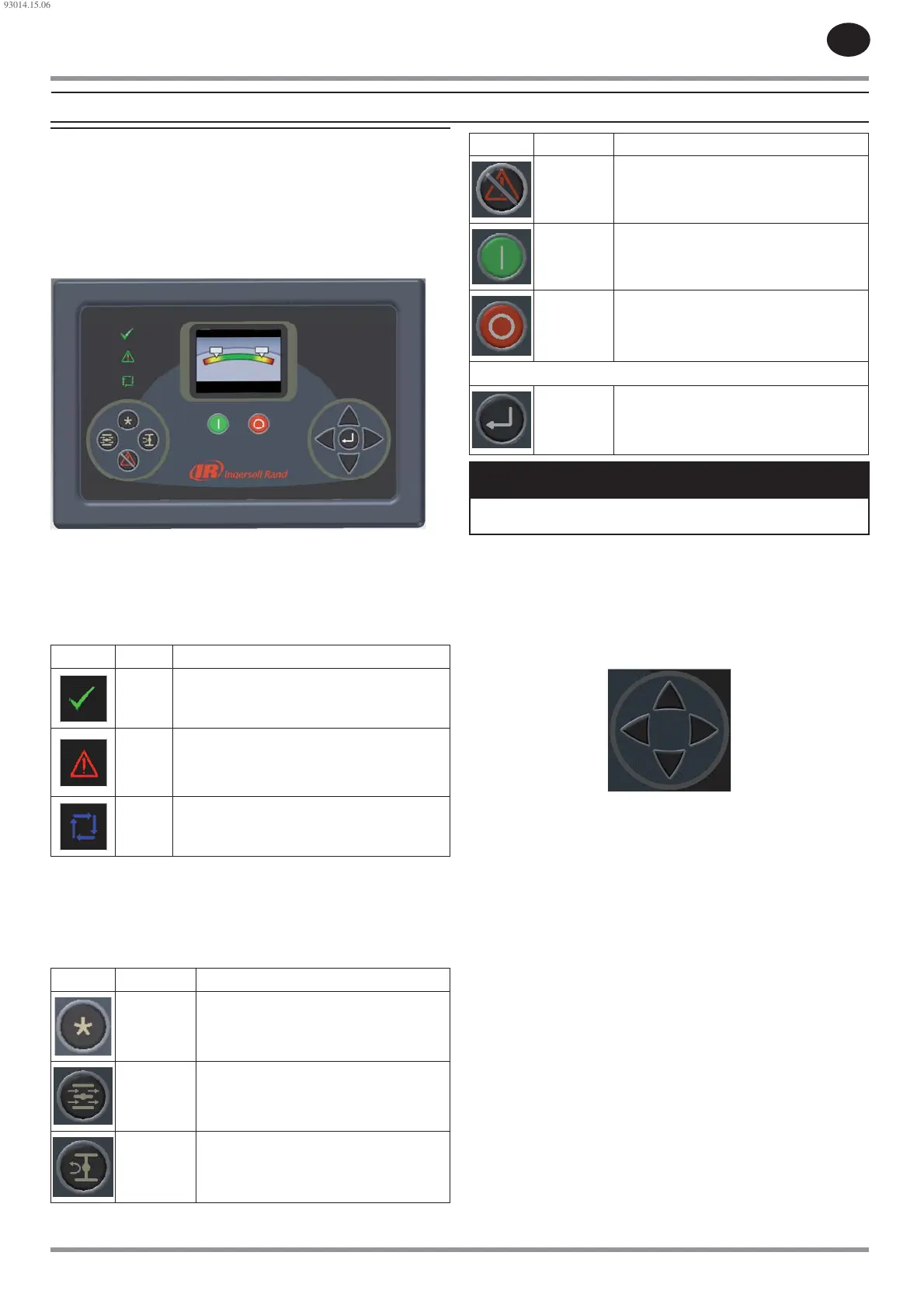

INSTRUÇÕES DE FUNCIONAMENTO (CONTROLADOR SÉRIE XE 90)
Interface Do Utilizador
A con guração padrão do interface do utilizador do controlador consiste na
membrana e no ecrã LCD. A membrana consiste em cinco teclas de comando
(ARRANQUE, PARAGEM, CARGA, DESCARGA E RESET), quatro teclas de
navegação (CIMA, DIREITA, ESQUERDA E BAIXO), e uma tecla de selecção do
modo de Con guração (ENTER). Estas teclas, o ecrã grá co a cores e os ícones
LED constituem o interface do utilizador do compressor.
Figura 7 : Interface do Controlador
Ícones de estado led
São usados três ícones LED para indicar o estado actual do sistema de
controlo a partir de uma distância e estão localizados no lado superior
esquerdo da interface do utilizador.
Tabela 4 : Ícones de Estado LED
Ícone Nome Função
OK
Ilumina-se quando não são detectados nenhuns
Avisos ou Disparos. Pode estar num estado Pronto
ou Não Pronto.
Alerta
Ilumina-se quando é detectado um Aviso (a piscar)
ou Disparo (ligado permanentemente). Pode
estar num estado Pronto (Aviso) ou Não Pronto
(Disparo).
Auto
Ilumina-se quando o compressor pára em
reinicialização automática.
Teclas de comando
Estas teclas comandam acções por parte do controlador, conforme
especi cado na tabela seguinte. Quando qualquer uma destas teclas é
premida, a acção abaixo será iniciada e registada no registo de eventos.
Tabela 5 : Teclas de Comando
Ícone Nome Função
--- Nenhum
Carga
Coloca o compressor no modo de
funcionamento seleccionado. A unidade irá
entrar em carga se as condições de pressão
forem adequadas.
Descarregar
Coloca o compressor num estado sem carga. A
unidade funcionará sem carga.
Ícone Nome Função
Reset
Limpa os Avisos e Disparos assim que a
condição estiver corrigida.
Arranque Inicia o arranque do compressor.
Paragem
Pára o compressor. Este botão deve ser
premido em vez do botão de paragem de
emergência para uma operação de paragem
normal.
Enter
Altera o ecrã entre o modo de Navegação e o
modo de Con guração.
NOTA
As teclas de CARGA e DESCARGA não são utilizadas em compressores
de velocidade variável.
Teclas de navegação
Existem quatro teclas de navegação (CIMA, DIREITA, BAIXO e ESQUERDA).
Embora a tecla ENTER não seja considerada uma tecla de navegação, é
usada em conjunto com as teclas de navegação para fazer ou con rmar uma
selecção.
Figura 8 : Teclas de Navegação
Premir uma das teclas de navegação conduzirá o utilizador por um caminho
de navegação. Cada vez que a tecla é premida, é dado outro passo no
caminho. Assim que se atingir o nal de um caminho de navegação, ao
premir a tecla uma vez mais, o utilizador será levado de volta para o início
do caminho. Premir a tecla oposta deslocará o utilizador pelo caminho de
navegação na direcção oposta. Assim que se atingir o início, ao premir a tecla
oposta, o utilizador será levado para o nal do caminho.
93014.15.06
