80447162 Rev B ES-15
ES

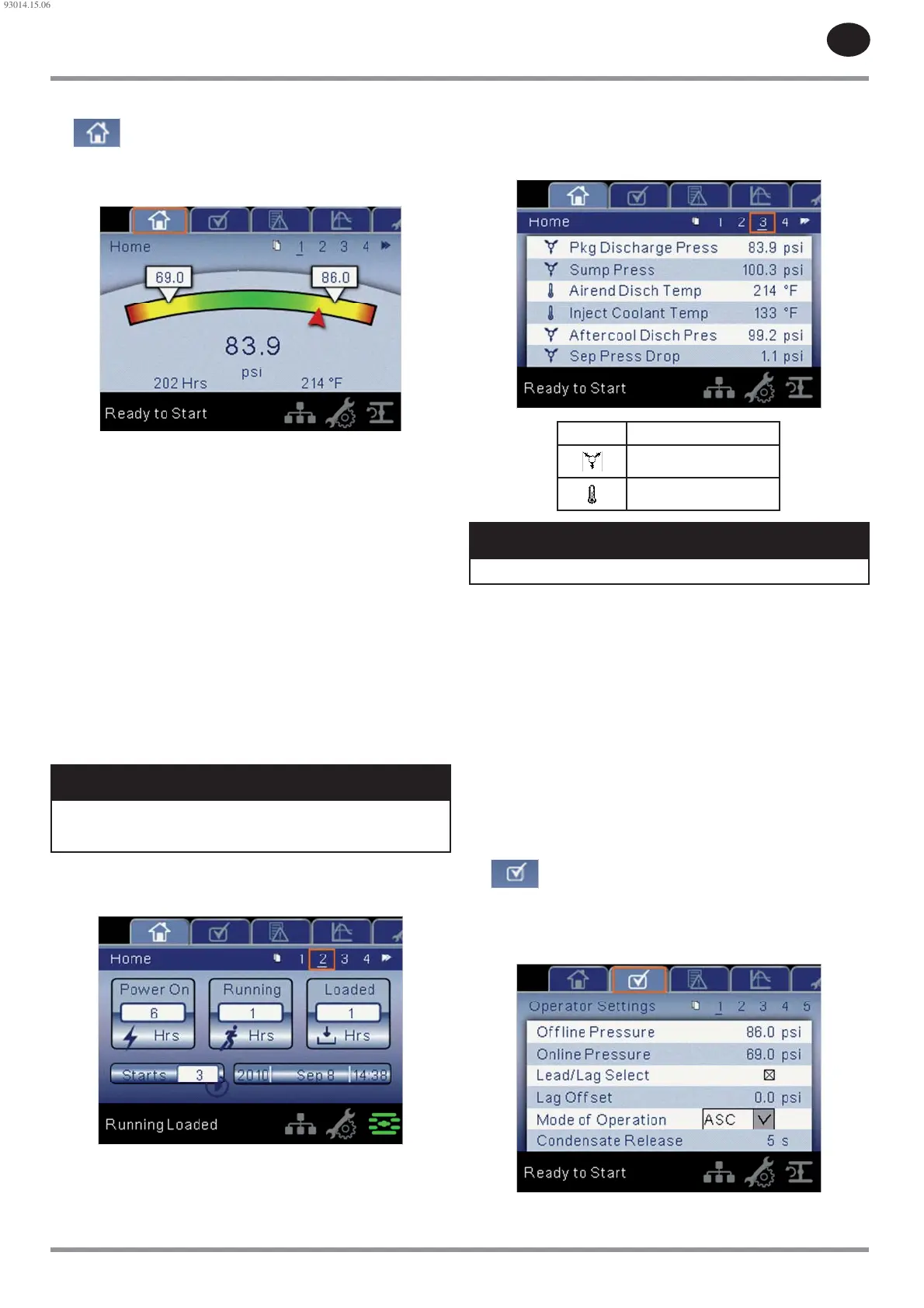

Opciones De Carpeta (Velocidad Fija)
Carpeta home (inicio)
Página 1: Visión general del sistema
Figura 11 : Carpeta de inicio
Se trata de la pantalla de fábrica predeterminada tras encender el sistema.
Punto de ajuste de presión en línea, se indica en el cuadro blanco y por
medio de la echa blanca, que siempre queda a la izquierda del centro
del manómetro.
Punto de ajuste de presión fuera de línea, se indica en el cuadro blanco
y por medio de la echa blanca, que siempre queda a la derecha del
centro del manómetro.
Presión de descarga del paquete, se indica por medio de números
grandes centrados debajo del manómetro y por medio de la echa roja.
Unidad de medición de presión, se indica debajo de la Presión
de descarga del paquete. Se puede seleccionar en la carpeta de
Con guración general.
Temperatura de descarga de la unidad de compresión, se indica por
medio de los números de la sección izquierda inferior de la pantalla.
Unidad de medida de temperatura, se indica a la derecha de la
Temperatura de descarga de la unidad de compresión. Se puede
seleccionar en la carpeta de Con guración general.
Horas de funcionamiento indica la cantidad de horas que ha funcionado
el compresor.
AVISO
Los puntos de ajuste en línea y fuera de línea se pueden seleccionar y
modi car en esta página. Toda la información restante de esta página
es de sólo lectura.
Página 2: Contadores
Figura 12 : Contadores
Contadores horarios, indican la cantidad de horas que: el controlador ha
estado encendido, el compresor ha estado funcionando y el compresor
ha funcionado con carga.
Starts (Arranques) indica la cantidad de veces que se intenta un arranque
en el compresor.
•
•
•
•
•
•
•
•
•
Fecha y hora, puede ajustarse y con gurarse en la carpeta GENERAL
SETTINGS (Con guración general).
Páginas 3-4: Entradas analógicas
Figura 13 : Entradas analógicas
Icono Signi cado
Pressure (Presión)
Temperatura
AVISO
Toda la información restante de estas páginas es de sólo lectura.
En esta sección se muestran las siguientes entradas:
Presión de descarga del paquete
Presión del colector
Temperatura de descarga de la unidad de compresión
Temperatura del refrigerante inyectado
Temperatura de descarga del refrigerador nal
Caída de presión del separador
Caída de presión del ltro de refrigerante
Vacío de admisión
Presión de descarga del refrigerador nal (unidades con secador
integrado solamente)
Presión remota (opcional)
Carpeta operator settings (con guraciones del
operador)
Páginas 1-2: Con guraciones del operador
Figura 14 : Con guraciones del operador
•
•
•
•
•
•
•
•
•
•
•
93014.15.06
