80447162 Rev B ES-39
ES
compresión): la temperatura de la mezcla de aire/aceite en la descarga
del módulo de compresión.
Package Discharge Temperature (Temperatura de descarga del
paquete): la temperatura del aire después de pasar por el posenfriador.
Nota: Solo se muestra cuando se compra e instala la opción Low Ambient
(Ambiente bajo).
Aftercooler Discharge Pressure (Presión de descarga del
posenfriador): presión que suministra el compresor antes del secador.
Nota: Solo se muestra cuando se compra e instala la opción de TAS.
Separator Pressure Drop (Caída de presión del separador): la caída de
presión que se produce en elemento del separador.
Dryer Run Status (Estado de funcionamiento del secador) (solo para
unidades con secador integrado): casilla de veri cación que indica si el
secador está funcionando actualmente (marcada) o no (desmarcada).
Time and Date (Hora y fecha)
Main Motor Current (Corriente del motor principal): corriente que
uye por el motor principal medida por los transductores de corriente
instalados.
Carpeta De Con guración Del Operador
Páginas 1-2 Con guración Del Operador

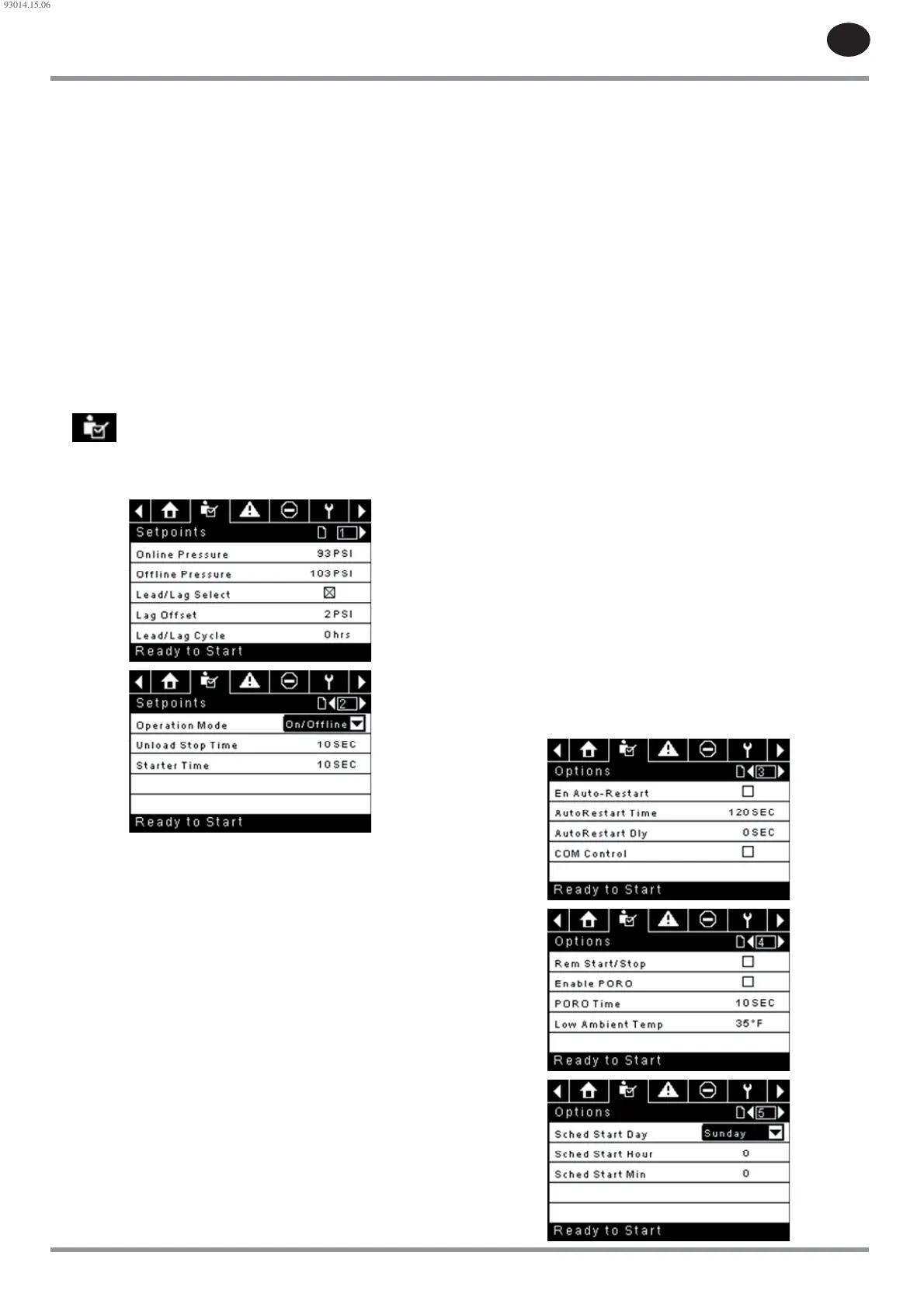

Figura 73 : Con guración Del Operador
Los valores siguientes son todos puntos de control.
Online Pressure (Presión en línea): el compresor se cargará cuando la
presión de descarga del paquete caiga por debajo de este valor
Rango (en PSI): 65 hasta presión fuera de línea - 10
O ine Pressure (Presión fuera de línea): el compresor se cargará cuando la
presión de descarga del paquete aumente por encima de este valor. Rango
(en PSI): 75 hasta presión de servicio + 10 Tenga en cuenta que el rango se
reducirá en 7 psi cuando funcione una máquina TAS.
Lead/Lag (Guía/Demora): cuando esta casilla está marcada, el compresor
está funcionando como máquina guía. Si no se selecciona esta casilla, la
máquina funcionará como una máquina con demora.
Lag O set (Compensación de demora): si la máquina está funcionando
como compresor con demora, la compensación de demora se restará de los
puntos de control en línea y fuera de línea.
Rango (en PSI): 0 – 45, dependiendo de los puntos de control en línea y fuera
de línea. La compensación de demora nunca le permitirá que supere los
valores mínimos o máximos de los puntos de control en línea y fuera de línea.
Mode of Operation (Modo de funcionamiento): las selecciones posibles
son “Online/O ine” (En línea/fuera de línea), “Modulation/ACS” (Modulación/
ACS) y “Modulation only” (Solo modulación). Estos parámetros determinan de
qué forma el compresor intentará mantener una presión especí ca.
Online/O ine (En línea/fuera de línea): el compresor cargará la
•
•
•
•
•
•
•
máquina energizando un solenoide que abre la válvula de entrada y cierra
la válvula de escape, cuando la presión de descarga del paquete cae
por debajo de la presión de carga. El compresor descargará la máquina
desenergizando el solenoide cuando la presión aumente por encima del
punto de ajuste de presión fuera de línea.
Modulation (Modulación): el compresor seguirá cargando y
descargando como si estuviese en línea/fuera de línea, pero energizará
una válvula de solenoide distinta para la modulación. Cuando la presión
de descarga del paquete se sitúe entre los puntos de ajuste de en
línea y fuera de línea, el compresor ajustará la válvula de entrada para
poder alcanzar una presión de salida estable. Un técnico tiene que jar
el objetivo de presión de salida en la válvula de admisión para poder
ofrecer un control de modulación efectivo. La modulación solo puede
funcionar cuando la presión de descarga del paquete es superior a 60
psi. La modulación es una opción y debe activarse en la pestaña “Factory
settings” (Ajustes de fábrica).
Mod/ACS: el compresor arrancará inicialmente en el modo “Online/
O ine” (En línea/Fuera de línea). Si el compresor pasa por 3 ciclos
de carga/descarga en 3 minutos, cambiará al modo “Modulation”
(Modulación). Permanecerá en modulación hasta que se presione el
botón “Stop” (Parar) o hasta que transcurran 3 minutos entre un comando
de carga y descarga. Mod/ACS es una opción y debe activarse en la
pestaña “Factory settings” (Ajustes de fábrica).
Unloaded Stop Time (Tiempo de parada sin carga): es el periodo de
tiempo que la máquina debe funcionar sin carga antes de que el motor
pueda detenerse después de recibir un comando de parada.
Intervalo (en segundos): 10 - 30
Starter Time (Tiempo del sistema de arranque): periodo de tiempo que
necesita el compresor para poder llegar a la velocidad operativa después de
un comando de arranque y antes de poder producir aire.
Intervalo (en segundos): 5 - 30
Los parámetros de estas páginas pueden ajustarse en cualquier momento.
*Tenga en cuenta que el modo de funcionamiento solo puede ajustarse si la
opción de modulación se ha comprado para el compresor y se ha activado el
punto de ajuste de fábrica “Enable Modulation” (Activar modulación)..
Páginas 3-6 Opciones Del Operador
Figura 74 : Opciones Del Operador
•
•
93014.15.06
