FR
FR-34 80447162 Rev B

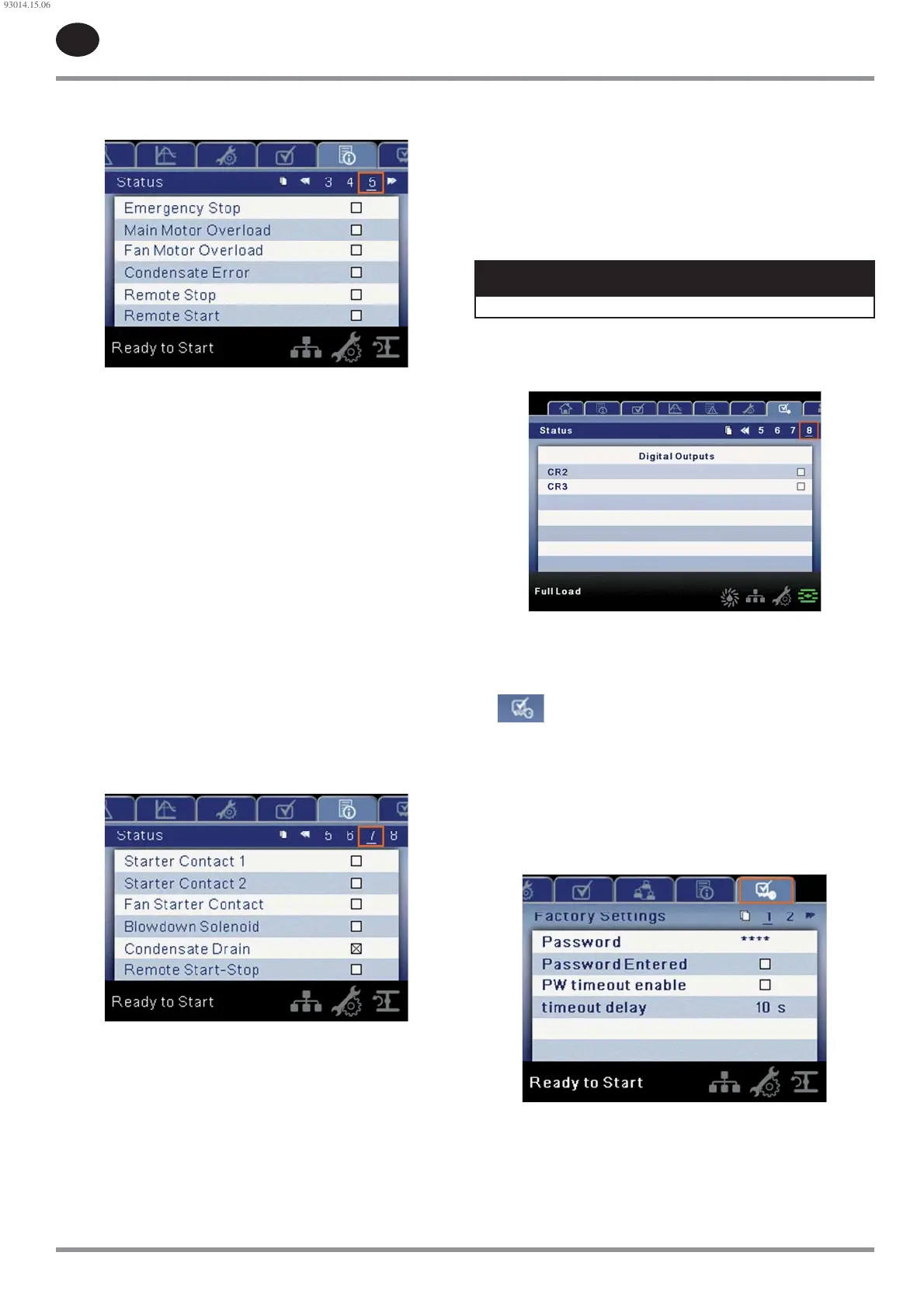

Pages 7 et 8 : Entrées numériques
Illustration 57 : Entrées numériques
Si la case à côté d'une entrée numérique est cochée, c'est l'indication que
l'entrée est dans son état VRAI. Par exemple, la rétroaction du démarreur
est dans l'état VRAI lorsque son entrée est de niveau haut, alors que l'Arrêt
d'urgence est dans l'état VRAI lorsque son entrée est à 0 Vcc.
Les informations suivantes sont a chées dans cette section :
Arrêt d'urgence
Surcharge du moteur principal
Surcharge du moteur du ventilateur
Erreur du purgeur de condensats
Arrêt à distance
Démarrage à distance
Maître/Suiveur à distance
Activer la charge à distance
Charge/Décharge à distance
Entrée auxiliaire 1
Entrée auxiliaire 2
Pression élevée dans sécheur
Pages 9 et 10 : Sorties numériques
Illustration 58 : Sorties numériques
Si la case à côté d'une sortie numérique est cochée, c'est l'indication qu'elle
sous tension.
Contact 1 du démarreur
Contact 2 du démarreur
Contact du démarreur du ventilateur
Électrovanne de purge
Électrovanne de modulation
Purgeur de condensats
Fonctionnement du sécheur / Fonctionnement du ventilateur
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Avertisseur sonore PORO
Relais de déclenchement
Relais d'avertissement
Sortie basse tension 1
Sortie basse tension 2
Sortie basse tension 3
Sortie basse tension 4
REMARQUE
(RO) indique qu'il s'agit de valeurs à lecture seule.
Page 11 : Sorties analogiques
Illustration 59 : Sorties analogiques
La valeur des sorties analogiques est en mA.
Sortie de la sou ante du VSD
Sortie analogique 2
Dossier des réglages en usine
Ce dossier est réservé au personnel d'usine et de maintenance IR. Un mot
de passe doit être entré sur la page un pour conIllustrationr les valeurs
contenues dans le dossier. Ce dossier est utilisé pour conIllustrationr les
paramètres spéci ques au compresseur et pour a cher les informations du
logiciel du contrôleur.
Page 1 : Mot de passe
Illustration 60 : Mot de passe
•
•
•
•
•
•
•
•
•
93014.15.06
