Page 5 - Étalonnage Des Capteurs

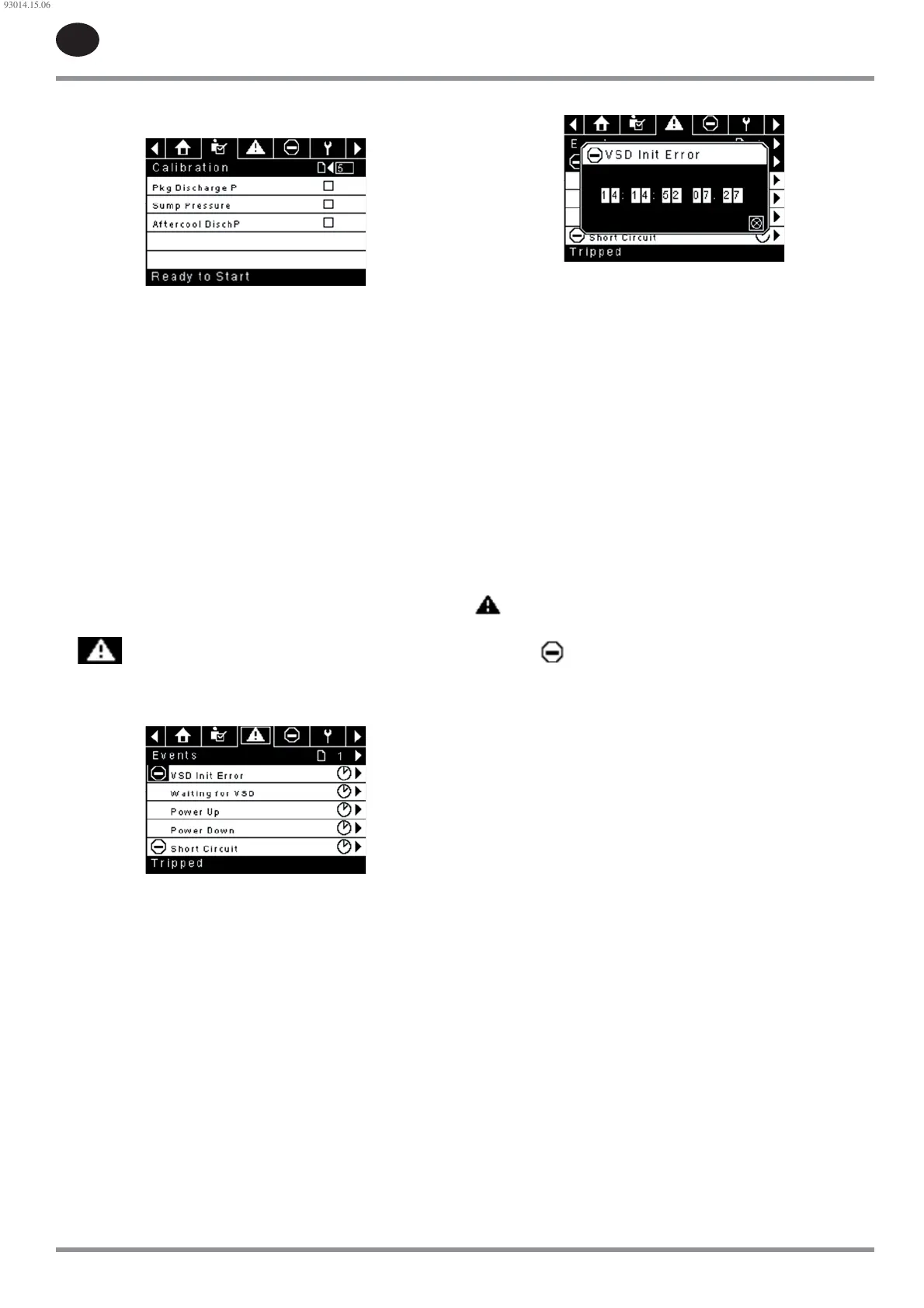

Illustration 102 : Étalonnage Des Capteurs
L’étalonnage du capteur ne peut se faire que lorsque la machine est arrêtée
et qu’il n’y a pas de pression sur le capteur. L’étalonnage n’est nécessaire
qu’après le remplacement d’un capteur, d’un contrôleur, la mise à jour du
logiciel du contrôleur, ou lorsque l’opérateur soupçonne la lecture du capteur
d’être erronée. Pour étalonner un capteur, cochez la case à côté de son nom.
Notez que cette case peut s’a cher trop rapidement et ne pas être visible.
Vous pouvez con rmer l’étalonnage en véri ant que la valeur du capteur est
égale à zéro.
Chacun des capteurs indiqués ci-dessous peut être étalonné.
Pression de refoulement du groupe compresseur (4APT)
Pression du carter (3APT) – Uniquement pour les unités dont le point de
consigne de l’usine Activer 3APT est activé. En général, la pression 3APT
n’est pas installée sur les unités R4 – 11.
Pression de refoulement du refroidisseur  nal (7APT) – Uniquement pour
les unités avec sécheur intégré (TAS)
Veuillez noter que si un capteur indique une valeur qui est de +/- 10 % de sa
plage à partir de zéro, le capteur ne peut être étalonné et un avertissement
est consigné dans le journal des événements. Veillez à ce que le capteur soit
exposé à l’atmosphère avant de procéder à l’étalonnage.
Dossier Des Événements
Pages 1 À 50 Maximum
Illustration 103 :Dossier Des Événements
Les pages du dossier des événements documentent les 200 derniers
événements que le contrôleur a connus, indiquant la date et l’heure de
l’événement. Les événements sont enregistrés en séquence, avec le numéro
un étant le plus récent et le 200 étant le plus ancien. Lorsqu’un nouvel
événement se produit, il devient numéro un et tous les autres chi res sont
décalés d’un numéro.
Les numéros de page dans la barre des titres sont utilisés pour faire dé ler
les événements, chaque page pouvant a cher un maximum de sept
événements. La page un a che les évènements un à cinq, la page deux
a che les évènements six à dix, et ainsi de suite.
Vous pouvez a cher l’heure et la date de l’évènement en naviguant jusqu’à
l’événement et en appuyant sur la touche de navigation représentée par
une  èche droite. Vous pouvez quitter la fenêtre de l’heure et de la date en
appuyant sur la touche Entrée.
•
•
•

Illustration 104 : Dossier Des Événements
Les éléments suivants donneront lieu à un évènement.
Mise sous tension
Mise hors tension
Appuyer sur la touche de démarrage
Appuyer sur la touche d’arrêt
Appuyer sur la touche de charge
Appuyer sur la touche de décharge
Démarrage du compresseur à distance
Arrêt du compresseur à distance
Charge du compresseur à distance
Décharge du compresseur à distance
Avertissement
Déclenchement
Inhibition du démarrage
Les avertissements actifs présentent une icône de mise en garde clignotante
tandis que les avertissements reconnus présentent une icône  xe.
Les déclenchements actifs présentent une icône de déclenchement
clignotante
tandis que les déclenchements reconnus présentent une
icône  xe.
Les inhibitions du démarrage activées  gureront dans le journal des
évènements, mais ne seront pas en surbrillance. L’écran indiquera que le
compresseur n’est pas prêt à démarrer si une inhibition du démarrage est
activée.
Liste Des Évènements Donnant Lieu À Un Avertissement
Changer l’élément du séparateur
Texte à l’écran du Xe-70M : Ch. Élé. Sép.
Cet avertissement survient si l’unité a fonctionné pendant au moins 15
secondes, que la pression de refoulement du groupe compresseur est d’au
moins 65 psi et que la chute de pression du séparateur est d’au moins 12
psi. Si la pression cible est inférieure à 90 psi, la valeur d’avertissement
augmentera de 1 psi par 5 psi de la pression cible réduite. Par exemple, si la
pression cible est entre 89 et 85 psi, la valeur d’avertissement sera de 13 psi.
Cette condition doit exister depuis 3 secondes avant que l’avertissement ne
soit lancé.
Notez que le point de consigne Activer 3APT doit être activé pour que cet
avertissement survienne.
Temp. refoul du bloc de compression élevée
Texte à l’écran du Xe-70M : Temp. refoul. bloc comp. élevée
Ce message apparaît si l’unité est en marche et que la température
2ATT est supérieure à 221 °F (97 % de 228 °F) ou que l’unité est en mode
inactif (3.3.7.1) et que la température 2ATT est supérieure à 184 °F. Cet
avertissement sera retardé de 90 secondes.
•
•
•
•
•
•
•
•
•
•
•
•
•
